5.6Трансформаторы трехобмоточные
Информация о параметрах трехобмоточных трансформаторов вводится в таблицу вида рис.73.

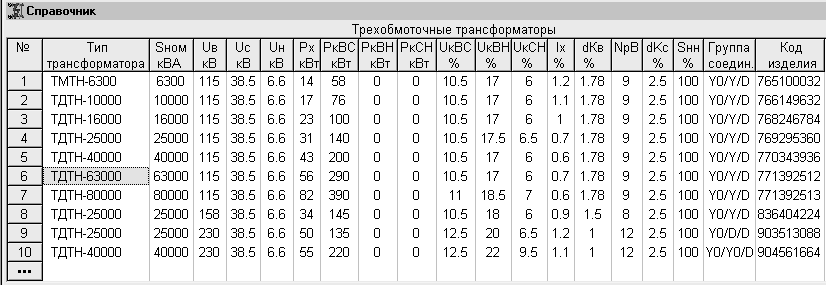

Рис.73. Таблица справочной информации о трехобмоточных трансформаторах
Каждому трансформатору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип трансформатора - стандартное обозначение типа трансформатора.
Sном – номинальная мощность трансформатора (кВА).
Uв - номинальное напряжение обмотки высшего напряжения трансформатора (кВ).
Uс - номинальное напряжение обмотки среднего напряжения трансформатора (кВ).
Uн - номинальное напряжение обмотки низшего напряжения трансформатора (кВ).
Pх - номинальное значение потерь активной мощности при холостом ходе трансформатора (кВт).
PкВС - значение потерь активной мощности короткого замыкания между обмотками высшего и среднего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
PкВН - значение потерь активной мощности короткого замыкания между обмотками высшего и низшего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
PкСН - значение потерь активной мощности короткого замыкания между обмотками среднего и низшего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
UкВС - напряжение короткого замыкания между обмотками высшего и среднего напряжения, отнесенное к Sном трансформатора (%).
UкВН - напряжение короткого замыкания между обмотками высшего и низшего напряжения, отнесенное к Sном трансформатора (%).
UкСН - напряжение короткого замыкания между обмотками среднего и низшего напряжения, отнесенное к Sном трансформатора (%).
Iх - номинальное значение тока холостого хода трансформатора (%).
dKв – изменение коэффициента трансформации для одной ступени регулирования напряжения на обмотке высшего напряжения (%).
NрВ – число ступеней регулирования коэффициента трансформации на обмотке высшего напряжения.
dKс – изменение коэффициента трансформации для одной ступени регулирования напряжения на обмотке среднего напряжения (%).Как правило, на этой обмотке устанавливается устройство ПБВ, для которого по умолчанию принято максимальное число ступеней регулирования 2.
Sнн – номинальная мощность обмотки низшего напряжения по отношению к номинальной мощности трансформатора (%). Мощность обмотки среднего напряжения принрмается равной номинальной мощности трансформатора.
Группа соединений – условное обозначение схемы соединений обмоток трансформатора. Этот параметр задается при выполнении расчетов ТКЗ и определяется из дополнительного меню, которое выводится на экран при выборе данной позиции таблицы.
5.7Автотрансформаторы
Информация о параметрах автотрансформаторов вводится в таблицу вида рис.74.

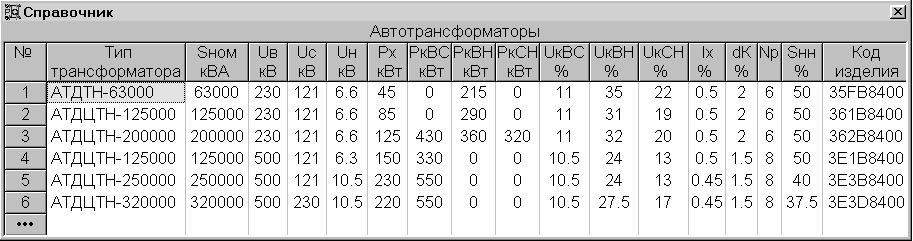

Рис.74. Таблица справочной информации об автотрансформаторах
Каждому автотрансформатору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип трансформатора – стандартное обозначение типа автотрансформатора.
Sном – номинальная мощность автотрансформатора (кВА).
Uв - номинальное напряжение обмотки высшего напряжения (кВ).
Uс - номинальное напряжение обмотки среднего напряжения (кВ).
Uн - номинальное напряжение обмотки низшего напряжения (кВ).
Pх - номинальное значение потерь активной мощности при холостом ходе автотрансформатора (кВт).
PкВС - значение потерь активной мощности при коротком замыкании между обмотками высшего и среднего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
PкВН - значение потерь активной мощности короткого замыкания между обмотками высшего и низшего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
PкСН - значение потерь активной мощности короткого замыкания между обмотками среднего и низшего напряжения, отнесенное к Sном менее мощной обмотки (кВт).
UкВС - напряжение короткого замыкания между обмотками высшего и среднего напряжения, отнесенное к Sном автотрансформатора (%).
UкВН - напряжение короткого замыкания между обмотками высшего и низшего напряжения, отнесенное к Sном автотрансформатора (%).
UкСН - напряжение короткого замыкания между обмотками среднего и низшего напряжения, отнесенное к Sном автотрансформатора (%).
Iх - номинальное значение тока холостого хода автотрансформатора (%).
dK – изменение коэффициента трансформации для одной ступени регулирования напряжения (%).
Nр – число ступеней регулирования коэффициента трансформации.
Sнн – номинальная мощность обмотки низшего напряжения по отношению к номинальной мощности автотрансформатора (%).
Группа соединений обмоток автотрансформатора не задается, так как практически она одинакова для всех автотрансформаторов.
