5.4Трансформаторы двухобмоточные
Информация о параметрах двухобмоточных трансформаторов вводится в таблицу вида рис.71.

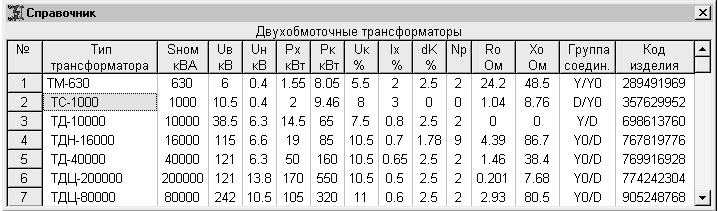

Рис.71. Таблица справочной информации о двухобмоточных трансформаторах
Каждому трансформатору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип трансформатора - стандартное обозначение типа трансформатора.
Sном – номинальная мощность трансформатора (кВА).
Uв - номинальное напряжение обмотки высшего напряжения трансформатора (кВ).
Uн - номинальное напряжение обмотки низшего напряжения трансформатора (кВ).
Pх - номинальное значение потерь активной мощности при холостом ходе трансформатора (кВт).
Pк - номинальное значение потерь активной мощности короткого замыкания трансформатора (кВт).
Uк - напряжение короткого замыкания трансформатора (%).
Iх - номинальное значение тока холостого хода трансформатора (%).
dK – изменение коэффициента трансформации для одной ступени регулирования (%).
Nр – число ступеней регулирования коэффициента трансформации трансформатора.
Rо - активное сопротивление нулевой последовательности трансформатора (Ом). Этот параметр задается при выполнении расчетов ТКЗ.
Xо - реактивное сопротивление нулевой последовательности трансформатора (Ом). Этот параметр задается при выполнении расчетов ТКЗ.
Группа соединений – условное обозначение схемы соединений обмоток трансформатора. Этот параметр задается при выполнении расчетов ТКЗ и определяется из дополнительного меню, которое выводится на экран при выборе данной позиции таблицы.
5.5Трансформаторы с расщеплением
Информация о параметрах двухобмоточных трансформаторов с расщепленными обмотками низкого напряжения вводится в таблицу вида рис.72.

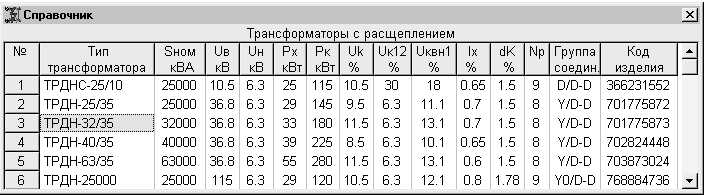

Рис.72. Таблица справочной информации о трансформаторах с расщепленными обмотками
Каждому трансформатору соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип трансформатора – стандартное обозначение типа трансформатора.
Sном – номинальная мощность трансформатора (кВА) (обмотки высшего напряжения). Номинальная мощность каждой обмотки низшего напряжения принимается равной 50% от Sном.
Uв - номинальное напряжение обмотки высшего напряжения трансформатора (кВ).
Uн - номинальное напряжение обмоток низшего напряжения трансформатора (кВ). Если это напряжение для расщепленных обмоток различное, то здесь задается любое из этих напряжений.
Pх - номинальное значение потерь активной мощности при холостом ходе трансформатора (кВт).
Pк - значение потерь активной мощности короткого замыкания трансформатора при замыкании обеих обмоток низкого напряжения (кВт).
Uк - напряжение короткого замыкания трансформатора при замыкании обеих обмоток низкого напряжения, отнесенное к Sном (%).
Uк12 - напряжение короткого замыкания между расщепленными обмотками трансформатора, отнесенное к Sном (%). Если задано значение Uквн1, то значение этого напряжения определяется автоматически.
Uквн1 - напряжение короткого замыкания трансформатора при замыкании одной обмотки низкого напряжения, отнесенное к Sном (%). Если задано Uк12, то значение этого напряжения определяется автоматически.
Iх - номинальное значение тока холостого хода трансформатора (%).
dK – изменение коэффициента трансформации для одной ступени регулирования (%).
Nр – число ступеней регулирования коэффициента трансформации трансформатора.
Группа соединений – условное обозначение схемы соединений обмоток трансформатора. Этот параметр задается при выполнении расчетов ТКЗ и определяется из дополнительного меню, которое выводится на экран при выборе данной позиции таблицы.
