5.1Кабели
Информация о параметрах силовых кабелей вводится в таблицу вида рис.68.

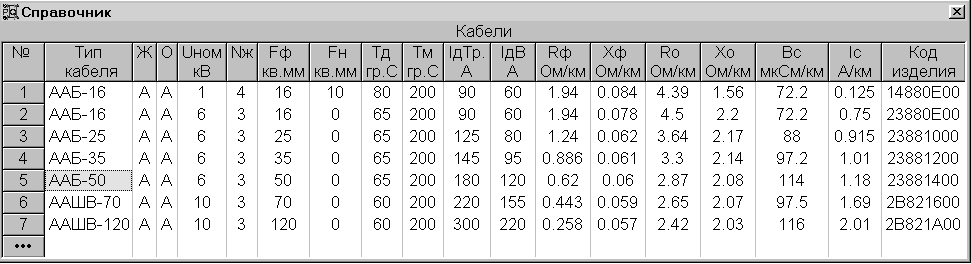

Рис.68. Таблица справочной информации о кабелях
Каждому кабелю соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип кабеля - стандартное обозначение кабеля.
Ж – материал жил кабеля. Можно задать одно из двух значений (Алюминий или Медь). Вид материала определяется из дополнительного меню, которое выводится на экран при выборе этой позиции таблицы.
О – материал оболочки кабеля. Задается аналогично предыдущему столбцу путем выбора одного из четырех значений (Алюминий. Свинец. ПХВ (поливинилхлорид). П/Э (полиэтилен)) из дополнительного меню.
Uном - номинальное междуфазное напряжение кабеля (кВ).
Nж - число жил кабеля.
Fф – сечение фазных жил кабеля (мм2).
Fн – сечение нулевой жилы для четырехжильного кабеля (мм2).
Тд – длительно допустимая температура нагрева кабеля (оС).
Тм – максимально допустимая температура нагрева кабеля при КЗ (оС).
IдТр - значение длительно допустимого тока при прокладке кабеля в земле (А).
IдВ - значение длительно допустимого тока при прокладке кабеля на воздухе (А).
Rф - погонное активное сопротивление фазы кабеля при температуре +20оС (Ом/км).
Xф - погонное реактивное сопротивление фазы кабеля (Ом/км).
Rо - погонное активное сопротивление нулевой последовательности кабеля (Ом/км). Этот параметр должен быть задан при выполнении расчетов ТКЗ.
Xо -погонное реактивное сопротивление нулевой последовательности кабеля (Ом/км). Этот параметр должен быть задан при выполнении расчетов ТКЗ.
Вс – погонная емкостная проводимость кабеля (мкСм/км).
Ic – погонный емкостный ток кабеля (А/км). Если значение этого поля равно нулю, то определяется автоматически приближенно по значению емкостной проводимости кабеля.
5.2Провода
Информация о параметрах неизолированных проводов воздушных линий электропередачи вводится в таблицу вида рис.69.
Рис.69. Таблица справочной информации о проводах
Каждому проводу соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Марка провода - стандартные марка и номинальное сечение провода.
Ж – материал токоведущей части провода. Можно задать одно из трех значений (Медь. Алюминий. Сталь). Вид материала определяется из дополнительного меню, которое выводится на экран при выборе этой позиции таблицы.
Fп –расчетное сечение проводящей части провода (мм2).
Диаметр – расчетный диаметр провода (мм).
Rо - погонное активное сопротивление провода при температуре +20оС (Ом/км).
Iдоп - значение длительно допустимого тока провода (А).
5.3Шинопроводы
Информация о параметрах шинопроводов и токопроводов вводится в таблицу вида рис.70.
Рис.70. Таблица справочной информации о шинопроводах
Каждому шинопроводу соответствует одна строка таблицы, а ее поля содержат следующую информацию.
Тип - стандартное обозначение шинопровода (токопровода).
Uном - номинальное междуфазное напряжение шинопровода (кВ).
Iном – номинальный ток шинопровода (А).
Fном – сечение одной фазы шинопровода (мм2).
Rф - погонное активное сопротивление фазы шинопровода при температуре +20оС (Ом/км).
Xф - погонное реактивное сопротивление фазы шинопровода (Ом/км).
Rо - погонное активное сопротивление нулевой последовательности шинопровода (Ом/км). Этот параметр задается при выполнении расчетов ТКЗ.
Xо -погонное реактивное сопротивление нулевой последовательности шинопровода (Ом/км). Этот параметр задается при выполнении расчетов ТКЗ.
