4.4.4Межрайонные перетоки мощности
При выполнении этой команды на экран выводится окно с таблицей вида рис.57, отражающей перетоки мощности между районом, которой был текущим в таблице рис.56, и смежными с ним районами. Кроме потока мощности по линиям связи между районами в таблице рис.57 выводятся значения активных и реактивных потерь мощности в этих линиях.
Рис.57. Таблица перетоков мощности между районами
Таблица рис.57 служит только для просмотра результатов, а ее поля содержат следующую информацию (название района, по связям с которым выполняется анализ перетоков, выводится в названии этой таблицы.).
№ - порядковый номер смежного района с отражением его уровня иерархии.
Наименование района - символьное название смежного района.
Рсв – суммарная активная мощность (кВт или МВт), протекающая по всем связям текущего района со смежным. Положительное значение мощности соответствует направлению потока к текущему району от смежного, а отрицательные значения –обратному направлению.
Qсв – суммарная реактивная мощность (квар или Мвар), протекающая по всем связям текущего района со смежным. Положительное значение мощности соответствует направлению потока к текущему району от смежного, а отрицательные значения –обратному направлению.
dР – суммарные потери активной мощности во всех связях текущего района со смежным (кВт или МВт).
dQ – суммарные потери реактивной мощности во всех связях текущего района со смежным (квар или Мвар).
На рис.57 для примера приведены перетоки мощности между районом «Сеть 1» и смежными с ним районами («Система А» и «Сеть 2»).
4.4.5Потери мощности
По этой команде выполняется анализ потерь мощности для каждого района электрической сети и на экран выводится окно вида рис. 58 с таблицей результатов этого анализа. В таблице анализа потерь мощности для каждого района выводятся значения потерь активной и реактивной мощностей для различных типов ветвей расчетной схемы.
Рис.58. Таблица анализа потерь мощности в районах
Таблица рис.58 служит только для просмотра результатов, а ее поля содержат следующую информацию (размерность мощности в этой таблице определяется соответствующим параметром таблицы настройки расчета).
№ - порядковый номер района с отражением уровня иерархии.
Название района - символьное название текущего района.
dР – суммарные потери активной мощности (кВт или МВт) во всех ветвях текущего района.
dQ – суммарные потери реактивной мощности (квар или Мвар) во всех ветвях текущего района.
dРп – постоянные потери активной мощности (кВт или МВт), т.е. потери, определяемые только уровнем напряжения и независящие от протекаемого тока. Эти потери имеют место в активных сопротивлениях поперечных ветвей расчетной схемы (шунтах).
dQп – постоянные потери реактивной мощности (квар или Мвар) - потери в реактивных сопротивлениях поперечных ветвей.
dРн – общие переменные (нагрузочные) потери активной мощности (кВт или МВт) района, т.е. потери, зависящие от протекаемого тока. Эти потери имеют место в активных сопротивлениях продольных ветвей расчетной схемы.
dQн – общие переменные (нагрузочные) потери реактивной мощности (квар или Мвар) - потери в реактивных сопротивлениях всех продольных ветвей района.
dРт –переменные (нагрузочные) потери активной мощности (кВт или МВт) в трансформаторах района.
dQт – переменные (нагрузочные) потери реактивной мощности (квар или Мвар) в трансформаторах района.
dРл –переменные (нагрузочные) потери активной мощности (кВт или МВт) в линиях электропередачи района.
dQл – переменные (нагрузочные) потери реактивной мощности (квар или Мвар) в линиях электропередачи района.
Потери мощности в ветвях связывающих два разных района относятся к ветвям района, который принимает мощность.
При работе с таблицей рис.58 можно перейти к таблице анализа потерь мощности по классам номинального напряжения для каждого района в отдельности (рис.59). Переход выполняется при нажатии на клавишу Enter , при этом анализ потерь мощности по классам напряжения выполняется для того района, на котором находился указатель.

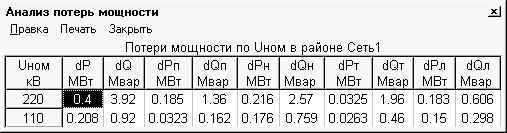

Рис.59. Таблица анализа потерь мощности в районе по классам номинальных напряжений
Эта таблица служит только для просмотра результатов, а ее поля содержат информацию, аналогичную таблице рис.58. Название района, для которого выполняется анализ потерь мощности по классам номинальных напряжений, выводится в названии этой таблицы. Если в текущем районе потери мощности отсутствуют, то выдается соответствующее сообщение и таблица вида рис. 59 на экран не выводится.
