4.3.5Трансформаторы трехобмоточные
Трехобмоточный трансформатор в расчетной схеме представляется тремя ветвями в виде трехлучевой звезды. Обмотка высшего напряжения моделируется ветвью с продольным сопротивлением и поперечной проводимостью, отражающей потери холостого хода, а обмотки среднего и низшего напряжения – ветвями с комплексными коэффициентами трансформации и продольными сопротивлениями. Расчетные параметры ветвей определяются на основе каталожных данных трехобмоточного трансформатора, которые вводятся и редактируются в таблице вида рис.40а (в режиме «Исходные данные»). Таблица для просмотра результатов расчета УР в таких трансформаторах имеет вид, показанный на рис.40б.

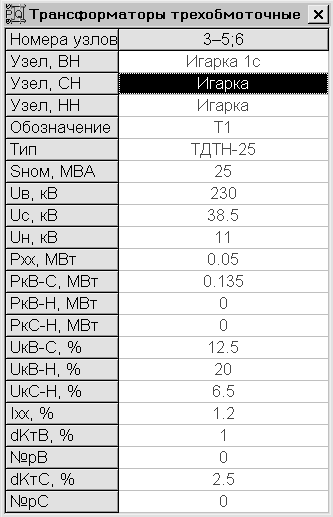

а). б).
Рис.40. Таблицы объекта «Трансформаторы трехобмоточные»
Поля этих таблиц содержат следующую информацию.
Номера узлов – номера узлов расчетной схемы, к которым подключен трехобмоточный трансформатор. Это поле в данной таблице не редактируется и соответствует номерам узлов начала ветви обмотки высшего напряжения и конца ветвей обмоток среднего и низшего напряжения. Номер узла центра звезды схемы замещения трехобмоточного трансформатора здесь не отображается.
Узел ВН– наименование узла, к которому подключается обмотка высшего напряжения. При выборе данного поля на экран выводится таблица со списком узлов расчетной схемы для определения или переопределения узла подключения обмотки высшего напряжения.
Узел СН – наименование узла подключения обмотки среднего напряжения. Аналогично предыдущему, данное поле позволяет выбрать из списка введенных ранее узлов расчетной схемы соответствующий узел.
Узел НН – наименование узла подключения обмотки низшего напряжения. Аналогично предыдущему, данное поле позволяет выбрать из списка введенных ранее узлов расчетной схемы соответствующий узел.
Поля «Узел ВН», «Узел СН» и «Узел НН» позволяют вводить в расчетную схему трехобмоточные трансформаторы в табличном виде без использования графического редактора, при этом в модель уже должны быть введены необходимые узлы. При добавлении нового трансформатора или изменении узлов его подключения автоматически создаются или изменяются ветви расчетной схемы, а также создается узел, соответствующий центру звезды схемы замещения трехобмоточного трансформатора.

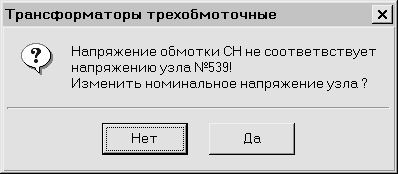

Если при переопределении какого либо узла объекта напряжение этого узла отличается от напряжения ранее определенного, то выводится сообщение вида
В этом случае следует отменить переопределение узла подключения или, при необходимости, изменить номинальное напряжение в узле.
Обозначение – символьное обозначение трехобмоточного трансформатора (не обязательный параметр).
Тип – тип трансформатора, соответствующий его паспортным данным. Выбирается из справочной таблицы трехобмоточных трансформаторов БДС, которая выводится на экран при выборе данного поля. Одновременно с этим полем определяются и другие параметры объекта в соответствии с паспортными данными, заданными в справочной таблице. Если напряжение узла начала ветви высшего напряжения не соответствует номинальному напряжению этой обмотки, то выдается сообщение вида
и операция ввода паспортных данных игнорируется. Если напряжение узла подключения средней или низшей обмоток не соответствует их номинальному напряжению, то выдается соответствующее сообщение вида
с помощью которого можно или изменить напряжение узла в соответствии с номинальным напряжением средней или низшей обмотки, или оставить его без изменения. Во втором случае должно быть изменено номинальное напряжение средней или низшей обмотки в соответствующем поле таблицы рис.40а.
Sном – номинальная мощность трансформатора (кВА или МВА). Определяется по паспортным данным при выборе трансформатора из таблицы БДС. При выборе данного поля, также как и при выборе поля «Тип», становится доступной таблица трехобмоточных трансформаторов БДС для определения всех паспортных данных объекта.
Uвн – номинальное напряжение высшей обмотки (кВ). Это поле в данной таблице не редактируется, а используется для определения паспортных данных из справочной таблицы трехобмоточных трансформаторов БДС аналогично полям «Тип» и «Sном».
Uсн – номинальное напряжение средней обмотки (кВ). При необходимости это поле может быть отредактировано.
Uнн – номинальное напряжение низшей обмотки (кВ). При необходимости это поле может быть отредактировано.
Рхх – потери активной мощности холостого хода трансформатора (кВт, МВт) при номинальном напряжении высшей обмотки. Значение этого поля можно изменить, если известно, что потери холостого хода трансформатора отличаются от данных, приведенных в таблице БДС.
Ркв-с – потери короткого замыкания между обмотками высшего и среднего напряжения (кВт, МВт), отнесенные к мощности меньшей обмотки. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Ркв-н – потери короткого замыкания между обмотками высшего и низшего напряжения (кВт, МВт), отнесенные к мощности меньшей обмотки. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Ркс-н – потери короткого замыкания между обмотками среднего и низшего напряжения (кВт, МВт), отнесенные к мощности меньшей обмотки. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Uкв-с – напряжение короткого замыкания (%) между обмотками высшего и среднего напряжения, отнесенные к номинальной мощности трансформатора. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Uкв-н – напряжение короткого замыкания (%) между обмотками высшего и низшего напряжения, отнесенные к номинальной мощности трансформатора. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Uкс-н – напряжение короткого замыкания (%) между обмотками среднего и низшего напряжения, отнесенные к номинальной мощности трансформатора. Это поле может быть изменено по сравнению со справочными данными выбранного трансформатора.
Iхх – ток холостого хода трансформатора (%). Это поле может быть отредактировано.
dKтв – изменение коэффициента трансформации для одной ступени регулирования (%) в обмотке или нейтрали высшего напряжения. Это поле не редактируется, а определяется паспортными данными выбранного трансформатора.
№рв – выбранный номер ступени регулирования коэффициента трансформации трансформатора в обмотке или нейтрали высшего напряжения. Номер ступени «0» соответствует номинальному коэффициенту трансформации. Если введен номер превышающий число ступеней регулирования коэффициента трансформации, заданный в паспортных данных, то выводится сообщение вида
и это поле принимает максимально возможное значение в соответствии с паспортными данными.
dKтс – изменение коэффициента трансформации для одной ступени регулирования (%) в обмотке среднего напряжения. Это поле не редактируется, а определяется паспортными данными выбранного трансформатора.
№рс – выбранный номер ступени регулирования коэффициента трансформации трансформатора в обмотке среднего напряжения. Номер ступени «0» соответствует номинальному коэффициенту трансформации.
Таблица рис.40.б служит в основном для просмотра результатов расчета УР в двухобмоточных трансформаторах и позволяет изменять лишь поля №рв и №рс с номером ступени регулирования коэффициента трансформации. Поля, отличающиеся от полей таблицы рис.40а, содержат следующие параметры.
Uрв – расчетное напряжение в узле подключения высшей обмотки (кВ).
Uрс – расчетное напряжение в узле подключения средней обмотки (кВ).
Uрн – расчетное напряжение в узле подключения низшей обмотки (кВ).
Рв – расчетная активная мощность в начале высшей обмотки (кВт или МВт). Если значение этой мощности положительное, то мощность втекает в узел подключения высшей обмотки из узла – центра звезды, а если отрицательное, то протекает от узла подключения высшей обмотки к узлу – центру звезды.
Qв – расчетная реактивная мощность в начале высшей обмотки (квар или Мвар). Если значение этой мощности положительное, то мощность втекает в узел подключения высшей обмотки из узла – центра звезды, а если отрицательное, то протекает от узла подключения высшей обмотки к узлу – центру звезды.
Рс – расчетная активная мощность в начале средней обмотки (кВт или МВт). Если значение мощности положительное, то она протекает по этой обмотке к узлу центру звезды, а если отрицательное, то направление мощности противоположное - от узла центра звезды к узлу среднего напряжения этой обмотки.
Qс – расчетная реактивная мощность в начале средней обмотки (квар или Мвар). Если значение мощности положительное, то она протекает по этой обмотке к узлу центру звезды, а если отрицательное, то направление мощности противоположное - от узла центра звезды к узлу подключения обмотки среднего.
Рн – расчетная активная мощность в начале низшей обмотки (кВт или МВт). Если значение мощности положительное, то она протекает по этой обмотке к узлу центру звезды, а если отрицательное, то направление мощности противоположное - от узла центра звезды к узлу подключения обмотки низшего напряжения.
Qн – расчетная реактивная мощность в начале низшей обмотки (квар или Мвар). Если значение мощности положительное, то она протекает по этой обмотке к узлу центру звезды, а если отрицательное, то направление мощности противоположное - от узла центра звезды к узлу подключения обмотки низшего напряжения.
dР – значение расчетных потерь активной мощности во всех обмотках трансформатора (кВт или МВт) – суммарные переменные потери
dQ – значение расчетных потерь реактивной мощности во всех обмотках трансформатора (квар или Мвар).
Рхх – потери активной мощности холостого хода трансформатора (кВт, МВт) при расчетном напряжении высшей обмотки.
Qхх – потери реактивной мощности холостого хода трансформатора (квар, Мвар) при расчетном напряжении высшей обмотки.
Активная и реактивная мощности в начале обмотки высшего напряжения определяются без учета соответствующих потерь холостого хода трансформатора.
