3.7.18Изменение расцветки схемы

Для изменения расцветки схемы следует выполнить команду «Расцветка» из главного меню схемы или из контекстного меню. При этом появится таблица способов раскраски

Рис.22. Виды расцветки схемы

При этом цвет текста в зависимости от настройки может остаться черным или он может быть выполнен цветом соответствующих объектов. После определения способа расцветки на экране появляется окно с таблицей – шкалой расцветки, например

В этой таблице каждому цвету ставится в соответствие граничное значение параметра. Расцветка позволяет провести оценку режима большой схемы в мелком масштабе и найти области с предельными значениями анализируемых параметров.

Для изменения цвета вызывается стандартное диалоговое окно определения цвета (рис.24)

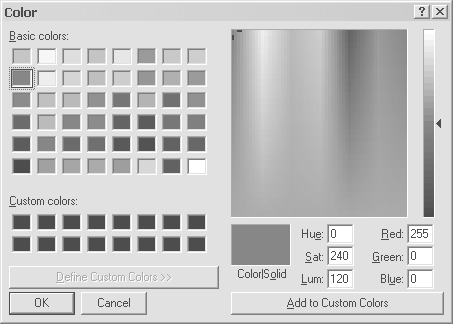

Рис.23. Стандартное диалоговое окно для определения цвета

3.7.19Вывод схемы на принтер

Для того чтобы вывести часть схемы на принтер следует сделать эту часть видимой в окне. Если необходима вся схема, то масштабировать ее не обязательно. Печать схемы осуществляется командой «Печать» из главного меню «Файл» при активном окне схемы. Появится таблица настройки печати вида рис.24.

Рис. 24. Таблица для настройки печати

Первый пункт таблицы – действие исполнение печати. Печать начнется если выбрать это поле, ничего не изменив в настройках.

Пункты: «Принтер», «Ориентация листа», «Ширина листа» показывают соответствующие параметры. Для их изменения вызывается стандартное диалоговое окно настройки принтера, в котором можно изменить соответствующие настройки.

Шрифт при печати может быть изменен на другой, но размер шрифта определяется исключительно масштабом рисунка. Размер шрифта выводится в пунктах и миллиметрах только для контроля масштаба.

Область печати может принимать значения «Видимая часть» или «Вся схема». Для маленьких схем масштаб видимой части может оказаться более мелким, чем масштаб всей схемы.

Масштабирование может осуществляться тремя способами:

«По формату» - схема впишется в заданное число стандартных листов принтера по высоте и по ширине. Параметры «Листов по ширине» и «Листов по высоте» должны быть заданы (Для вывода на один лист параметры задаются 1 и 1).

«По высоте» - схема впишется в заданное число листов по высоте. Параметр «Листов по высоте» должен быть задан, а «Листов по ширине» вычисляется автоматически;

«По ширине» - схема впишется в заданное число листов по ширине. Параметр «Листов по ширине» должен быть задан, а «Листов по высоте» вычисляется автоматически;

Отступы левый, правый, верхний, нижний выводятся и соответствуют физическим возможностям печатающего устройства. Они в программном комплексе не изменяются.

Формирование документа склейкой или подшивкой (пока этот параметр не влияет на результат).

Для схемы можно вычертить рамку.

Параметры «Штамп» позволяет запретить вывод штампа на принтер, если штамп выводится на экран.

Параметр «Толщина линий» позволяет сделать при печати сделать толщину линий не такой как на экране (масштабируемой или тонкой).

3.7.20Копирование изображения схемы в другое приложение

Для копирования изображения схемы с исходными данными или с результатами расчетов в другое приложение имеются несколько возможностей.

• Изображение (видимая часть или меньше) может быть выведено на диск в одном из известных форматов. Программный комплекс обеспечивает вывод изображения в формате WMF (Windows metafile format) или в формате DXF (формат AutoCAD). Сохраненный графический файл может быть загружен любой программой, которая поддерживает данные форматы. Для копирования в файл следует выделить рамкой фрагмент схемы, подлежащий копированию и выбрать команду «Копировать в файл» из позиции «Правка» главного меню.

• Изображение (видимая часть или меньше) может быть сохранена в буфере обмена Windows в формате EWMF (расширенный Metafile). Позднее это изображение можно вставить в документ в приложении, в котором поддерживается такой формат. Для копирования изображения в буфер обмена следует выделить фрагмент схемы в рамку и выполнить команду «Копировать» из контекстного меню или из позиции «Правка» главного меню. Для копирования в буфер обмена можно использовать клавишу Ctrl+C. Эта возможность проверена при работе с MS Word, MS Paint, AutoCAD. В последнем случае вставка в AutoCAD осуществляется через формат EWMF. При вставке в документ MS Word копируемый участок следует не просто выделить рамкой, но и размеры окна схемы изменить так, чтобы было видно только то, что необходимо. Размеры рисунка в MS Word будут определены не рамкой, а размером видимого окна.

• Изображение может быть передано непосредственно в графическую систему AutoCAD с использованием технологии ActiveX.
