3.7.16Изменение масштаба изображения на экране
Изменение масштаба изображения возможно тремя способами.
Командой «Настройка схемы» . В окне настройки имеется пункт масштаб. Центром масштабирования является центр окна.
Если на мыши имеется колесо прокрутки, то его вращение изменяет масштаб, при этом центром масштабирования является курсор мыши.
Одновременный клик на двух клавишах включает режим масштабирования. Центр масштабирования – положение курсора, в котором включен этот режим, он обозначается изображением лупы. Масштаб определяется положением указателя относительно центра масштабирования. Если в операционной системе установлен драйвер эмуляции колеса прокрутки, вместо лупы появится значок, определенный драйвером, но закон изменения масштаба будет немного другим.
3.7.17Настройка изображения схемы

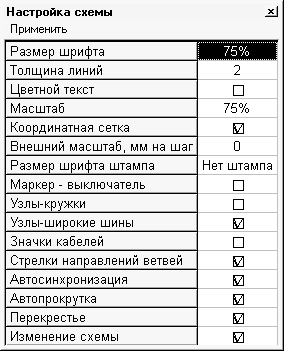

Для настройки изображения следует воспользоваться командой меню “Настройка схемы” . Таблица настройки приведена рис.21.
Рис.21. Окно настройки изображения схемы
Размер шрифта может принимать значения от 75% до 200% нормального (равного одной единице чертежа, а единица чертежа – это высота шрифта в таблицах).
Толщина линий может быть минимальной или жирной, то есть масштабируемой. В строке «Толщина линий» задается максимальное число пикселей, которыми изображаются линии при максимальном масштабе.
Цвет текста может быть черный или окрашен так же, как и соответствующий объект.
Масштаб схемы может быть выбран из списка:
100%;
75%;
50%;
25%;
10%;
По ширине;
По высоте;
Вся схема.
Масштаб «По ширине» – означает, что схема по ширине полностью разместится на экране, а по высоте, возможно, что понадобится прокрутка. Масштаб «По высоте» выбирается такой, что по высоте будет видна вся схема, но возможно понадобится горизонтальная прокрутка. Масштаб «Вся схема» выбирается так, чтобы на экране была видна вся схема или почти вся схема (реально из-за особенностей масштабирования вся схема на экран может не поместиться).
Координатная сетка помогает ровно размещать объекты при вычерчивании схемы.
Внешний масштаб позволяет переходить от координат во внутренних единицах к координатам в миллиметрах чертежа. Это может быть полезно при передаче изображения схемы в AutoCAD, а также при предварительной проработке схемы на миллиметровой бумаге.
Размер шрифта в штампе позволяет задать увеличенный шрифт для штампа по отношению к остальным надписям на чертеже. Здесь под штампом понимается некоторая надпись в рамке, свидетельствующая наименование программы, наименование модели, дату и время выполнения распечатки данных и результатов из программы. В штамп может быть включена дополнительная информация, по усмотрению расчетчика.
Маркер-выключатель – признак необходимости показа маркеров-выключателей в начале и в конце каждой ветви. Если признак снят, то маркеры не видны, но их действие сохраняется.

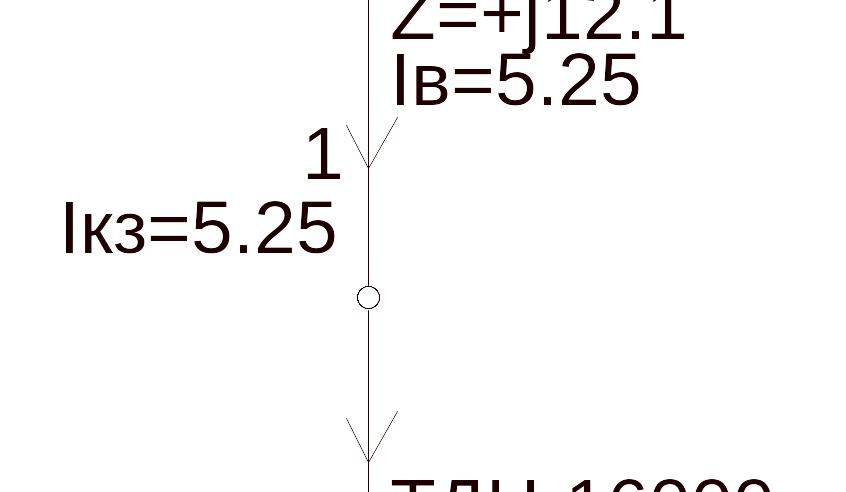

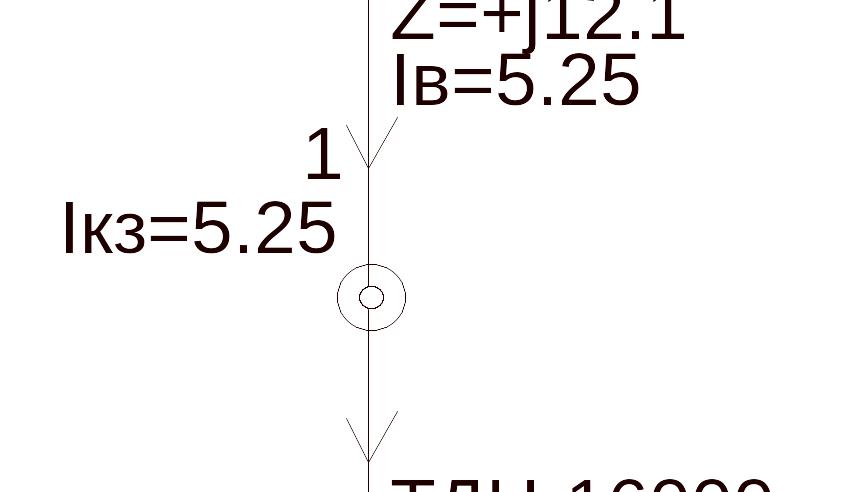

Узлы кружки – признак необходимости обозначение кружком узлов нулевой длины. Если признак не установлен, то кружки показываются только при выделении узлов, а узлы-точки соединений показываются не закрашенными точками. Узлы нулевой длины – узлы изображенные окружностями. Если это свойство отключить, то такие узлы будут показаны в виде точек.
Узлы – широкие шины – признак необходимости вывода узла- шины широкой полосой (при печати 1:1 примерно 4 мм). Если признак не установлен, то шины выводятся узкой полосой (примерно 2 мм).
Значки кабелей – признак необходимости показа для кабелей значков кабельных воронок. Дело в том, что треугольники кабельных воронок для кабелей на схеме показываются вместо маркеров-выключателей и выполняют их функции (отключенному кабелю соответствует закрашенное изображение воронки). При запрете маркеров-выключателей кабельные воронки все равно сохраняются. Запрещать их необходимо отдельно.
Стрелки направлений ветвей – признак необходимости показа стрелок направлений. В некоторых случаях они лишние и их лучше не показывать.
Автосинхронизация – это способность автоматического выделения объекта при наведении на него курсора мыши без клика. Это свойство может иметь место только в режиме просмотра. Если признак сброшен, то эта способность отключена и в режиме просмотра.
Автопрокрутка – перемещение схемы во время перемещения скроллера горизонтальной или вертикальной прокрутки или перемещения мыши при нажатой левой клавише. Отключать признак имеет смысл только при работе на медленных машинах.
Перекрестье – две взаимно-перпендикулярные линии, пересекающиеся в точке острия курсора мыши, которые появляются при вводе новых объектов и перемещении существующих. Они помогают ровнее наносить объекты и обходиться без координатной сетки. Для их отключения следует снять признак.
Изменение схемы – признак режима, при котором можно изменять схему. Состояние этого признака еще может быть изменено командами главного и контекстного меню или кнопкой панели инструментов .
