Расчет начальной стадии переходного процесса при несимметричном кз (вс на землю) на шинах высшего напряжения электростанции (к2)
Составление схем прямой, обратной и нулевой последовательностей с учетом эквивалентирования заданных участков системы (UБ=115 кВ). Определение параметров схем замещения. Преобразование схем к простейшему виду.

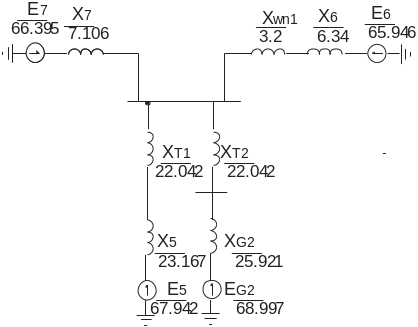

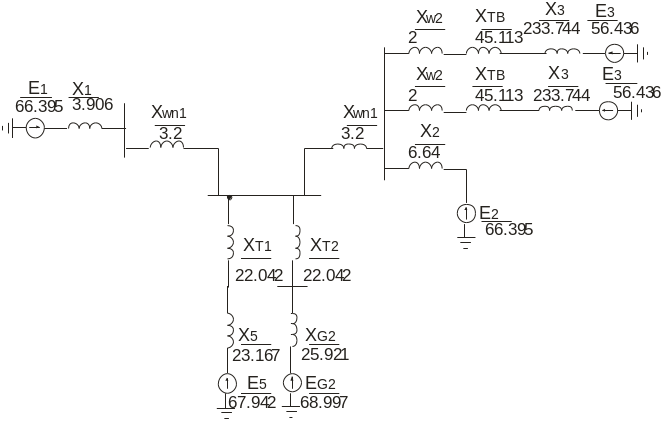

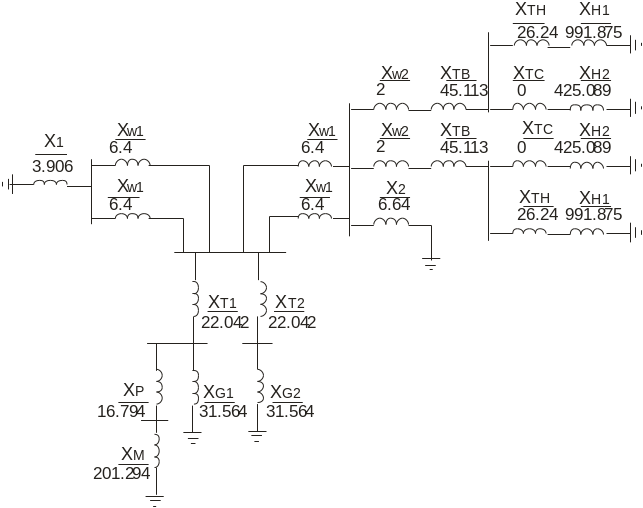

Схема замещения прямой последовательности
Параметры схемы замещения ПП рассчитаны по тем же формулам, что и параметры схемы замещения при трехфазном КЗ, причем UБ=115 кВ, Uо умножили на коэффициент трансформации 115/10.5

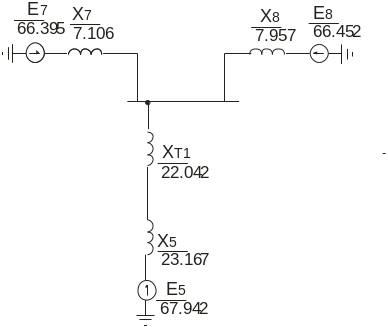

Преобразования
1.
2.
3.
4.
5.
6.
Расчеты
Расчеты до пункта 5 выполнены по тем же формулам, что и при трехфазном КЗ
5.
=3.754
Ом
=69.392
кВ
6.
=3.466
Ом
=66.538
кВ
ES1 и XS1 – суммарная ЭДС и сопротивление ПП соответственно.

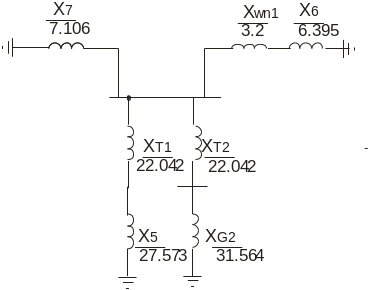

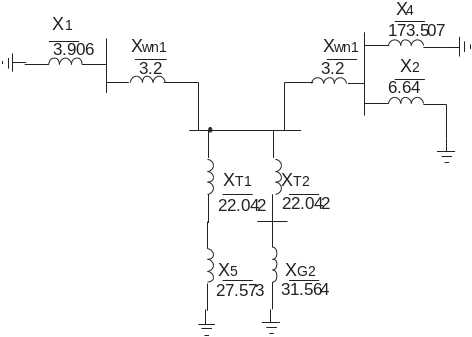

Схема замещения обратной последовательности
Параметры схемы замещения остаются такими же как и в схеме ПП за исключением XG и XН, которые пересчитываются согласно исходным данным по тем же формулам.
Преобразования
1.
2.
3.
4.
5.
6.
Все преобразования выполнены по тем же формулам, что и в преобразованиях ПП, причем все ЭДС приняты равными нулю. XS2 – суммарное сопротивление ОП.

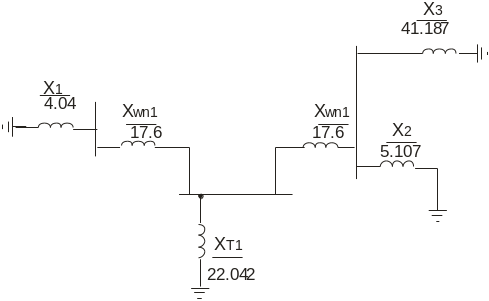

Схема замещения нулевой последовательности
Параметры схемы замещения НП:
Параметры трансформаторов – те же, что и в схемах ПП и ОП
=
4.04 Ом
=5.107
Ом
=35.2
Ом
=4
Ом
=3
Ом
Преобразования:
1.
2.
3.
4.
Расчеты:
1.
=17.6
Ом
=41.87
Ом
2.
=21.64
Ом
=22.144
Ом
3. =10.944 Ом
4.
=7.313
XS0 – суммарное сопротивление НП.
Построение эквивалентной схемы пп и расчет аварийного шунта.
Эквивалентная схема ПП
Сопротивление аварийного шунта:
=2.378
Ом
Расчет симметричных составляющих токов и напряжений в месте повреждения и построения по ним векторных диаграмм токов и напряжений для точки КЗ. Графическое определение по векторным диаграммам токов и напряжений в месте повреждения
Особая фаза – А
=11.386
кА
=27.072
кВ
=-7.683
кА
=-3.702
кА
=-3.702
кА
;
;
;
;
;
;
Векторная диаграмма токов в точке КЗ:

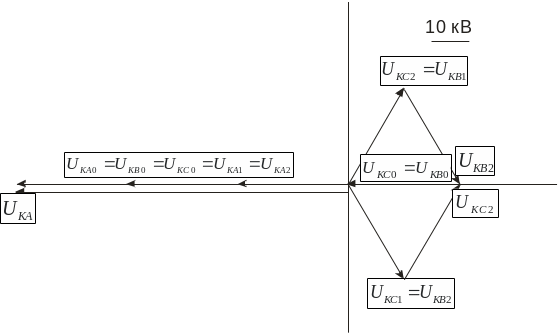

Векторная диаграмма напряжений в точке КЗ:
Из векторных диаграмм получили:
IKA=0 кА
IKВ= IKС = IK =18 кА
UKA=82 кB
UKВ=0 кB
UKС=0 кB
Расчет полного тока поврежденной фазы по аналитическому выражению и сопоставление его с найденным по векторной диаграмме
=1.53
IK=IKA1*m=12.377*1.53=17.423 кА
Погрешность составила 3.3%
Расчет полного тока поврежденной фазы по аналитическому выражению и сопоставление его с найденным по векторной диаграмме
Расчет тока трехфазного КЗ на шинах ВН электростанции и сопоставление его с найденным током несимметричного КЗ
=19.197
кА > 17.423 кА, т.е. ток трехфазного КЗ на
шинах ВН больше тока двухфазного КЗ на
землю на этих же шинах.
Расчет распределения симметричных составляющих токов и напряжений в схемах замещения отдельных последовательностей и определение их значений в заданном сечении (при несимметричном КЗ)
Определим токи и напряжения в трансформаторе:
кА
кА
=47
кВ
=15.047
кВ
Токи и напряжения нулевой последовательности отсутствуют.
Построение для сечения векторных диаграмм токов и напряжений. Графическое определение их фазных величин с выражением в именованных единицах для ступени трансформации, соответствующей сечению
Векторная диаграмма напряжений
Векторная диаграмма токов
Из векторной диаграммы получим:
IKА(T)= IKС(T)=0.79 кА
UKА(T)= IKС(T)=56.34 кВ
UKВ(T)= 32 кВ
IKВ(T)= 71 кA
Приведем их к 10.5 кВ:
кА
кВ
кА
кВ
