Схемы конструкций трибун:

а — земляная; б — в виде рамного сооружения; в — смешанного типа

Особенностью трибун открытых спортивных сооружений в виде балочных или рамных сооружений является использование пространства под ними для размещения тренировочных залов и помещений для обслуживания спортсменов и зрителей. Сами трибуны служат не только для размещения зрителей, но и покрытием для расположенных под ними помещений. Устройство надежной гидроизоляции в конструкции ступеней, по которым передвигаются большие массы людей, сложно. Поэтому применяются двойные, раздельные системы гидроизоляции: по поверхности ступеней и по покрытию помещений.

§ 24. Витражи и витрины

Во многих видах общественных зданий в качестве наружных ограждений находят применение большие остекленные поверхности-витражи, служащие для:

• освещения помещений

• создания зрительной связи внутреннего пространства с внешней средой,

• в ка­честве элемента внешней архитектуры зданий и их интерьеров.

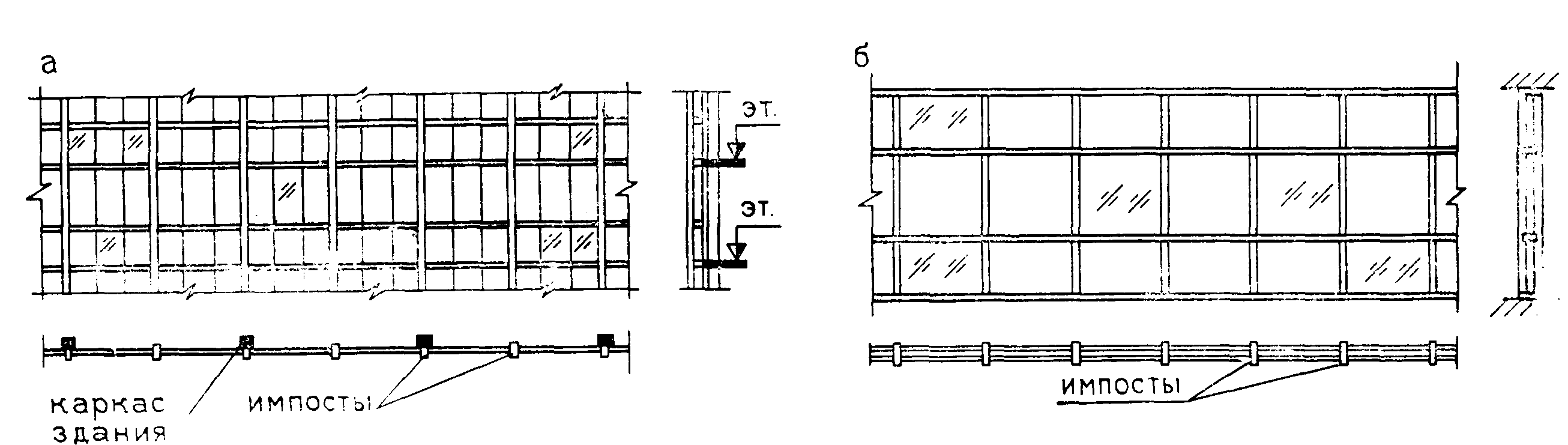

Схемы витражей

а – с поэтажным креплением к перекрытиям;

б – с креплением к покрытию цоколя.

Витражи как часть внешнего ограждения помещений должны обладать:

• необходимыми светопропускными способностями,

• сопротив­лением теплопередаче,

• звукоизоляцией от внешних шумов,

• обеспечивать защиту от ат­мосферных осадков и от продувания, а в не­которых случаях от солнечной радиации.

Кон­струкции витражей должны воспринимать:

• силовые воздействия ветра,

• усилия, возникаю­щие от температурных деформаций, осадок здания и собственного веса конструкций вит­ража.

Конструкции витражей д.б.:

• прочными,

• устойчивыми,

• долговечными,

• лег­кими, удобными и надежными в эксплуата­ции,

• доступными для очистки и ремонта,

• отвечать эстетическим требованиям.

Деформативность конструкций допустима в пределах, при которых не нарушаются эксплуатационные качества витражей и обеспечивается сохран­ность светопрозрачных заполнении.

Витражи состоят из коробок, заполненных остекленными переплетами. При большой высоте витражи дополняются специальными элементами, вос­принимающими горизонтальные ветровые воз­действия и нагрузки от собственного веса ви­тражей. Несущие конструкции витражей вы­полняются из алюминиевых сплавов или стали.

Конструкции витражей из алюминиевых сплавов отличаются:

• высокой прочностью и легкостью,

• коррозиестойкостью,

• простотой технологии изготовления специальных профилей,

• возмож­ностью разнообразной декоративной обработ­ки (анодированные, покрытые эмалью),

• не нуждаются в защитной окраске.

Выбор материала конструкций витражей в каждом конкретном случае должен основы­ваться на технико-экономическом сравнении с учетом размеров проемов и возможностей ма­териально-технической базы строительства.

В зависимости от климатических условий витражи устраиваются:

• одинарные (в основ­ном в IV климатической зоне),

• (II—III зоны)однокамерные стеклопакеты,

• (I зона) двухкамерные.

Для II и III зон наиболее экономичны двойные раздельные витражи с воз­душной прослойкой между переплетами 500-600 мм, обеспечивающей возможность прохо­да и чистки стекол изнутри витража.

Для предохранения в холодное время го­да внешних стекол от образования конденса­та, который может возникнуть при проника­нии теплого, влажного воздуха помещений в пространство между переплетами витража, применяется тщательная герметизация внут­реннего переплета, особенно в местах стыков и притворов. При раздельных переплетах, кроме того, устраиваются небольшие отвер­стия в наружных коробках, через которые внутренние поверхности наружных стекол омываются холодным и более сухим воздухом, поглощающим избыточную влагу. Для переплетов и коробок витражей применяются профили из алюминиевых сплавов, обеспечи­вающие герметичность стыков и притворов с помощью специальных уплотняющих упру­гих прокладок.

Силовые воздействия на витражи вос­принимаются импостами и обвязками коро­бок (обычно полого прямоугольного сечения), передающими усилия на несущий каркас и перекрытия здания.

Особенностью высоких витражей являются значительные линейные температурные деформации. В связи с этим крепление каркаса витража к конструкциям здания должно обеспечивать возможность его перемещения в вертикальной и горизонтальной плоскостях.

Особое значение это имеет для высоких витражей, расположенных под большепролетными сводчатыми и висячими покрытиями, которые также могут довольно значительно перемещаться в вертикальной плоскости. Каркас витража должен иметь специальные конструкции креплений к покрытию здания. Если стойки жестко закреплены на нижней опоре, то верхнее крепление к покрытию осуществляется подвижным, допускающим .перемещение конца импоста в вертикальной плоскости. Если стойки подвешены к покрытию, то нижнее крепление должно устраиваться подвижным в верти­кальной плоскости.

Для увеличения просматриваемости витрин и исходя из архитектурно-художествен- ных соображений в некоторых случаях устраивают стыки витринных стекол без импостов.

Например: На рис. полированные витринные стекла стыкуются непосредственно, а стойки в виде стальных труб расположены за стеклом, которое крепится к ним с помощью штыря в муфте и накладок с упругой резиновой прокладкой.

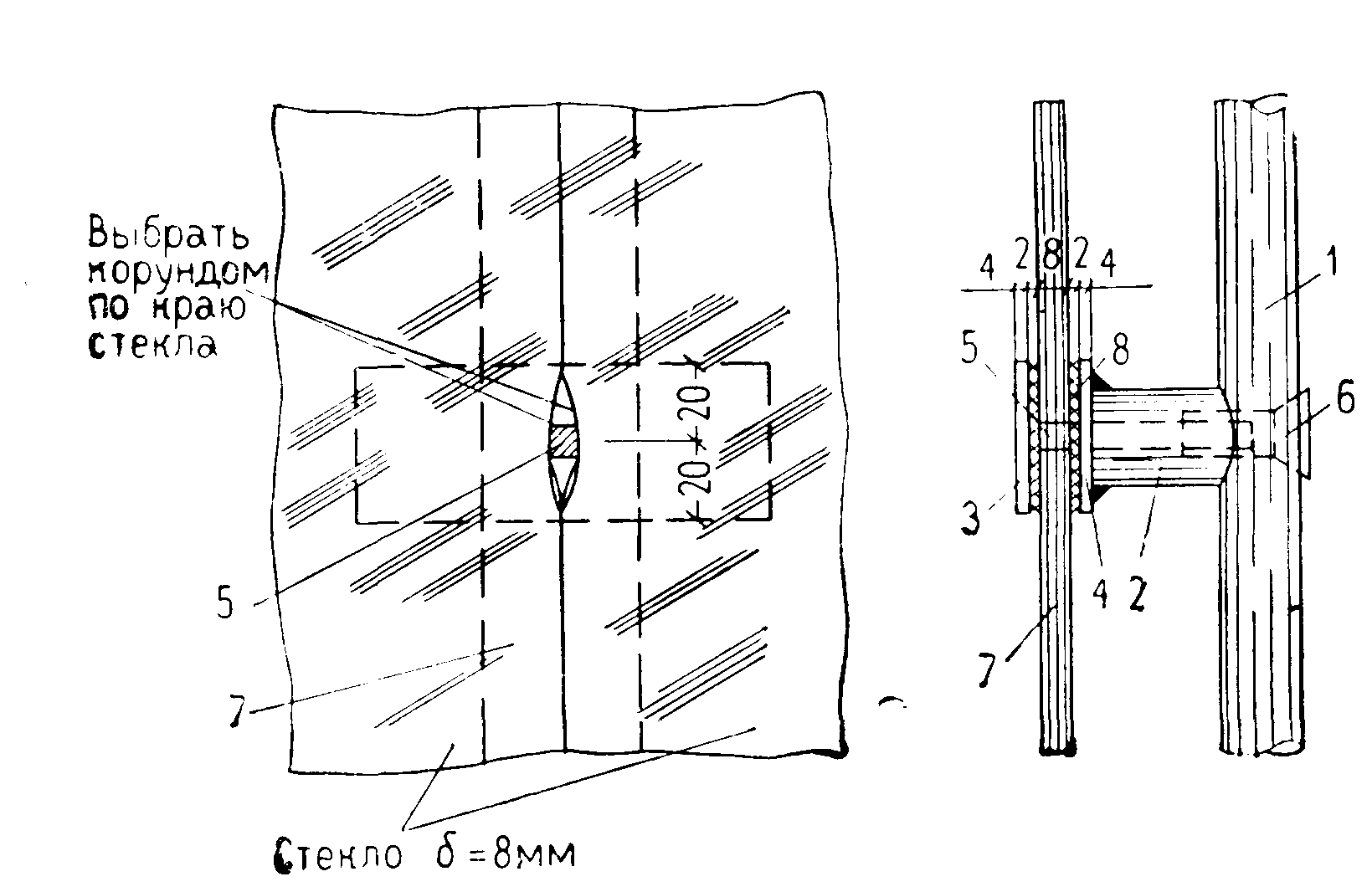

Пример крепления стекол без импостов с трубчатой опорой позади стекла:

1 - стойка; 2 - муфта; 3 – прижимы; 4 – накладка; 5 – штырь; 6 – муфта с резьбой; 7 – полированное стекло; 8 – резиновая прокладка.

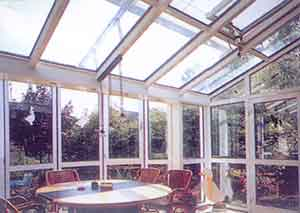

Зимний сад из алюминиевого профиля с энергосберегающим стеклом имеет самый высокий уровень теплозащиты и меньший вес, чем конструкции таких же размеров из других материалов с другим остеклением. Сооружения из алюминия являются самонесущими и при этом смотрятся необычайно воздушно - алюминиевые рамы никогда не создают давящего ощущения. Стеклопакеты же способствуют высокой теплоизоляции, а от качества стекла, из которого они изготовлены, зависит еще и защита от ультрафиолетового и инфракрасного излучения.

Возможна установка в стеклопакеты гаммы витражей, декоративных элементов, тонированного, зеркального, пуленепробиваемого стекла. Современные конструкции зимних садов имеют систему отвода конденсата по специальным каналам. В конструкции зимнего сада необходимо предусмотреть разумный обогрев и вентиляцию. Важным аспектом является проветривание.

Для обеспечения циркуляции воздуха существуют специальные открывающиеся элементы ручного, электрического и дистанционного управления. Для стилевого решения зимнего сада можно использовать раздвижные двери, что украшает конструкцию зимнего сада в целом и гармонично связывает ее с окружающим ландшафтом.
