Глава IV. Специальные конструктивные элементы общественных зданий

§ 23. Конструкции балконов, амфитеатров и трибун

Для обеспечения необходимых условий видимости и зрительного восприятия в спор­тивных зданиях, сооружениях и зрелищных предприятиях устраиваются балконы, амфи­театры и трибуны с последовательным подъе­мом рядов мест для зрителей.

Балконы с большим числом рядов обычно располагаются в торцах зрительных залов против сцен или экранов, но могут устраи­ваться и вдоль боковых стен залов. По усло­виям зрительного восприятия сцен и экранов боковые балконы не могут иметь большую глубину, и их конструктивное решение осу­ществляется в виде консольных балок или плит, заделанных в боковых стенах зала или в несущем каркасе. Более сложными являют­ся конструкции торцевых балконов со значи­тельным числом рядов мест.

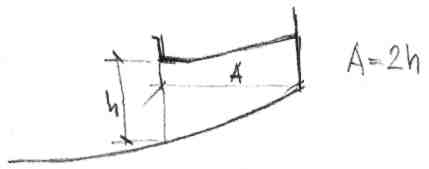

Вынос торцевых балконов ограничивается удвоенной высотой от пола амфитеатра или партера до низа балкона (под его барьером), т. е. примерно 6 м, в более редких случаях 9 м. Несущие конструкции балконов устраи­ваются в виде рамно-консольных, балочных и балочно-консольных систем.

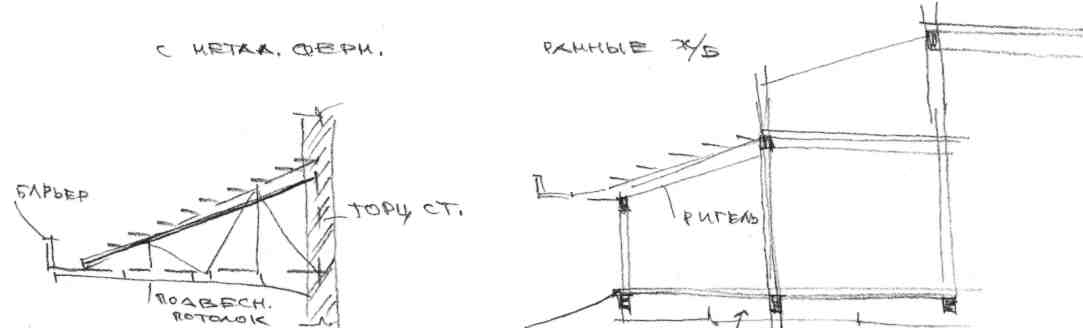

1. Консольные конструкции применяются, как правило, при выносах балконов - 6, реже - 9 м. Консоли в виде балок или ферм жестко закрепляются одним концом в торцевой сте­не или служат консольным элементом рамно­го каркаса стен зала. В консольных конст­рукциях момент возрастает к опоре, и поэто­му высота консолей к опоре может увеличиваться, что обычно согласуется с про­филем подъема рядов мест на балконе.

Консоли могут устраиваться в виде сталь­ных треугольных ферм или консольной части верхнего наклонного ригеля железобетонных рам. Наклон верхнего пояса ферм или ригеля соответствует расчетной линии подъема мест для зрителей.

Консоли - через 3-6 м и жестко соединены между собой поперечными балками и раскосами.

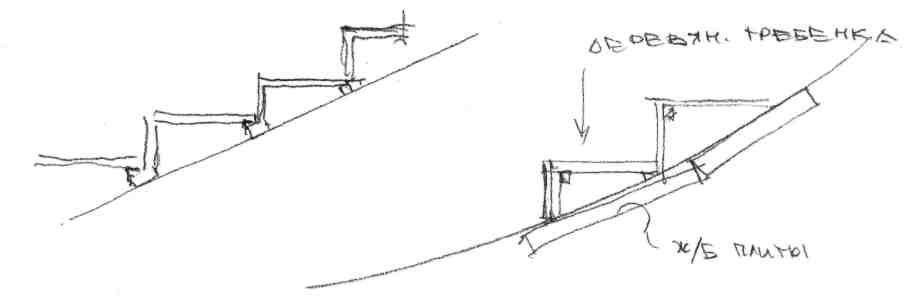

Для образования ступеней поднимающихся рядов мест («гребенки») по верхнему поясу ферм или по ригелю рамы укладываются сборные железобетонные Г-образные балки, служащие основанием пола балкона.

Если подъем ступеней «гребенки» делается переменной величины, применяется покрытие из железобетонных плит, служащих основанием для устройства деревянных ступеней с разной величиной подъема. К нижнему поясу консоли крепится подвес­ной акустический потолок, который одновре­менно используется для размещения прибо­ров освещения.

Широкое применение находят балконы, располагаемые над фойе или другими при­мыкающими к залу помещениями и частично выступающими внутрь зала. В этом случае конструкция балкона является, как сказано выше, консольным элементом ригеля рам.

Наклонные ригели со стороны фойе обычно от­крыты и являются архитектурным элементом интерьера. В больших залах применяется многоярусное расположение балконов, общее пространственное построение которых отвеча­ет требованиям к подъему рядов мест.

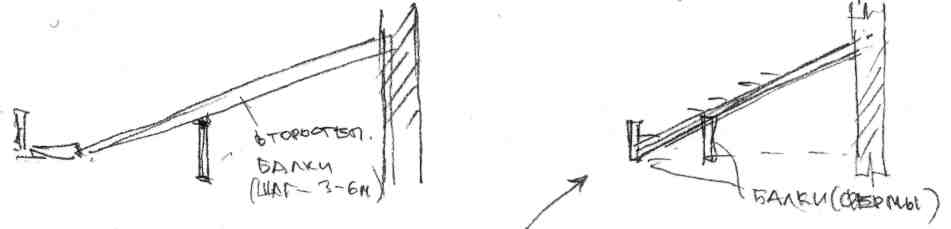

1. Балочные конструктивные системы балко­нов применяются при значительных выносах и ширине залов 30 м, а в уникальных залах - при больших пролетах.

Несущие конструкции - железобетонные или стальные балки-стенки или фермы с парал­лельными поясами, опирающиеся на боковые стены зала.

Высота балок-стенок может достигать 1,5-3,5 м. Переднюю балку-стенку или ферму обычно совмещают с барьером балкона и облицовывают декора­тивными материалами. Балки-стенки соединя­ются между собой связями. По основным не­сущим балкам или фермам в поперечном направлении через 3-6 м укладываются вто­ростепенные балки с уклоном, установлен­ным расчетом подъема рядов мест на балко­не. Второстепенные балки служат основани­ем для устройства ступенчатой поверхности балкона. Возможно размещение первой бал­ки-стенки или фермы на некотором удалении от края балкона. В этом случае второстепен­ные балки делаются с консолями, которые образуют край балкона.

В зрелищных зданиях находят широкое применение залы с амфитеатрами. Амфитеатры так же как балконы, имеют профиль подъема рядов мест, определяемый на основе расчета условий видимости, но располагаются над вспомогательными помещениями подвального и первого этажей, где возможно размещение вертикальных опор (колонн или стен).

Конструкции амфитеатров проще, чем балконов. Несущие конструкции амфитеатров делаются балочными или рамными.

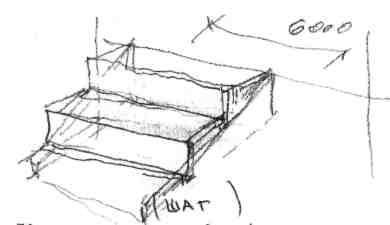

При использовании сборных ж/б конструкций шаг колонн принимается в соответствии с унифицированной модульной сеткой 6х6 или укрупненной. Ригели укладываются наклонно, колонны каждого ряда имеют различную высоту (см. рис.).

Особенностью амфитеатров в некоторых зальных помещениях является криволинейное очертание рядов мест в плане с относительно небольшим радиусом кривизны. Это вызывает необходимость размещения рядов колонн под амфитеатром по радиусам, по кривым или ломаным линиям, вписанным в эти кривые. Как известно, профиль подъема рядов мест амфитеатра должен быть криволинейным или ломаным с увеличением расстояний между переломами по мере удаления от объ­екта наблюдения. В соответствии с этим ригель также должен иметь ломаное очертание (см. рис.а) и элементы разных размеров. Колонны в этом случае целесообразно размещать в местах переломов, т. е. на разных расстояниях одна от другой, что нарушает модульную систему.

Устройство «гребенки» в криволинейных амфитеатрах вызывает необходимость в разноразмерных плитах или сборных элементах, укладываемых на ригели. В конструктивных решениях амфитеатров возможно также применение горизонтального расположения ригелей перпендикулярно уклону амфитеатра (см. рис.б). В этом случае при равномерной расстановке колонн ригели могут быть однотипные только в каждом ряду колонн. Выполнение многопролетного ригеля ломаного очертания с различными размерами пролетов (в соответствии с расчетным профилем подъема рядов мест) из монолитного железобетона не представляет значительных трудностей. Гребенка в этом случае может осуществляться из сборных Г-образных элементов или из плит, а также в виде монолитной железобетонной плиты, на которой устраиваются деревянные ступени.

Трибуны в крытых и открытых спортивных сооружениях устраиваются так же, как амфитеатры и балконы в зрелищных зданиях, но по условиям видимости с более крутыми уклонами.

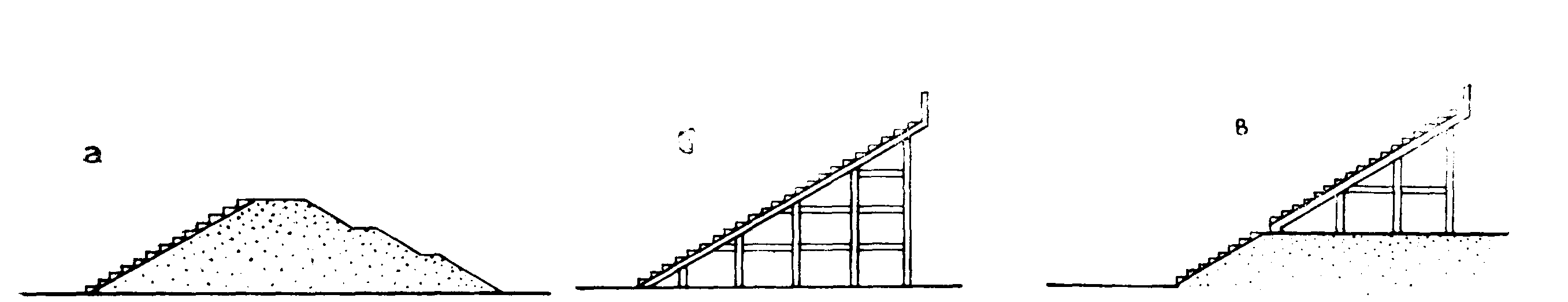

В открытых спортивных сооружениях трибуны могут быть земляные, в виде стоечно-балочных (рамных) систем и смешанного типа — земляные в нижней части и в виде стоечно-балочных сооружений - в верхней (см.рис.). Земляные трибуны располагаются на естественном откосе или на насыпном земляном валу с гребенкой, устраиваемой по уплотненному грунту и бетонной подготовке.
