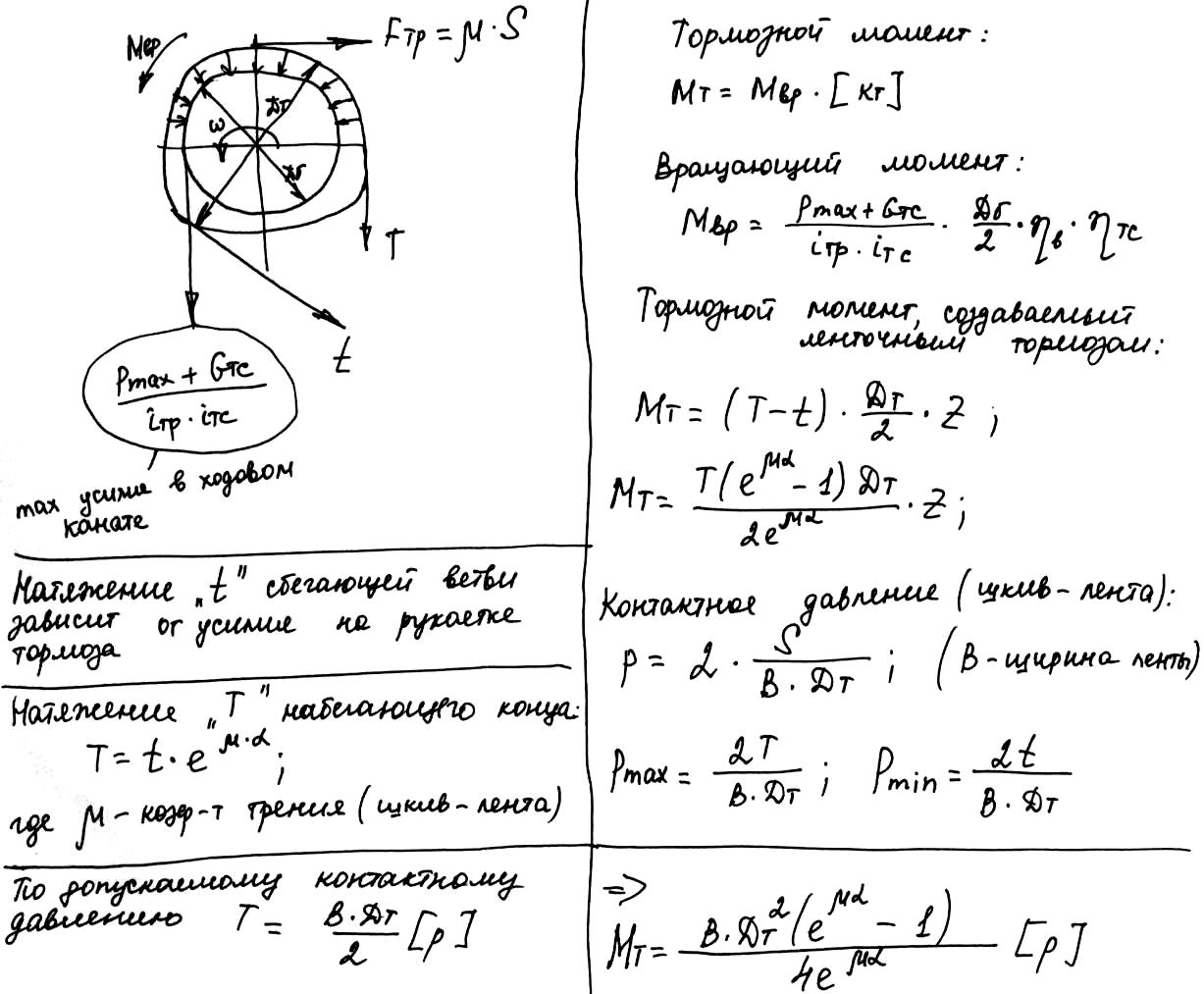

Тормозные устройства буровой лебедки. Расчетная схема и выбор конструктивных размеров ленточного тормоза.
Тормозные устройства, применяемые в буровых машинах и механизмах, по назначению делятся на основные и вспомогательные. Основные предназначены для остановки машин и механизмов и приводятся в действие в конце движения либо при длительных перерывах в работе, вспомогательные же — для длительного торможения с целью снижения скорости движения. В качестве основных тормозов в буровых машинах и механизмах используются фрикционные тормозные устройства, которые подразделяются на ленточные и колодочные.
В ленточном тормозе рабочий элемент — гибкая лента с фрикционными накладками, которые прижимаются к тормозному шкиву при угловом смещении одного из концов ленты. В колодочном тормозе рабочий орган — колодки, которые при встречном линейном смещении прижимаются к наружной поверхности тормозного барабана.
Вспомогательные тормоза буровой лебедки. Конструктивная схема гидродинамического тормоза, принцип действия. Основные параметры.
Электромагнитные тормоза, применяемые в буровых лебедках, делятся на индукционные и порошковые.
Индукционный тормоз – В результате взаимодействия тока якоря с магнитным полем возникает тормозной момент, противодействующий вращению подъемного вала лебедки под действием спускаемой колонны труб. Кинетическая энергия спускаемого груза поглощается якорем и вызывает его нагрев. Для снижения температуры нагрева и обеспечения нормальной работы обмоток возбуждения и подшипников электромагнитные тормоза снабжаются воздушным и водяным охлаждением.
Порошковые тормоза отличаются от индукционных тем, что воздушный зазор между станиной и якорем заполнен ферромагнитным порошком, повышающим магнитную проницаемость зазора и в результате этого величину создаваемого тормозного момента. Кроме того, посредством порошка образуется механическая связь между станиной и якорем тормоза и благодаря этому частота вращения не влияет на величину тормозного момента.
Г
идродинамические
тормоза
буровых лебедок, используемые для
ограничения скорости спуска бурильных
и обсадных труб в скважину, представляют
собой лопаточное гидравлическое
устройство, состоящее из вращающегося
ротора и неподвижного статора, рабочая
полость которых заполнена жидкостью.
Гидродинамический тормоз действует
подобно /гидромуфте в тормозном режиме,
при котором турбинное колесо заклинивается
и скольжение становится равным 100%. При
вращении радиальные лопатки ротора
отбрасывают жидкость от центра к
периферии и направляют ее на лопатки
статора. Пройдя по межлопаточным каналам
статора, жидкость вновь попадает на
лопатки ротора и, таким образом,
устанавливается замкнутая циркуляция
жидкости между ротором и статором.
Силы гидравлических сопротивлений, обусловленные трением жидкости в межлопаточных каналах и потерей напора на удары в вихревых зонах между лопатками ротора и статора, создают тормозной момент, противодействующий вращению ротора. Величина тормозного момента зависит от диаметра и частоты вращения ротора и регулируется уровнем наполнения гидродинамического тормоза рабочей жидкостью. Механические потери, вызываемые трением в опорах и уплотнениях вала ротора, не влияют существенно на величину тормозного момента. Механическая энергия, поглощаемая в процессе торможения, превращается в тепловую и вызывает нагрев рабочей жидкости и деталей гидродинамического тормоза.
Гидродинамические тормоза характеризуются внутренними и внешними показателями. К внутренним показателям, относятся расход и напор рабочей жидкости, циркулирующей в межлопаточной полости гидродинамического тормоза. Гидравлическая мощность, тормозной момент и угловая скорость — внешние показатели гидродинамического тормоза.
Гидравлическая мощность тормоза (в Вт)
где
—
плотность рабочей жидкости, кг/м8;
—
ускорение свободного падения, м/с2;
—
расход рабочей жидкости, равный объему
рабочей жидкости, протекающему через
лопастную систему в единицу времени,
м
/с;
Н
— напор
рабочей жидкости, м.
Тормозной момент, создаваемый гидродинамическим тормозом

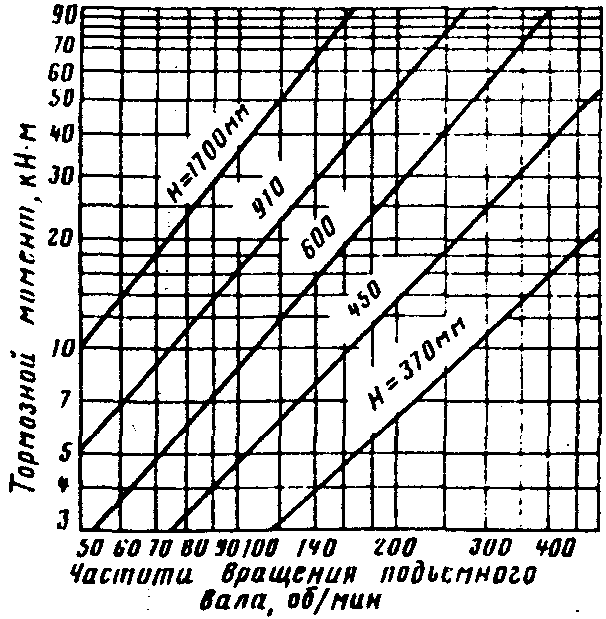

В
нешней
характеристикой гидродинамического
тормоза называют
зависимость тормозного момента от
частоты вращения ротора при постоянном
уровне наполнения.
