Талевая система. Назначение, состав, конструктивные схемы. Основные параметры и выбор кратности полиспаста.
В процессе проводки скважины подъемная система выполняет различные операции.
служит для проведения СПО с целью замены изношенного долота, спуска, подъема и удержания на весу бурильных колонн при отборе керна, ловильных или других работах в скважине, а также для спуска обсадных труб.
обеспечивает создание на крюке необходимого усилия для извлечения из скважины прихваченной бурильной колонны или при авариях с ней.
В связи с изменением веса бурильной колонны при подъеме для обеспечения минимума затрат времени подъемная система должна обладать способностью изменять скорости подъема в соответствии с нагрузкой. Она также служит для удержания бурильной колонны, спущенной в скважину, в процессе бурения.
П
одъемная
система установки представляет собой
полиспастный механизм, состоящий из
кронблока, талевого (подвижного) блока,
стального каната, являющегося гибкой
связью между буровой лебедкой и механизмом
крепления неподвижного конца каната.
Кронблок устанавливается на верхней
площадке буровой вышки. Подвижный конец
каната крепится к барабану лебедки, а
неподвижный конец — через приспособление
к основанию вышки. К талевому блоку
присоединяется крюк, на котором
подвешивается на штропах элеватор для
труб или вертлюг.

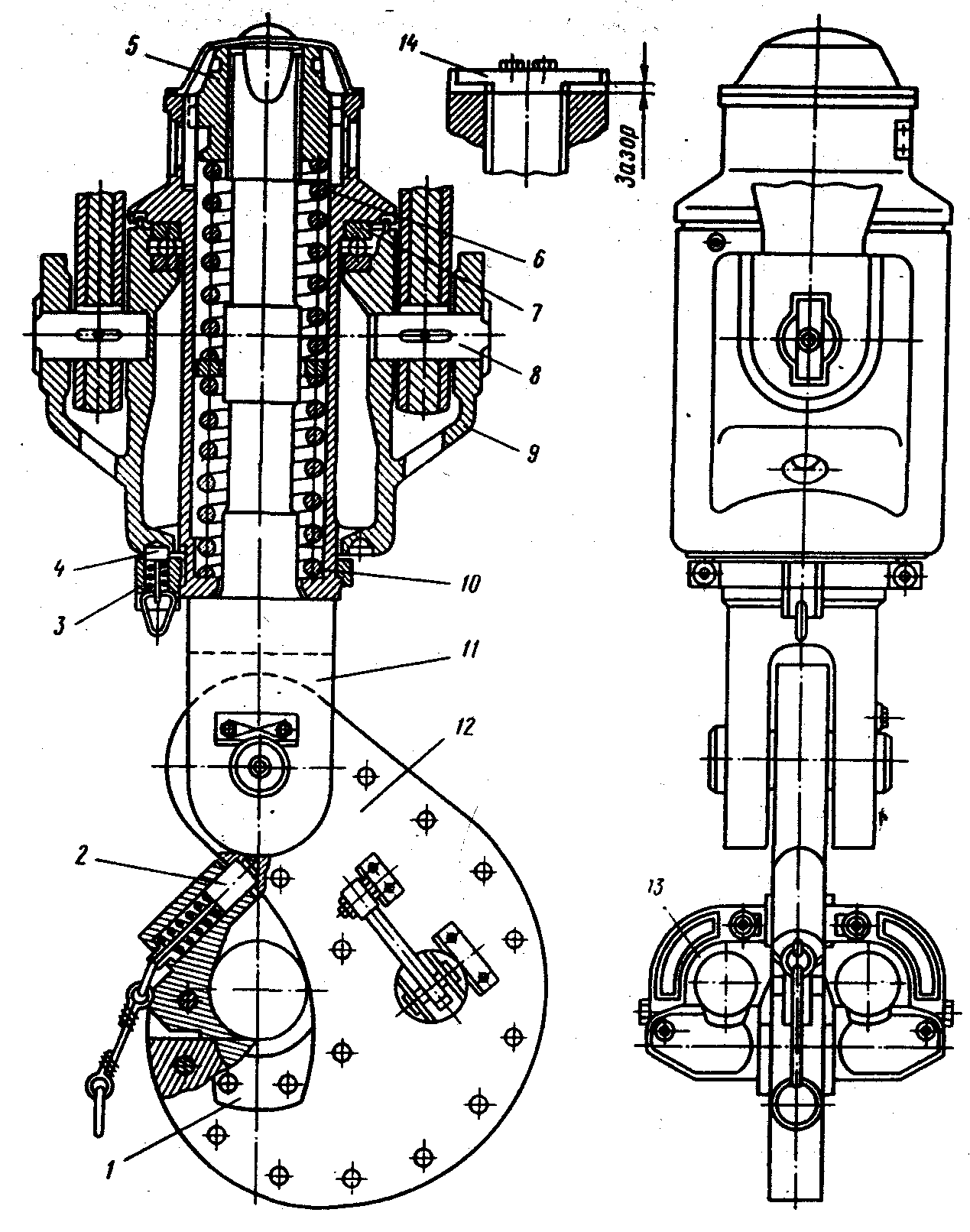

В настоящее время талевый блок и подъемный крюк во многих случаях объединяют в один механизм — крюкоблок.

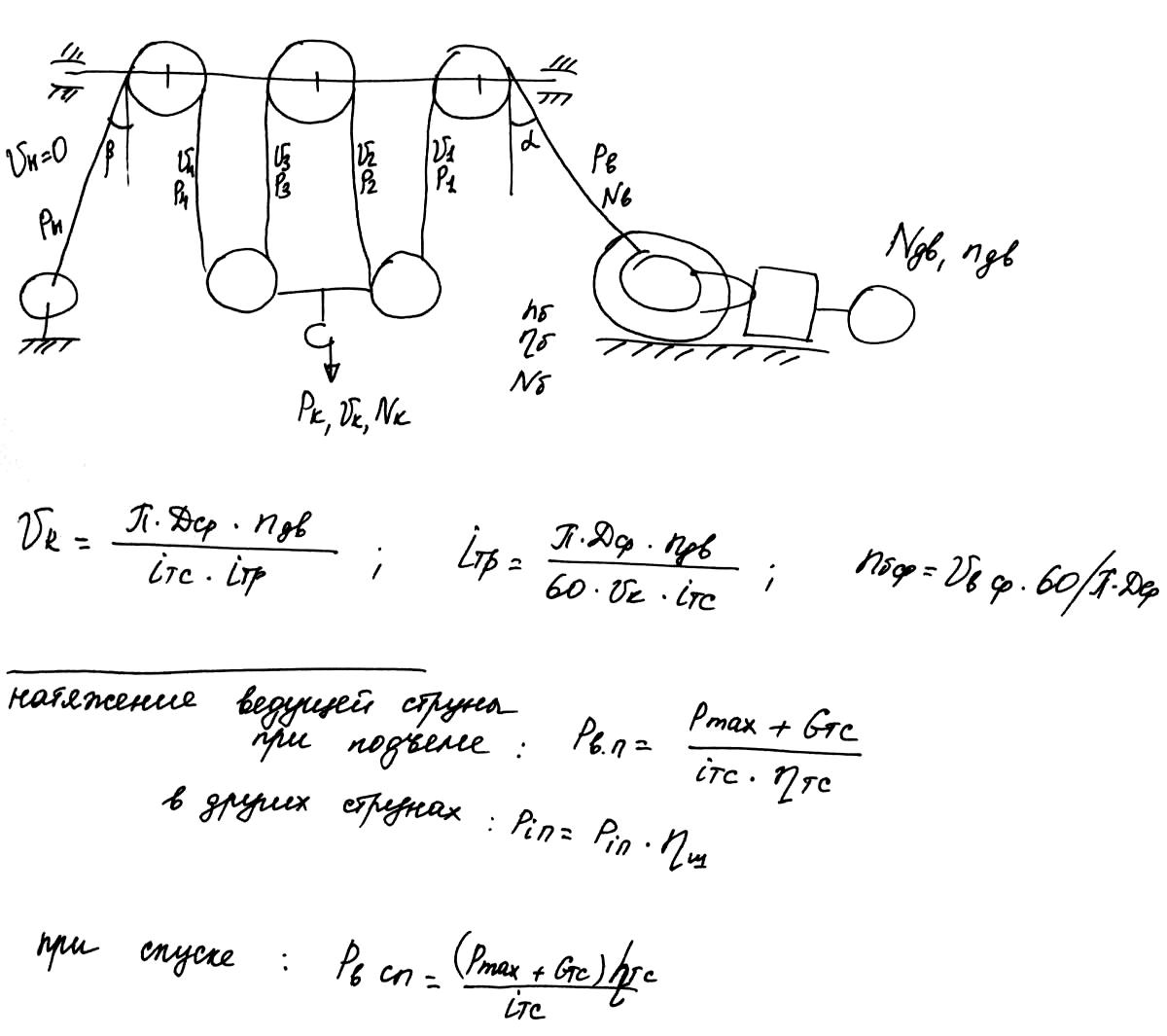

Скорости подъема крюка (в м/с) определяются по формуле
где
— частота вращения вала двигателя
лебедки, об/мин;
— средний
диаметр навивки каната на барабан
лебедки, м;
— кратность оснастки талевой системы;
— передаточное число трансмиссии (от
вала двигателя до лебедки).
Детали и узлы талевого механизма рассчитываются на прочность по наиболее опасным нагрузкам, включающим максимальную рабочую нагрузку и собственный вес подвижных частей талевого механизма.
расчетные нагрузки составляют:
для деталей крюка
для деталей талевого блока
для деталей кронблока
Здесь Ркр; Ртб, Ркб - расчетные нагрузки для деталей крюка, талевого блока и кронблока; Рmax - допускаемая нагрузка на крюке; Gшт; Gэл; Gкр; Gт.б - вес штропов, элеватора, крюка и талевого блока; Gт - вес подвижных частей талевого механизма.
От кратности оснастки зависят диаметр и длина используемого каната, кинематика и нагруженность всей подъемной части бурового комплекса, включающей талевый механизм, буровую лебедку и ее привод. С увеличением кратности оснастки уменьшаются усилия в струнах каната и пропорционально возрастает длина каната, необходимая для подъема талевого блока на заданную высоту.
Буровые лебедки. Исходные данные. Классификация и выбор основных параметров буровой лебедки.
Буровые лебедки относятся к главным агрегатам бурового комплекса, определяющим эффективность бурения. Следует учитывать, что они используются как при спускоподъемных операциях, так и при разбуривании забоя скважины.
К основным технологическим функциям лебедки относятся:
поддержание заданной нагрузки на долото и подача бурильной колонны при разбуривании забоя скважины;
наращивание колонны по мере углубления скважины;
подъем на поверхность и спуск в скважину бурильной колонны для смены долот, забойных двигателей и извлечения керна;
спуск колонны обсадных труб при креплении скважины;
спуск и подъем на трубах контрольно-измерительных приборов и ловильного инструмента при испытаниях и освоении скважин, ликвидации прихватов и других аварий в скважине.
