Гидравлические передачи. Гидромуфты. Конструктивная схема и механические характеристики. Принцип действия и внешняя характеристика комплексного гидротрансформатора.
В гидромеханических передачах механические передачи сочетаются с гидродинамическими. В приводе буровых установок преимущественно используют гидротрансформаторы.

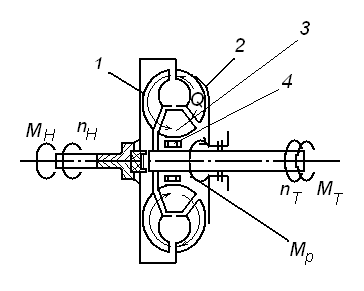

Гидротрансформаторы конструктивно отличаются от гидромуфт тем, что в их рабочей полости, кроме турбинного 1 и насосного 2 колес, устанавливается неподвижный лопаточный аппарат 5, называемый реактором. Преобразование момента в гидротрансформаторе происходит в результате воздействия лопаток реактора на скорость и направление потока жидкости, поступающей из насосного колеса на турбину.
Преобразующие
свойства гидротрансформатора и высокий
к.
п. д. гидромуфты в определенной степени
совмещаются в комплексном
гидротрансформаторе, конструктивное
отличие которого
состоит в том, что реактор соединяется
с корпусом через муфту
свободного хода МСХ 4.
При
больших нагрузках, когда момент на
турбине М
больше
момента насосного колеса МН,
на
реакторе возникает момент Мр,
заклинивающий
МСХ и удерживающий
реактор в неподвижном состоянии.
При уменьшении нагрузки, когда момент на турбине оказывается равным или меньше момента насоса колеса, МСХ расклинивается и реактор вращается в сторону насосного колеса, не влияя на поток рабочей жидкости. Таким образом, комплексный гидротрансформатор способен работать в режимах гидротрансформатора и гидромуфты. В любом случае алгебраическая сумма моментов, приложенных к гидротрансформатору, равна нулю:
М
+ МР
- М
= 0.
Из рассмотренного условия следует, что момент на валу турбины МТ, расходуемый на преодоление внешней нагрузки, равен по абсолютной величине сумме моментов, затраченных на закручивание потока рабочей жидкости:
М = М + МР.
Основные параметры гидротрансформатора:
коэффициент трансформации момента вращения
К= М / М =1+ МР / М
коэффициент полезного действия
η = М n / М n
где i = n / n — передаточное отношение гидротрансформатора.

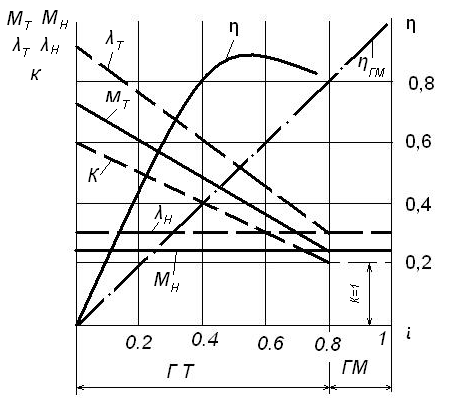

Внешняя характеристика комплексного гидротрансформатора, показанная на рис. XVI.16, б сплошными линиями, представляет собой графически выраженную зависимость к. п. д. и вращающих моментов насосного и турбинного колес от передаточного отношения при постоянной частоте вращения насосного колеса. Как видно, внешняя характеристика комплексных гидротрансформаторов разделена на зоны ГТ и ГМ, определяющие работу соответственно в режимах гидротрансформатора и гидромуфты.
В приводе буровых насосов гидравлические передачи обеспечивают автоматическое изменение давления и подачи при изменении гидравлических сопротивлений в системе циркуляции промывочного раствора. Способность гидротрансформатора развивать большие вращающие моменты при малой частоте вращения турбинного колеса создает условия для пуска насосов под нагрузкой, т. е. без применения пусковых задвижек. В приводе ротора гидромеханическая силовая передача по сравнению с механической передачей обеспечивает более благоприятный режим бурения и снижение аварий с бурильными трубами,
