3. Двигатель постоянного тока с параллельным возбуждением
(α=10÷40, 2 и 3- характеристики жёсткие ) .
4. Двигатель постоянного тока со смешанным возбуждением.
5. Двигатель постоянного тока с последовательным возбуждением
( 4 и 5 α ≤ 10 характеристики мягкие)
Двигатели постоянного тока. Регулирование частоты вращения электродвигателей постоянного тока.
Двигатели основного привода буровой установки выбирают в зависимости от ожидаемых источников питания, величины требуемой мощности и ограничений по массе и габаритам. При выборе двигателей учитывают механические характеристики буровых насосов, ротора и лебедки, обусловленные технологией бурения и спускоподъемных операций.
В числе преимуществ электродвигателей при использовании их в приводе буровых установок следует отметить экономичность и надежность, способность реверсирования и преодоления кратковременных перегрузок, бесшумность работы и сохранение чистоты окружающей среды и рабочих мест.
Тип электродвигателя выбирают с учетом его механических характеристик. Различают естественную и искусственную механические характеристики электродвигателя. Первая соответствует номинальным условиям его питания, нормальной схеме соединений и отсутствию каких-либо добавочных сопротивлений в цепях двигателя. Искусственные характеристики получаются при изменении напряжения на зажимах двигателя, включении добавочных сопротивлений в цепи двигателя и соединении этих цепей по специальным схемам.
Естественная механическая характеристика электродвигателей.
1 .Синхронный двигатель абсолютно жёсткий.
(α = ∞ , Δn=0.)
2. Асинхронный двигатель с короткозамкнутым ротором.
3. Двигатель постоянного тока с параллельным возбуждением
(α=10÷40, 2 и 3- характеристики жёсткие ) .
4. Двигатель постоянного тока со смешанным возбуждением.
5. Двигатель постоянного тока с последовательным возбуждением
( 4 и 5 α ≤ 10 характеристики мягкие)
Регулирование двигателей постоянного тока.

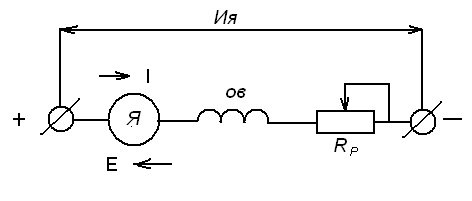

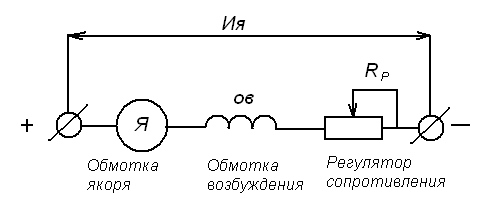

а)Регулирование двигателя постоянного тока с последовательным возбуждением.

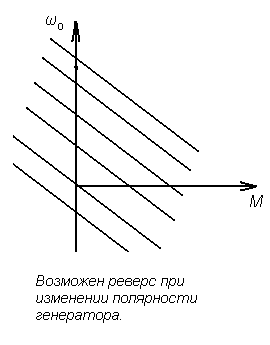

б)Регулирование двигателя постоянного тока с независимым возбуждением.
ω
=
ω=
В)Регулирование двигателя постоянного тока со смешанным возбуждением.
ω =

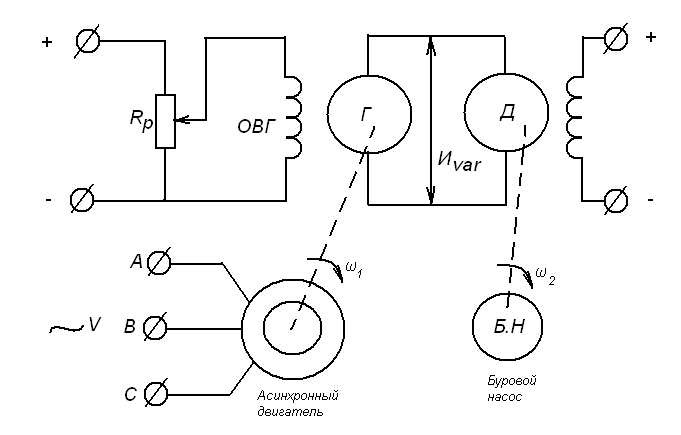

г)Регулирование двигателя постоянного тока от электромагнитных преобразователей переменного тока, поступающих от сети или от автономных дизель-электрических станций.
Силовые передачи трансмиссий буровых установок. Конструктивная схема и основные параметры шинно-пневматических муфт.
Силовые передачи представляют собой устройства, предназначенные для передачи мощности от двигателей лебедке, насосам, ротору и другим потребителям энергии буровой установки.
В приводе буровых установок используются механические, гидравлические, электрические и пневматические передачи, различающиеся по способу преобразования передаваемого вращающего момента. Как правило, гидравлические и электрические передачи используются в сочетании с механическими, образуя гидромеханические и электрические передачи.
Механические передачи наиболее просты и надежны в эксплуатации, отличаются ступенчатым изменением частоты вращения и сравнительно высоким к. п. д., не зависящим от передаточных чисел. В приводе буровых установок используются следующие виды механических передач: понизительные зубчатые редукторы, суммирующие и раздаточные цепные редукторы, клиноременные и карданные передачи, цепные и зубчатые коробки перемены передачи, шинно-пневматические муфты и другие устройства, выбираемые в зависимости от используемых двигателей, назначения и компоновки привода.

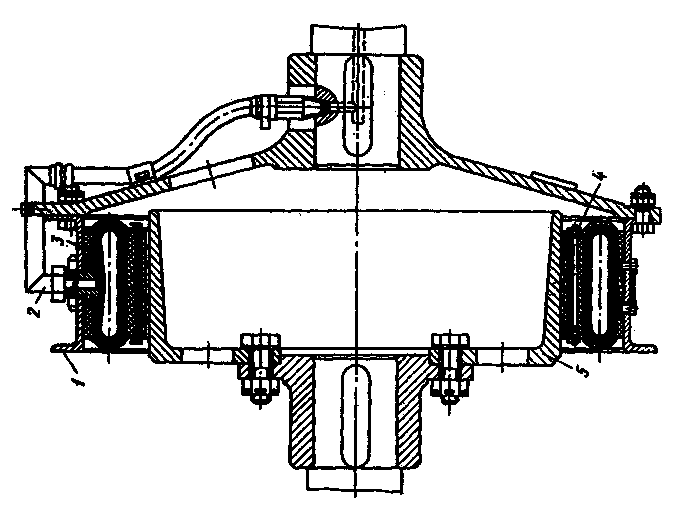

Ш
инно-пневматическая
муфта состоит из концентрично расположенных
обода 1 и шкива 5, между которыми помещается
резинокордный баллон З с фрикционными
накладками. Сжатый воздух через ниппель
2 поступает в баллон и прижимает накладки
4 к поверхности шкива. В рассматриваемой
конструкции баллон крепится к стальному
ободу и под давлением воздуха обжимает
шкив.
Момент сцепления обжимной шинно-пневматической муфты
где Р- радиальное
усилие, создаваемое давлением воздуха
в баллоне; Р
-
центробежная сила, отжимающая фрикционные
накладки; D-
наружный диаметр шкива муфты (диаметр
поверхности трения);
-
коэффициент трения.
Радиальное усилие, создаваемое давлением воздуха в баллоне муфты:
где - давление в баллоне; - давление, необходимое для выбора зазора между накладками и шкивом муфты; F- площадь поверхности кольцевой полости баллона, передающей давление на шкив.
Центробежная сила, отжимающая фрикционные накладки:
где m- масса фрикционных накладок и других частей баллона, отжимаемых центробежными силами; v- окружная скорость центра тяжести отжимаемой части; R- расстояние от оси вращения до центра тяжести отжимаемой части баллона ( R=D/2); n- частота вращения муфты, об/мин.
Подставляя значения P и P в формулу (16.1), получаем
Из полученной формулы следует, что момент сцепления шинно-пневматической муфты достигает наибольшего значения в тормозном режиме (n=0):
С увеличением частоты вращения момент сцепления обжимных шинно-пневматических муфт снижается и достигает нуля при условии
Частоту вращения, при которой момент сцепления муфты равен нулю, называют предельной частотой вращения муфты:

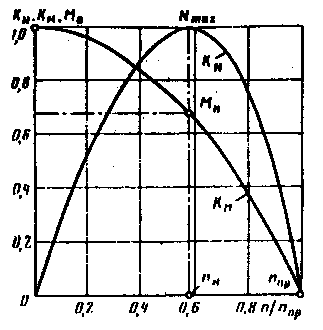

В
лияние
частоты вращения на величину момента
сцепления муфты учитывается коэффициентом
момента:
г
— момент сцепления муфты при частоте
вращения п.
Влияние частоты
вращения муфты на величину передаваемой
мощности учитывается коэффициентом
мощности:
,
где
—
мощность, передаваемая муфтой при
частоте вращения n;
— максимальная мощность, передаваемая
муфтой при номинальной частоте вращения.
