Асинхронные электродвигатели. Механические характеристики. Регулирование частоты вращения асинхронных двигателей.
Двигатели основного привода буровой установки выбирают в зависимости от ожидаемых источников питания, величины требуемой мощности и ограничений по массе и габаритам. При выборе двигателей учитывают механические характеристики буровых насосов, ротора и лебедки, обусловленные технологией бурения и спускоподъемных операций.
В числе преимуществ электродвигателей при использовании их в приводе буровых установок следует отметить экономичность и надежность, способность реверсирования и преодоления кратковременных перегрузок, бесшумность работы и сохранение чистоты окружающей среды и рабочих мест.
Тип электродвигателя выбирают с учетом его механических характеристик. Различают естественную и искусственную механические характеристики электродвигателя. Первая соответствует номинальным условиям его питания, нормальной схеме соединений и отсутствию каких-либо добавочных сопротивлений в цепях двигателя. Искусственные характеристики получаются при изменении напряжения на зажимах двигателя, включении добавочных сопротивлений в цепи двигателя и соединении этих цепей по специальным схемам.
Асинхронные двигатели с фазным ротором применяются в приводе лебедки, насосов и ротора. Управляют этими двигателями с помощью специальных станций, которые осуществляют плавный пуск двигателя с малым пусковым током.

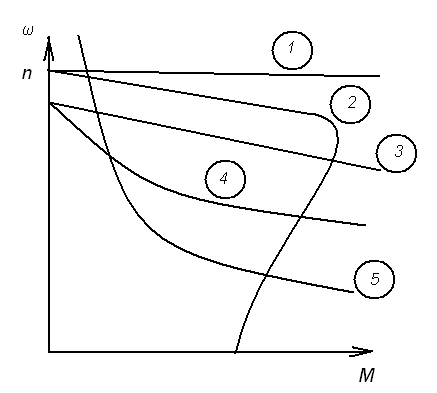

Естественная механическая характеристика электродвигателей.
1
.Синхронный
двигатель абсолютно жёсткий.
(α = ∞ , Δn=0.)
2. Асинхронный двигатель с короткозамкнутым ротором.
3. Двигатель постоянного тока с параллельным возбуждением
(α=10÷40, 2 и 3-
характеристики жёсткие ) .
4. Двигатель постоянного тока со смешанным возбуждением.
5. Двигатель постоянного тока с последовательным возбуждением
( 4 и 5 α ≤ 10 характеристики мягкие)
Мягкие искусственные характеристики имеют:
а) асинхронные двигатели с фазным ротором.

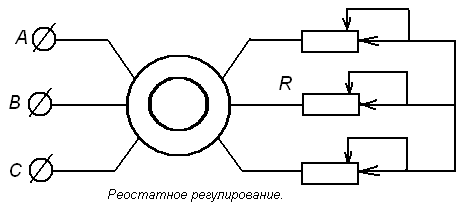

Регулирование асинхронного двигателя с фазным ротором.
ω
=
Частное регулирование асинхронного двигателя.
~ U,
f
=const
f
ω
=

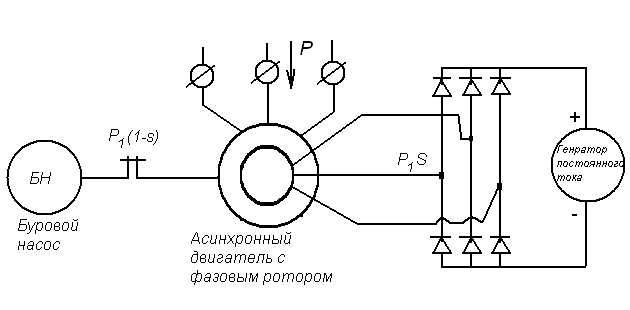

Регулирование асинхронного двигателя получившего название вентильно-машинного каскада.
Асинхронные электродвигатели с короткозамкнутым ротором проще и дешевле двигателей с фазным ротором, не требуют сложной пусковой аппаратуры.
Привод вспомогательных машин и механизмов буровых установок преимущественно осуществляется асинхронными электродвигателями с короткозамкнутым ротором. Исключение составляют вспомогательная лебедка, в приводе которой используется асинхронный двигатель с фазным ротором, и автоматический регулятор подачи долота, силовой узел которого приводится от двигателя постоянного тока.
Электродвигатели постоянного тока. Основные зависимости и механическая характеристика электродвигателей постоянного тока.
Двигатели основного привода буровой установки выбирают в зависимости от ожидаемых источников питания, величины требуемой мощности и ограничений по массе и габаритам. При выборе двигателей учитывают механические характеристики буровых насосов, ротора и лебедки, обусловленные технологией бурения и спускоподъемных операций.
В числе преимуществ электродвигателей при использовании их в приводе буровых установок следует отметить экономичность и надежность, способность реверсирования и преодоления кратковременных перегрузок, бесшумность работы и сохранение чистоты окружающей среды и рабочих мест.
Тип электродвигателя выбирают с учетом его механических характеристик. Различают естественную и искусственную механические характеристики электродвигателя. Первая соответствует номинальным условиям его питания, нормальной схеме соединений и отсутствию каких-либо добавочных сопротивлений в цепях двигателя. Искусственные характеристики получаются при изменении напряжения на зажимах двигателя, включении добавочных сопротивлений в цепи двигателя и соединении этих цепей по специальным схемам.
Естественная механическая характеристика электродвигателей.
1 .Синхронный двигатель абсолютно жёсткий.
(α = ∞ , Δn=0.)
2. Асинхронный двигатель с короткозамкнутым ротором.
