28. Вторичное регулирование частоты.

При выполнении регуляторов скорости турбин со статическими характеристиками первичное регулирование частоты не обеспечивает поддержание номинальной частоты в системе. Поэтому дополнительно применяют вторичное регулирование. Оно заключается в смещении характеристик регуляторов скорости турбин параллельно самим себе.

Вторичное регулирование может осуществляться вручную или автоматически.

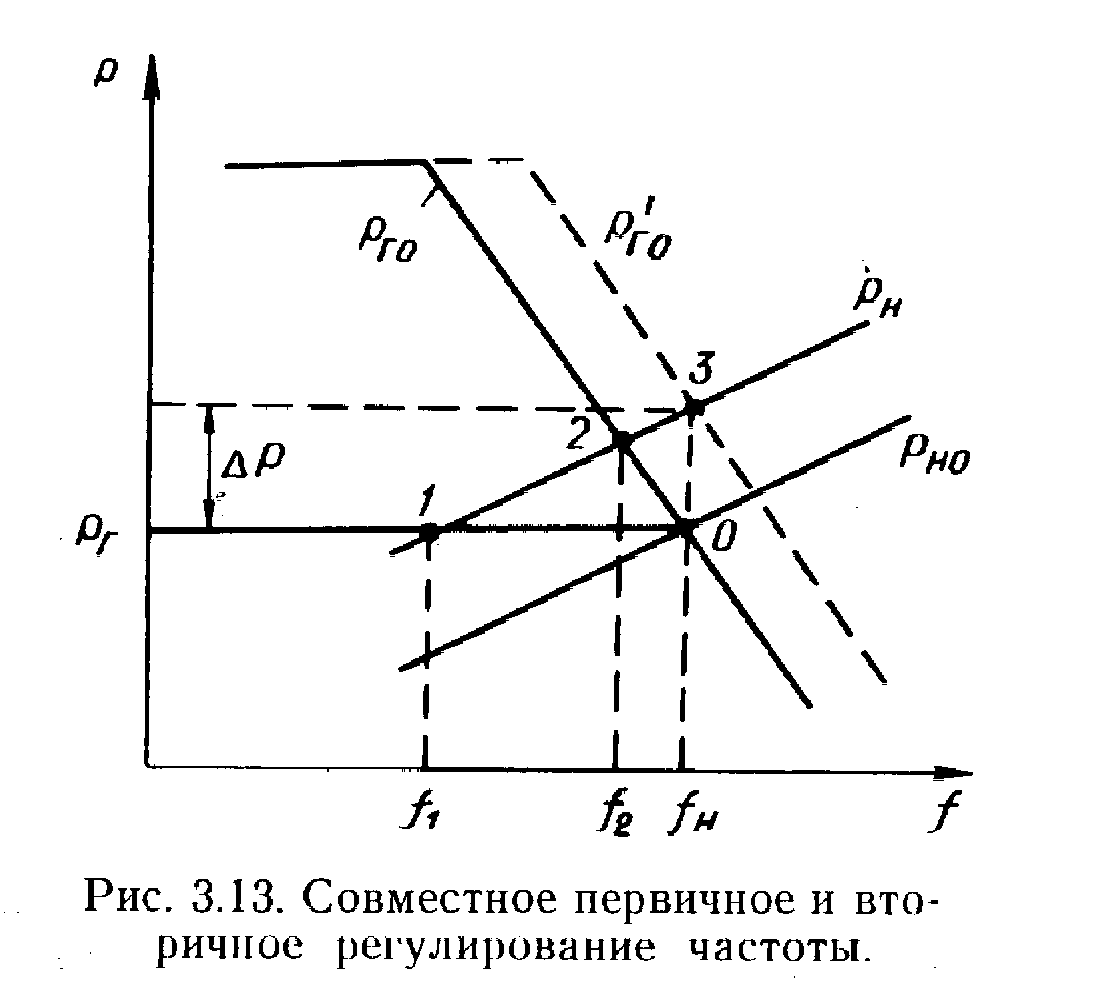

Рассмотрим совместный процесс первичного и вторичного регулирования частоты. Пусть известны усредненная характеристика регуляторов скорости генераторов системы Рго и статическая характеристика нагрузки Рно (рис3.13). В точке 0 имеется равновесие генерируемой и потребляемой мощности при частоте f_н. Если отсутствуют первичные регуляторы скорости, то при росте нагрузки потребителей мощность генераторов Р_г останется неизменной и частота снизится до f₁ а характеристика нагрузки переместится в точку 1 и займет положение Р_н.

При включенных регуляторах скорости генераторы наберут часть нагрузки, и пересечение характеристик Рг0 и Рн окажется в точке 2, а частота станет f2, причем f1<f2<fн- Наконец, при наличии регуляторов вторичного регулирования характеристика генераторов Рг0 будет смещаться до тех пор, пока частота не станет равной номинальной fн (точка 3, характеристика Р’_ГО) В результате весь прирост нагрузки ∆Р примут на себя генераторы станций.

Для выполнения вторичного регулирования частоты в системе обычно выделяют одну или несколько станций, а все остальные станции получают задание поддерживать постоянную нагрузку и участвуют только в процессе первичного регулирования частоты.

В первичном регулировании частоты участвуют все станции энергосистемы. Для вторичного регулирования выделяют только одну или несколько станции. Всем остальным станциям, не регулирующим частоту, дают задание поддерживать постоянную нагрузку.

Регулирующие станции должны иметь достаточный диапазон мощности для регулирования, т, е. они должны быть относительно мощными. Если диапазон регулирования исчерпан, то нужна помощь нерегулирующих, станций.

Регулирующие станции должны обладать достаточной скоростью набора нагрузки Эта скорость определяется возможным изменением нагрузки потребителей в утренние и вечерние максимумы.

29. Качество электроэнергии в системах электроснабжения и его обеспечение.

1. Отклонение напряжения – плавное изменение напряжения относительно его номинального значения.

   1. Установившееся отклонение напряжения

• Длительные 5%, р0.95

• Максимальные 5%

2. Колебания напряжения – быстрые, резкие, кратковременные изменения напряжения относительно исходного значения.

   1. Размах колебаний напряжения

   2. Доза Фликера колебаний – мера восприимчивости человека к колебаниям светового потока искусственных источников освещения.

3. Несинусоидальность напряжения. Источниками несинусоидального напряжения являются установки с нелинейными элементами (трансформаторы, выпрямительные и преобразовательные устройства).

   1. Коэффициент искажения несинусоидальности кривой напряжения , U_(n) – напряжение n – гармонической напряжения. N40, k_u=28, k_{u пред}=123.

   2. Коэффициент n – гармонической составляющей

4. Несимметрия напряжения – связана с неодинаковостью нагрузки в сети по фазам: 1) за счет подключения к разным фазам различной установленной мощности электроприемников; 2)вероятностная несимметрия.

   1. Коэффициент несимметрии напряжения по обратной последовательности

   2. Коэффициент несимметрии напряжения по нулевой последовательности

5. Провалы напряжения – кратковременное снижение напряжения ниже допустимого U<U_ном. В сетях до 20 кВ предельно допустимое время составляет 30 сек.

   1. Длительность провала напряжения t_п=t_к-t_н.

6. Импульс напряжения – резкое изменение напряжения длительностью до нескольких мс (грозовые и коммутационные импульсы).

   1. Импульсное напряжение.

7. Временное перенапряжение – может появляться как в послеаварийных режимах, так и при грозах и коммутациях.

7.1 Коэффициент временного перенапряжения .

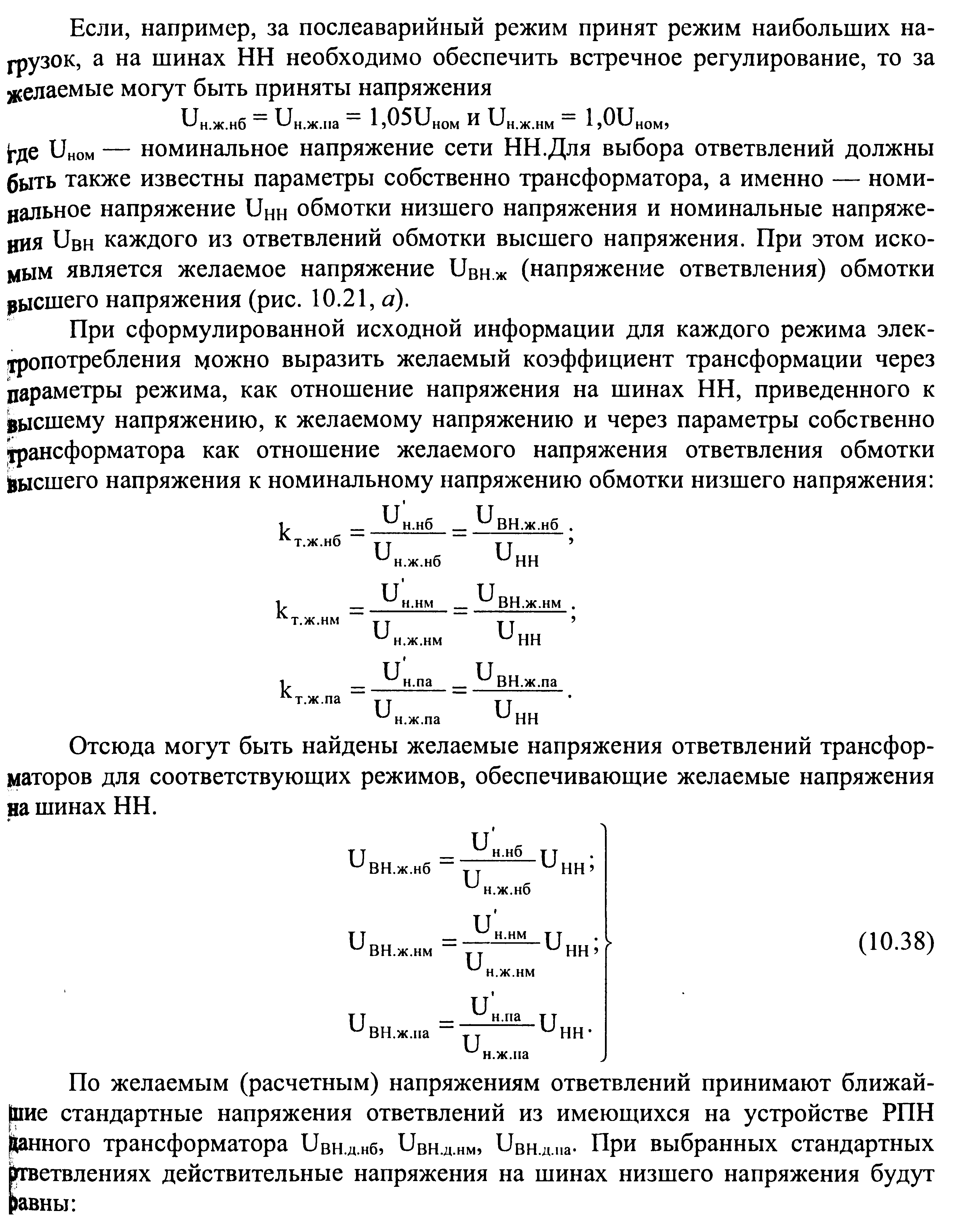

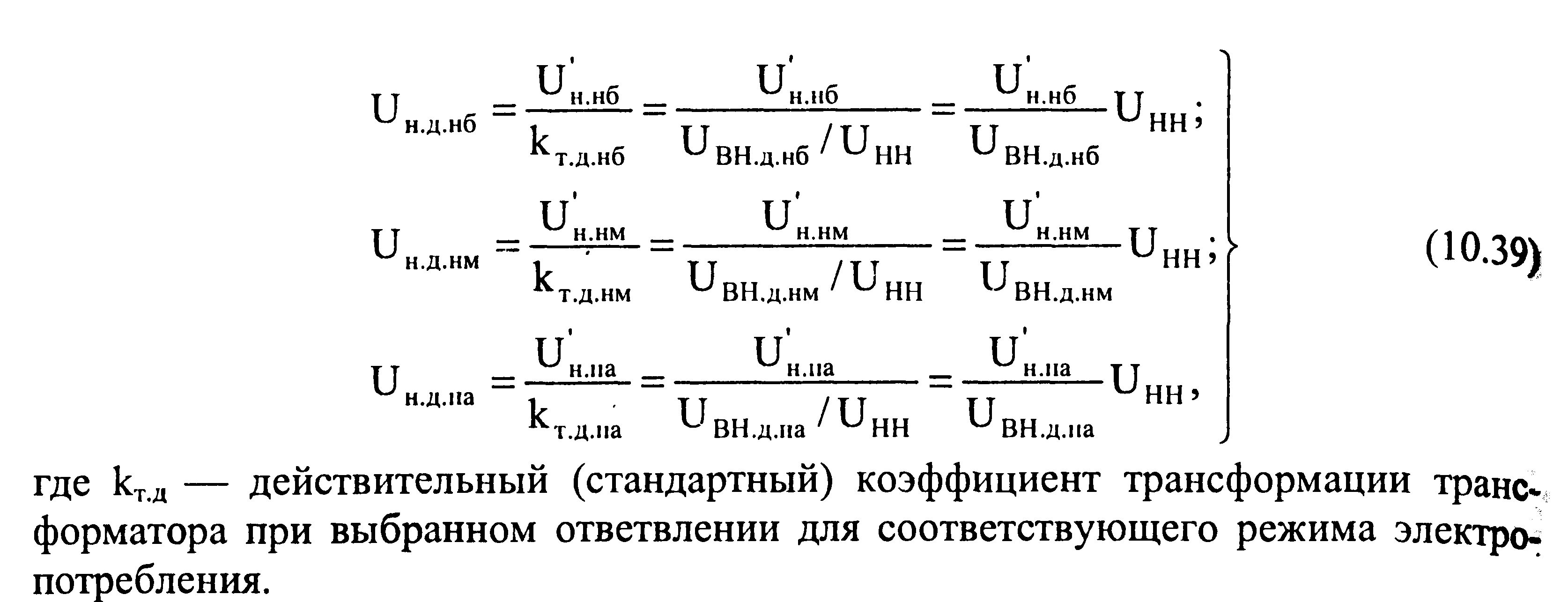

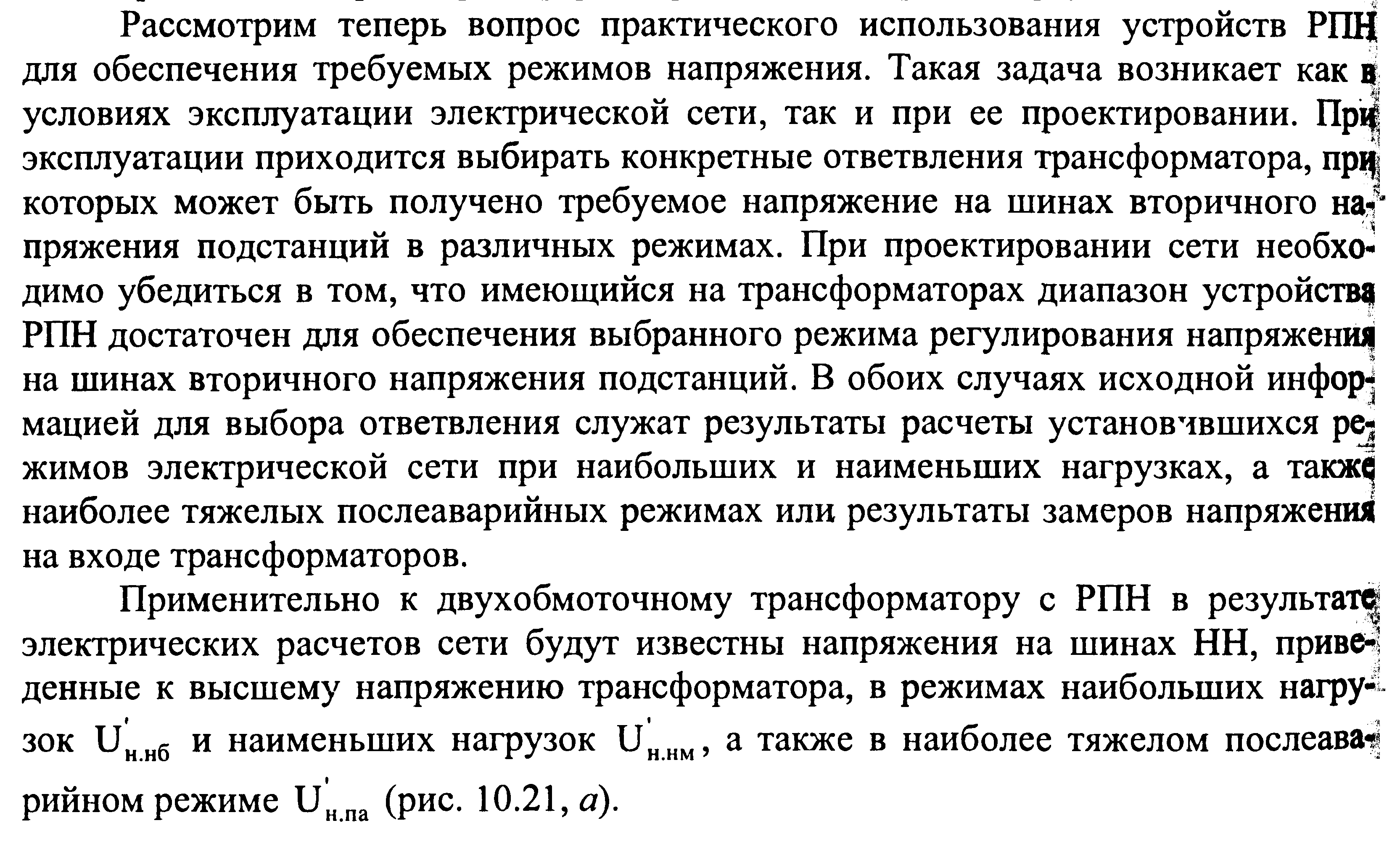

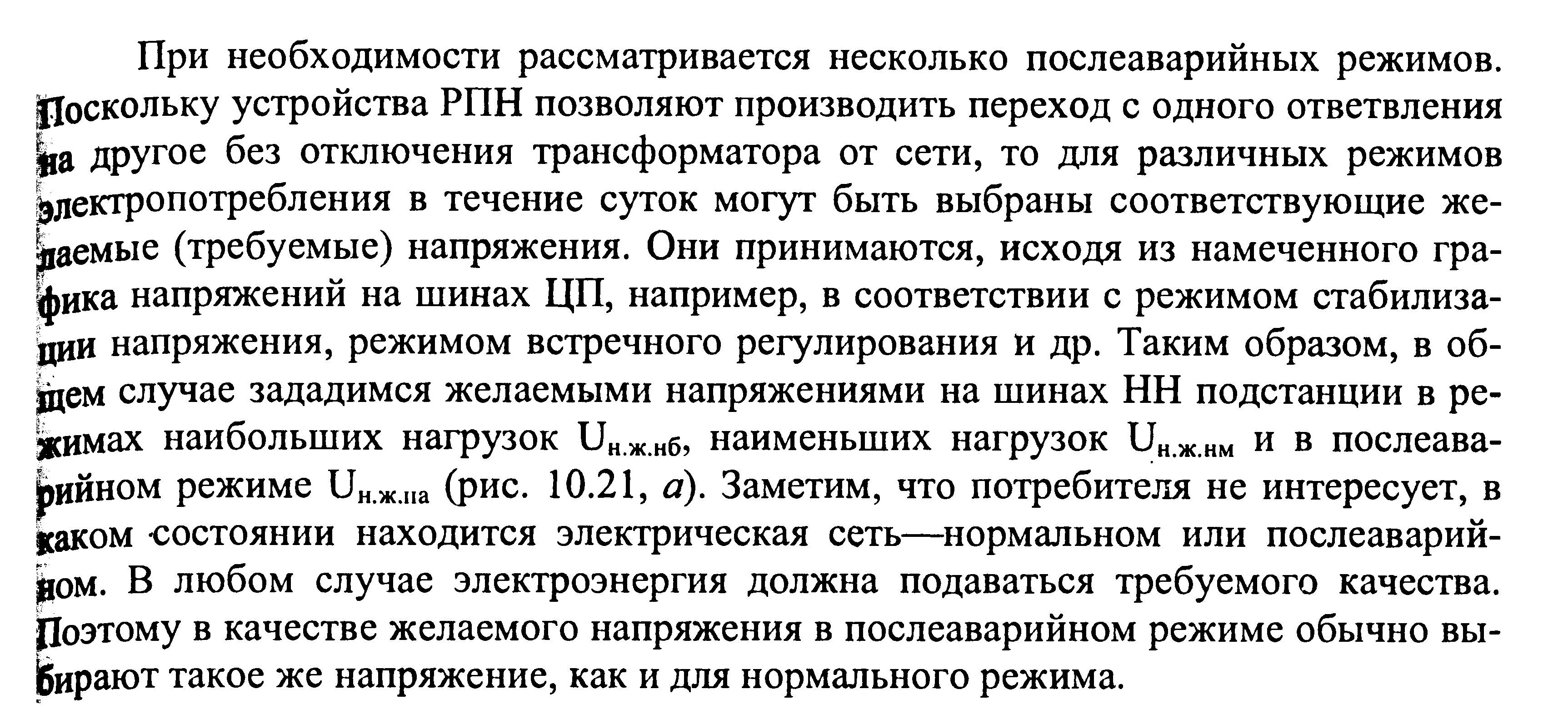

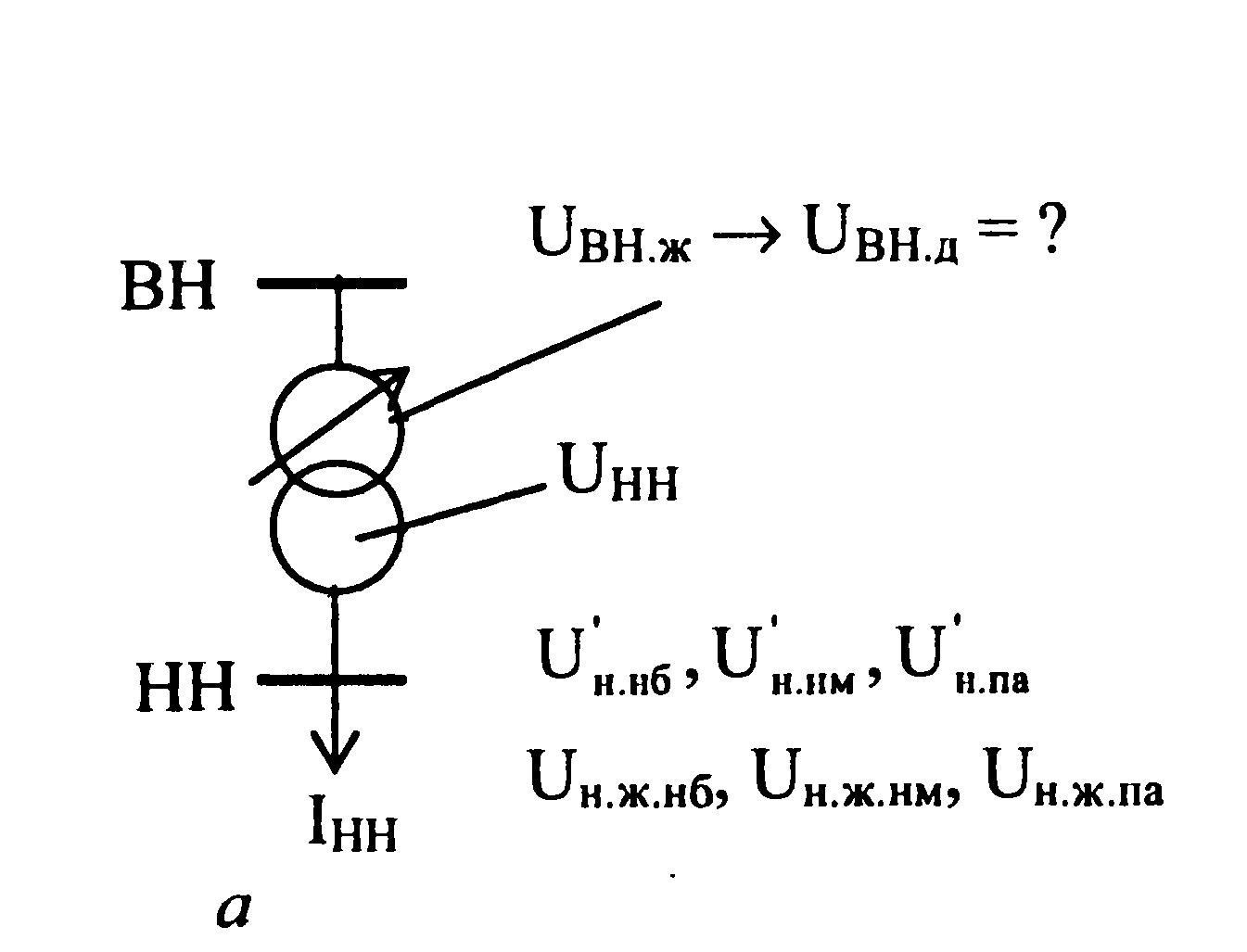

30. Выбор ответвлений двухобмоточных трансформаторов.
