- •Основные принципы построения схемы системы передачи и распределения электроэнергии энергосистемы. Классификация электрических сетей.
- •Воздушные и кабельные линии, их области применения и условия работы.
- •Изоляция и линейная арматура воздушных линий.
- •Сопротивления и проводимости воздушных и кабельных линий электропередачи.
- •Схемы замещения линий электропередачи.
- •Параметры схемы замещения трёхобмоточных трансформаторов и автотрансформаторов.
- •Потери мощности в линиях и их анализ
- •Потери мощности в трансформаторах и автотрансформаторах
- •Потери электроэнергии в линиях и трансформаторах.
- •Методы определения потерь электроэнергии в электрических сетях.
- •Связь между напряжениями и мощностями элементов электрической сети (основное соотношение электрических расчётов).
- •Падение и потеря напряжения.
- •Определение напряжения и мощности в конце элемента сети по данным начала.
- •Расчет режима линии электропередачи.
- •Учет трансформаторов при расчете режима электрической сети.
- •Расчет режима разветвленной разомкнутой электрической сети.
- •Особенности расчета местных электрических сетей.
- •Капитальные затраты и их определение применительно к линиям электропередачи и подстанциям.
- •Ежегодные издержки на эксплуатацию электрических сетей.
- •Приведенные затраты в статической и динамической постановке. Чистый дисконтированный доход.
- •Построение конфигурации сети и выбор ее номинального напряжения.
- •Метод экономических интервалов нагрузки.
- •Выбор сечений проводов по допустимой потере напряжения.
- •Статические характеристики регуляторов турбин. Первичное регулирование частоты.
- •Вторичное регулирование частоты.
Основные принципы построения схемы системы передачи и распределения электроэнергии энергосистемы. Классификация электрических сетей.

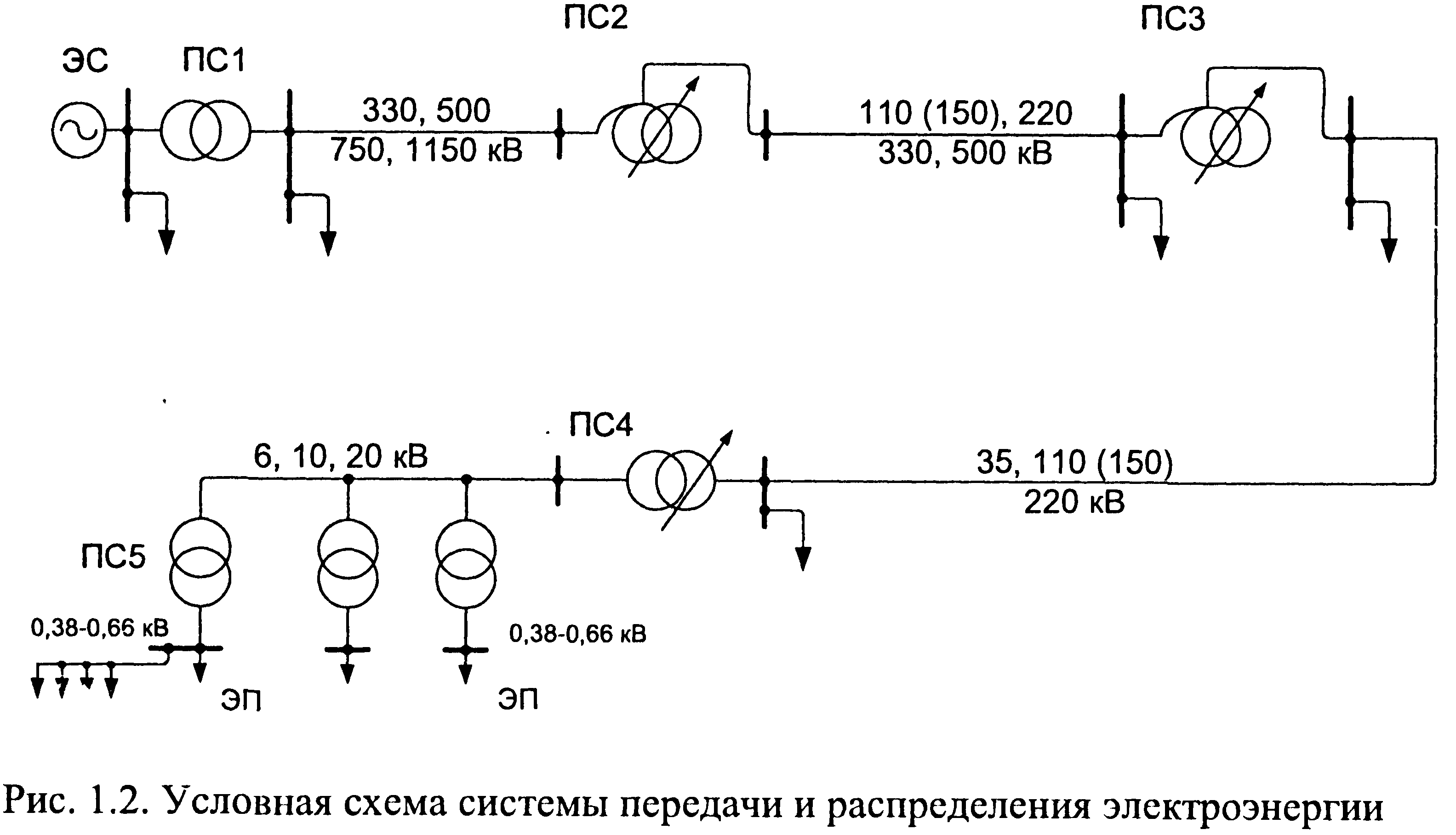

На рисунке представлена принципиальная упрощенная схема передачи и распределения ЭЭ, охватывающая все ступени (классы) номинального напряжения. Условная схема отдельной электропередачи в направлении передачи энергии от электрической станции ЭС к электроприемникам. ЭП имеет пять линий различного класса напряжения и пять подстанций (ПС1 — ПС5), ступеней трансформации. Например, если подстанция ПС1 соединяет выводы генератора с ЛЭП 500кВ, то возможными напряжениями линий последующих ступеней будут 220 (330), ПО (150), 35, 10, 0,38 кВ. Чем ниже напряжение сети, тем больше количество линий она имеет и тем меньшая мощность передается по каждой из них.
Классификация электрических сетей может осуществляться по роду тока, номинальному напряжению, выполняемым функциям, характеру потребителей, конфигурации схемы сети и т.д.
По роду тока различаются сети переменного и постоянного тока.
По напряжению: сверхвысокого напряжения - Uном ³ 330 кВ, высокого напряжения - Uном = 3 - 220 кВ, низкого напряжения - Uном < 1 кВ.

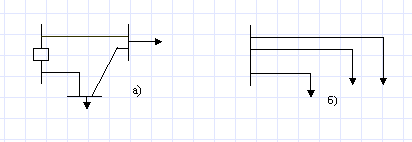

По конфигурации сети делятся на замкнутые и разомкнутые.
По выполняемым функциям различают системообразующие, питающие и распределительные сети.
Системообразующие сети напряжением 330-1150 кВ осуществляют функции формирования объединенных энергосистем, объединяя мощные электростанции и обеспечивая их функционирование как единого объекта управления, и одновременно обеспечивают передачу электроэнергии от мощных электростанций. Системообразующие сети осуществляют системные связи, т.е. связи большой протяженности в энергосистемах. Режимом системообразующих сетей управляет диспетчер объединенного диспетчерского управления (ОДУ). Сети напряжением 330-1150 кВ, связывающие энергосистемы, называют межсистемными.
Питающие (районные) сети предназначены для передачи электроэнергии от подстанций системообразующей сети и частично от шин 110-220 кВ электростанций к центрам питания (ЦП) распределительных сетей – районным подстанциям. Питающие сети обычно замкнутые.
Распределительные (местные) сети предназначены для передачи электроэнергии на небольшие расстояния от шин низшего напряжения районных подстанций к промышленным, городским, сельским потребителям. Такие сети обычно работают в разомкнутом режиме. Различают распределительные сети высокого, (Uном > 1 кВ) и низкого (Uном < l кВ) напряжения. По характеру потребителей распределительные сети подразделяются на промышленные, городские и сети сельскохозяйственного назначения.
Для электроснабжения больших промышленных предприятий и крупных городов осуществляются глубокие вводы высокого напряжения, т. е. сооружение подстанций с первичным напряжением 110—500 кВ вблизи центров нагрузок.
