2.1.5.1 Пальник безполум’яний, панельний (гбп)

Загальний вид пальника представлений на рисунку 1.7.

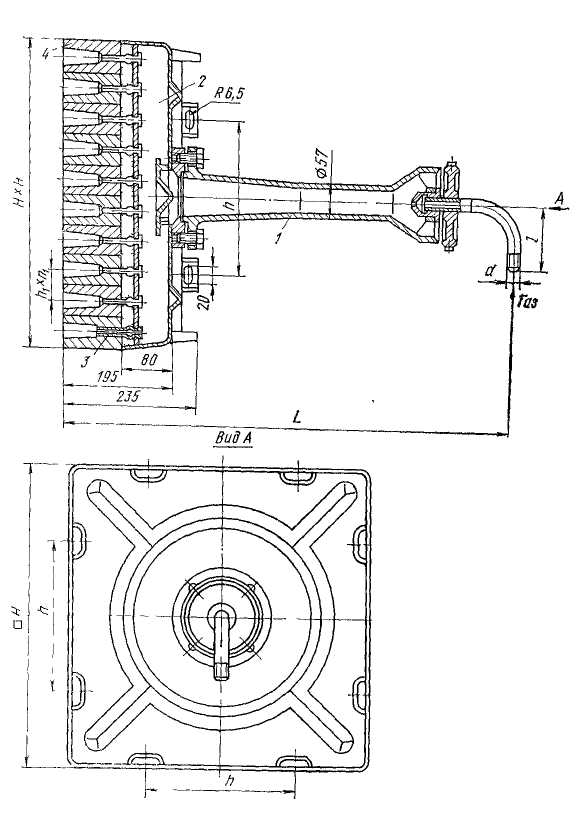

1 – інжекційний змішувач; 2 – розподільча камера; 3 – з’єднувальні труби;

4 – керамічні призми

Рисунок 1.7 – Безполум’яні панельні пальники типу ГБПш

Принцип дії пальника. Підготовлена газоповітряна суміш з інжекційного змішувача потрапляє у розподільчу камеру 1, з якої через з’єднувальні трубки 2 витікає у порожнину керамічних призм 3, де згорає на поверхні вогнетриву. Таким чином, горіння протікає в середині керамічних призм, а у топкову камеру виходять продукти згорання. Призми розжарюються і служать джерелом випромінювання у печах. Такі пальники можливо об’єднати у панелі, які покривають стінки топки. Такі пальники використовують у печах нафтопереробної промисловості.

Недолік цих пальників полягає у тому, що призми вільно закріплені на трубках. Тому ці пальники не використовують для склепінного опалення.

2. Атмосферні пальники

Схема інжекційно-атмосферного пальника представлена на рисунку 1.8.

а — з решіткою, яка відлита як одне ціле з носиком; б — зі зйомною решіткою

Рисунок 1.8 — Інжекційно-атмосферні пальники типу ИА

Розроблені Стальпроєктом інжекційно-атмосферні пальники типа ИА, призначені для спалювання холодних природного газу з МДж/м³ і суміші доменного і коксового газів з МДж/м³ в камерах згорання, що знаходяться під тиском.

Інжекційно-атмосферні пальники відносяться до пальників часткового попереднього змішення. Змішування частини необхідного для горіння повітря з газом відбувається в інжекційному пальнику з поворотом змішувача. Останнє повітря, що забезпечує повне спалювання газу, поступає в зазор між носиком пальника і тунелем пальника. В кінці дифузора пальника встановлені грати, які запобігають проникненню полум'я всередину пальника.

Розроблено 4 типорозміри пальників для змішувачів діаметром від 30 до 44 мм. Кожен типорозмір виконаний з двома соплами: для природного і змішаного газів. Крім того, залежно від вигляду вживаного газу змінюється діаметр отворів у гратах. Пальники виконані з литих деталей. Грати можуть бути зйомними або відлитими як одне ціле з носиком.

Позначення пальника включає індекс типу пальника, діаметр змішувача в міліметрах і через дріб діаметр газового сопла в міліметрах. Наприклад, пальник ИА-30/2,5 означає: пальник інжекційно-атмосферний з діаметром змішувача 30 мм і діаметром газового сопла 2,5 мм. При використанні грат, відлитих як одне ціле з носиком, в позначенні пальника додаються слова «з литими гратами». Вибір пальника здійснюється залежно від необхідної пропускної здатності пальника по газу і тиску газу, що розташовується перед пальником. Максимальний тиск перед пальником природного газу 75 кПа, змішаного газу 12 кПа.

Принцип дії пальника. У цьому пальнику кількість повітря, що відсмоктується, регулюється за допомогою шайби 2 і це повітря називається первинним (рисунок 1.9).

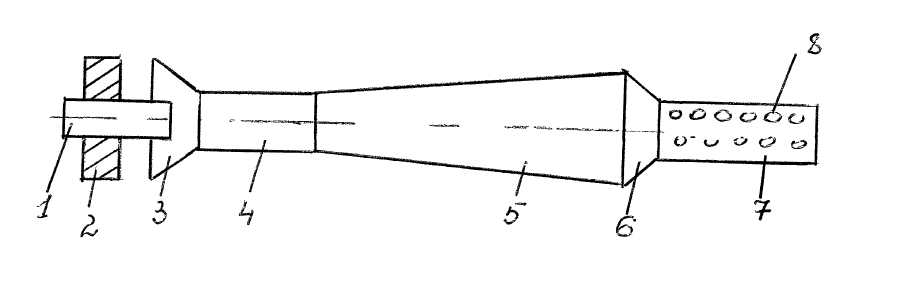

1 — газове сопло; 2 — регулююча шайба; 3 — конфузор; 4 — змішувач; 5 — дифузор; 6 — кратер; 7 — колектор; 8 — газовипускні отвори

Рисунок 1.9 — Схема атмосферного пальника

Коефіцієнт витрати первинного повітря α_п = 0,55 — 0,65. Останнє повітря, необхідне для горіння, потрапляє до отворів 8 при виході газоповітряної суміші.

В цих пальниках досягається більш стійке спалювання газу, у порівнянні з інжекційними пальниками з повним внутрішнім змішуванням. Окрім того, регулюючи ступінь підсмоктування первинного повітря можна змінювати довжину факелу. Такі пальники застосовують при роботі на відкритому повітрі (при зварюванні, плавці).
