2. Конвективные поверхности нагрева.
Эскиз 2
Высота газохода:
Минимальная
–
первый
газоход котла (по чертежу),
– второй газоход котла (по чертежу);
Максимальная
первый
газоход котла (по чертежу),
второй газоход котла(по чертежу);
c). Эффективная
пароперегреватель,
первый
газоход котла,
второй газоход котла.
Ширина газохода:
b = 970 мм – пароперегреватель,
b = 1600 мм – первый газоход котла,
b = 1080 мм – второй газоход котла.
Число труб поперек газохода:
z1 = 12 – пароперегреватель (по чертежу),
z1 = 16 – первый газоход котла (по чертежу),
z1 = 11 – второй газоход котла (по чертежу),
z1 = 6–8 – водяной экономайзер.
Диаметр труб:
d = 32 мм – пароперегреватель (по чертежу),
d = 51 мм – первый газоход котла (по чертежу),
d = 51 мм – второй газоход котла (по чертежу).
Площадь сечения газохода:
пароперегреватель,
первый
газоход котла,
второй
газоход котла.
Площадь сечения газохода, перегораживаемая трубами:
пароперегреватель,
первый
газоход котла,
второй
газоход котла.
Площадь сечения газохода в свету:
пароперегреватель,
первый
газоход котла,
второй
газоход котла,
водяной
экономайзер.
Поверхность нагрева газохода:
первый
газоход котла (по данным завода
изготовителя),
второй
газоход котла (по данным завода
изготовителя).
Отношение поверхности нагрева газохода к площади сечения его в свету:
Поверхность нагрева котла общая:
Сумма величин
для обоих газоходов котла:
Площадь сечения газоходов котла, усредненная расчетная:
Шаг труб вдоль оси барабана котла:
пароперегреватель
(по чертежу),
первый
и второй газоходы котла (по чертежу).
Шаг труб поперек оси барабана котла:
пароперегреватель
(по чертежу),
первый
и второй газоходы котла (по чертежу).
Эффективная толщина излучающего слоя.
s = 0,167 м – пароперегреватель,
s = 0,184 м – первый и второй газоходы котла.
Площадь сечения пароперегревателя для прохода пара.
Площадь поверхности одной трубы водяного экономайзера.
Б. Топливо,состав и количество продуктов сгорания.
Состав топлива и его теплота сгорания.
Сероводород H2S 1.0
Углекислота
0,2
Метан
76.7
Этан
4.5
Пропан
1.7
Бутан
0,8
Пентан
0,6
Азот
14.5
Теплота
сгорания низшая
8109
ккал/м³
Плотность
газа
0,884
кг/м³

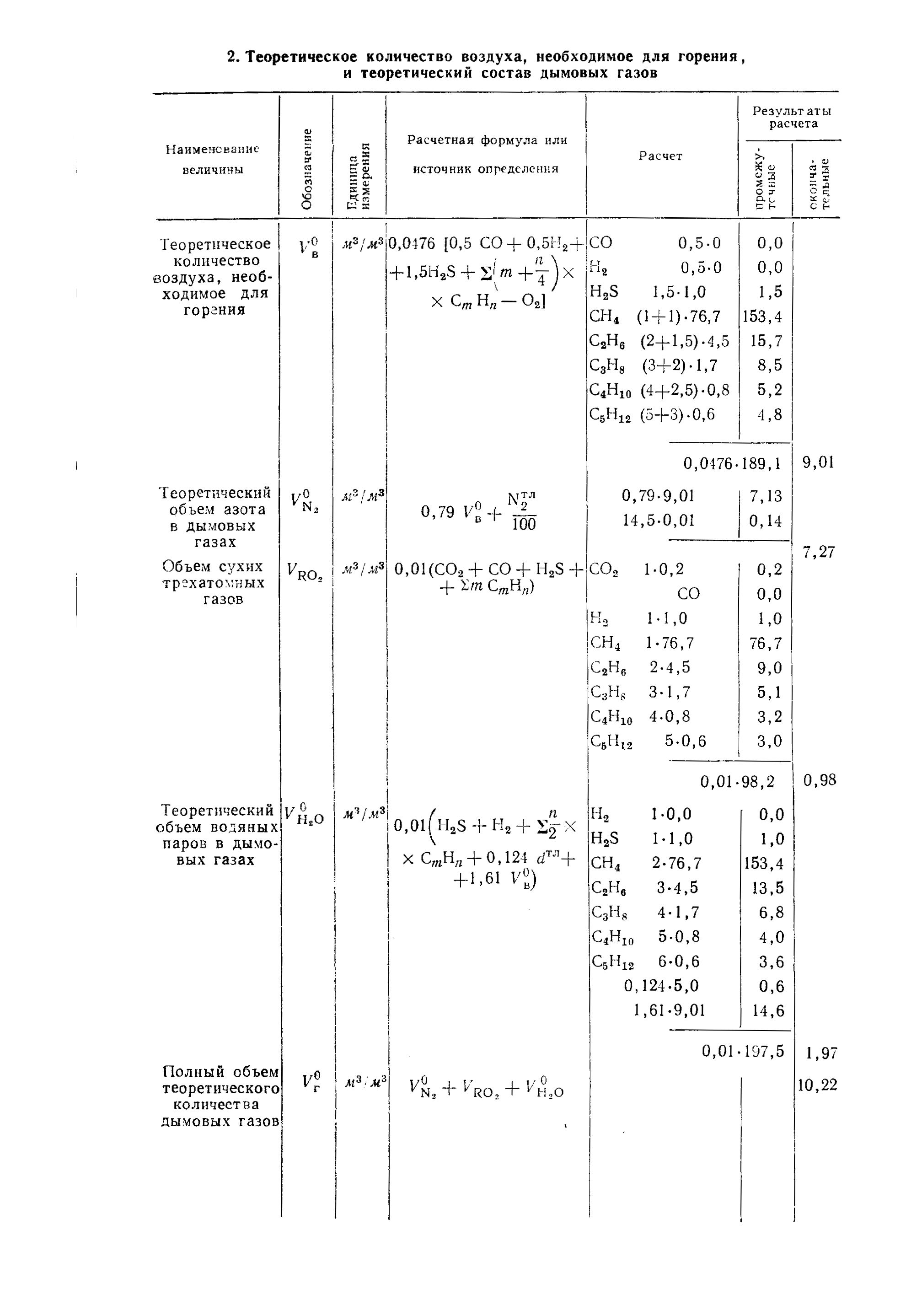

3.Состав продуктов сгорания и объемная доля углекислоты и водяных паров по газоходам котельного агрегата.
Таблица 2
Наименование величины |
Обозначение |
Единица измерения |
Наименование элементов газового тракта |
|||
топка |
пароперегреватель |
котел |
водяной экономайзер |
|||
Коэффициент избытка воздуха в конце топки |
|
|
1,1 |
|
|
|
Присос по элементам тракта |
|
|
|
0,05 |
0,1 |
0,15 |
Коэффициент избытка воздуха за элементом тракта |
|
|
1,1 |
1,15 |
1,25 |
1,35 |
Средний коэффициент избытка воздуха |
|
|
1,1 |
1,125 |
1,2 |
1,3 |
Величина (αср – 1) |
|
|
0,1 |
0,125 |
0,2 |
0,3 |
Теоретический объем продуктов сгорания |
|
|
10,22 |
10,22 |
10,22 |
10,22 |
Избыточный объем воздуха |
|
|
0,9 |
1,12 |
1,8 |
2,7 |
Избыточный объем водяных паров |
|
|
0,01 |
0,02 |
0,03 |
0,04 |
Действительный объем продуктов сгорания |
|
|
11,13 |
11,36 |
12,05 |
12,96 |
Действительный объем водяных паров |
|
|
1,98 |
1,99 |
2,00 |
2,01 |
Объемная доля сухих трех – атомных газов в продуктах сгорания |
|
|
0,088 |
0,086 |
0,081 |
0,076 |
Объемная доля сухих водяных паров в продуктах сгорания |
|
|
0,178 |
0,176 |
0,166 |
0,155 |
Общая объемная доля трех – атомных газов в продуктах сгорания |
|
|
0,266 |
0,262 |
0,247 |
0,232 |
