Министерство образования Республики Беларусь

Учреждение высшего образования

«Международный государственный экологический университет

имени А.Д. Сахарова»

КАФЕДРА ЭНЕРГОЭФФЕКТИВНЫХ ТЕХНОЛОГИЙ

Учебно-методическое пособие

к выполнению практических занятий по дисциплине «Энергопотребление в зданиях и сооружениях» для студентов специальности 1-43 01 06 Энергоэффективные технологии и энергетический менеджмент

(часть 1)

Минск 2013

Составитель: В.А.Пашинский, заведующий кафедры энергоэффективных технологий учреждения высшего образования «Международный государственный экологический университет имени А.Д.Сахарова», кандидат технических наук, доцент;

А.Н. Баран, доцент кафедры энергоэффективных технологий учреждения высшего образования «Международный государственный экологический университет имени А.Д.Сахарова», кандидат технических наук, доцент;

А.А. Бутько, старший преподаватель кафедры энергоэффективных технологий учреждения высшего образования «Международный государственный экологический университет имени А.Д.Сахарова»

РЕЦЕНЗЕНТЫ:

В.У.Селюкова, и.о. начальника электроотдела ОАО «Институт «Белгипроагропищепром»;

В.А.Иванюкович, заведующий кафедрой экологических информационных технологий учреждения высшего образования «Международный государственный экологический университет имени А.Д.Сахарова», кандидат физико-математических наук, доцент

РЕКОМЕНДОВАНА К УТВЕРЖДЕНИЮ:

Кафедрой энергоэффективных технологий учреждения образования Международный государственный экологический университет имени А.Д.Сахарова

(протокол №5 от 26 декабря 2012г.);

Научно-методическим советом учреждения образования Международный государственный экологический университет имени А.Д. Сахарова

(протокол № 5 от 15 января 2013г.);

Ответственный за редакцию: В.А. Пашинский

Ответственный за выпуск: А.А. Кван

Содержание

Введение……………………………………………………………………………..4

1. Правила и нормы проектирования осветительных установок…………..5

2. Расчет осветительных установок методами удельной

мощности и коэффициента использования светового потока……… ….21

3. Расчет осветительных установок точечным методом……………………40

4. Проектирование электрических сетей осветительных установок………52

5. Расчет сечения питающих и групповых сетей осветительных

установок…………………………………………………………………….65

Литература………………………………………………………………………….71

Приложения…………………………………………………………………………72

Введение

Практические занятия по дисциплине «Энергопотребление в зданиях и сооружениях» ставит своей целью расчет систем жизнеобеспечения зданий и сооружений. Первая часть учебно-методического пособия решает задачи:

− закрепления и систематизации теоретических знаний по электрическому освещению, применяемым источникам света и светотехническому оборудованию в помещениях предприятий, зданий и сооружений;

− прививает студентам навыки самостоятельного решения инженерных задач по расчету системы освещения и рациональному применению светотехнического оборудования;

− подготовки студентов к решению более сложных задач, которые предстоит решать при дипломном проектировании.

Поставленная цель достигается на примере проектирования общего освещения здания, включающее решение следующих задач:

1) определение общестроительных и технологических параметров объекта проектирования, условий окружающей среды в помещениях;

2) выбор источников света, системы и вида освещения, освещенности и коэффициента запаса, обоснование типа осветительных приборов;

3) расчет по размещению осветительных приборов в осветительном пространстве и определению мощности или количества источников света, устанавливаемых в осветительных приборах;

4) выбор напряжения и схемы питания осветительной установки, марки проводов (кабелей) и способов прокладки электрической сети;

5) расчет сечения проводников и защиты сети от аварийных режимов;

6) разработку мероприятий по эксплуатации осветительной установки, энергосбережению, охране труда и технике безопасности, повышению коэффициента мощности осветительной установки.

Выбор варианта задания производят из настоящих методических указаний (стр.80 – 130). Вариант определяют по первой букве фамилии студента, устанавливающей наименование проектируемого здания и его план. На плане здания приведены номера помещений, наименование и технологическое назначение которых определяют по последней цифре зачетной книжки студента из соответствующей таблицы экспликации помещений для принятого варианта. В пояснительной записке приводят светотехнический расчет трех помещений. Результаты светотехнического расчета остальных помещений приводят в светотехнической ведомости. Размеры проектируемых помещений определяют по чертежу плана здания с применением соответствующих масштабных коэффициентов. Разрез проектируемого здания, а также характеристика строительных конструкций, служат для справок.

1. Правила и нормы проектирования

Цель занятия

Ознакомиться с последовательностью рассмотрения вопросов при проектировании светотехнической части осветительной установки, получить практические навыки выбора нормируемой освещенности, коэффициента запаса и осветительных приборов, размещения осветительных приборов в освещаемом пространстве.

Контрольные вопросы

1. Назовите последовательность рассмотрения вопросов при проектировании осветительных установок.

2. Какие источники света рекомендуются нормативными документами для осветительных установок сельскохозяйственных предприятий?

3. Какие системы освещения применяют в осветительных установках, и как производят их выбор?

4. Назовите известные вам виды освещения и укажите, в каких осветительных установках их применяют.

5. Как определяют требуемый уровень освещенности рабочих поверхностей производственных, административных, бытовых и сельскохозяйственных помещений?

6. Физический смысл коэффициента запаса осветительной установки и как определить его нормативное значение?

7. Какие требования учитывают при выборе светильников для осветительной установки?

8. Категории помещений по условиям окружающей среды и определение их для сельскохозяйственных помещений.

9. Светотехнически, энергетически, и экономически наивыгоднейшее относительное расстояние между светильниками и его определение в осветительной установке.

10. Понятие расчетной высоты подвеса светильников.

11. Напишите формулу для определения числа рядов светильников в одном ряду и общего количества светильников в помещении.

12. В чем отличие в расчете размещения светильников с линейными и точечными излучателями?

Литература: [1, 2, 4].

Расчетные формулы

При разработке светотехнической части проекта осветительной установки следует придерживаться определенной последовательности рассмотрения основных вопросов:

– выбор источников света;

– выбор нормируемой освещенности и коэффициента запаса;

– выбор системы и вида освещения;

– выбор осветительных приборов (типа светильников);

– размещение светильников в освещенном пространстве;

– светотехнический расчет осветительной установки (определение мощности источников света для точечных излучателей или определение количества светильников для линейных излучателей).

Выбор источников света производят по рекомендациям ТКП 45–2.04–153–2009 (02250) "Естественное и искусственное освещение".

Нормируемую освещенность рабочих поверхностей определяют по таблице, приведенной в ТКП 45–2.04–153–2009, в зависимости от характеристики зрительных работ, наименьшего размера объекта различения, контраста объекта различения с фоном и характеристики фона. Для облегчения определения норм освещенности на основе ТКП 45–2.04–153–2009 разработаны отраслевые нормы рабочего освещения производственных, административных, общественных и бытовых помещений, а также зданий и сооружений для хранения сельскохозяйственной продукции, животноводческих и птицеводческих помещений, нормируемую освещенность по которым определяют в зависимости от технологического назначения.

Уменьшение освещенности в расчетах установленной мощности источников учитывают коэффициентом запаса , значение которого зависит от наличия пыли, дыма и копоти в рабочей зоне помещения, от конструкции светильников, типа источников света и периодичности чисток светильников. Значения коэффициента запаса по ТКП 45–2.04–153–2009 приведены в таблице 1.1 [2]. Отраслевые нормы освещений сельскохозяйственных предприятий, зданий и сооружений рекомендуют принимать коэффициент запаса для ламп накаливания = 1,15, а для газоразрядных ламп = 1,3. При этом чистка светильников должна проводиться не реже одного раза в три месяца.

Выбор системы освещения зависит от уровня нормируемой освещенности рабочих поверхностей. При нормируемой освещенности рабочей поверхности менее 200 лк применяют систему общего освещения, которое может быть выполнено с равномерным или локализованным (неравномерным) размещением светильников. Систему комбинированного освещения (наличие наряду со светильниками общего освещения, также местных светильников) применяют тогда, когда на рабочей поверхности необходимо создать освещенность 200 лк и более, При этом, освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна составлять 10 % нормируемой для комбинированного освещения, при тех источниках света, которые применяются для местного освещения, но не менее 150 лк и не более 500 лк при газоразрядных лампах и, соответственно, 50 лк и 100 лк при лампах накаливания. При этом следует помнить, что применение одного местного освещения внутри здания не допускается.

Таблица 1.1 – Рекомендуемые для расчета осветительных установок значения коэффициента запаса при указанном количестве чисток светильников во время эксплуатации^*

	Помещения и территории	Коэффициент запаса **	Количество чисток светильников в год
	]	2	3
	1. Производственные помещения с воздушной средой, содержащие в рабочей зоне:
	а) пыли, дыма, копоти с концентрацией:
	свыше 5 мг • м3	2,0; 1,7; 1,6	18; 6; 4
	от 1 до 5 мг • м3***	1,8; 1,6; 1,6	6; 4; 2
	менее 1 мг • м3***	1,5; 1,4; 1,4	4; 2; 1
б) значительные концентрации паров, кислот, щелочей, газов, способных при соприкосновении с влагой образовывать слабые растворы большой коррозийной способности ****		1,8; 1,6; 1,6	6; 4; 2
2. Производственные помещения с особым режимом по чистоте при обслуживании светильников:
а) с технического этажа		1,3	4
б) снизу из помещения		1,4	2
3. Помещения общественных и жилых зданий:
а) пыльные, жаркие и сырые		1,7; 1,6; 1.6	2
б) с нормальными условиями среды		1,4	2; 1; 1
4. Территории с воздушной средой, содержащей:
а) большое количество пыли (более 1 мг • м3)		1,5	4
б) малое количество пыли (менее 1 мг • м3)		1,5	2
5. Населенные пункты		1,6-1,7; 1,5; 1,5	2; 2; 1

* Значения приведены соответственно для 1-4, 5-6 и 7 эксплуатационных групп светильников.

** Значения приведены для газоразрядных светильников. При применении ламп накаливания их следует умножать на 0,85.

*** Значения следует снижать при односменной работе на 0,2 и при двухсменной работе на 0,15.

**** Значения следует снижать при односменной работе на 0,1.

ТКП 45–2.04–153–2009 рекомендуют следующие виды освещения: рабочее, аварийное безопасности, аварийное эвакуационное, охранное и дежурное. В сельскохозяйственных помещениях, в которых содержатся животные, для периодического контроля в нерабочее время за их состоянием и безопасного движения дежурного персонала в проходах и коридорах, из рабочего общего освещения выделяют 10…15 % светильников на дежурное освещение, к дежурному освещению также иногда относят освещение входов в здание.

Рабочее освещение предусматривают для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта.

Аварийное безопасности освещение предусматривают, если отключение рабочего освещения может вызвать:

– взрыв, пожар, отравление людей;

– длительное нарушение технологического процесса;

– нарушение работы объектов, в которых недопустимо прекращение

работ;

– нарушение обслуживания больных в операционных блоках, кабинетах неотложной помощи, в приемных пунктах лечебных учреждений, в родильных отделениях больниц;

– нарушение режима работы детских учреждений.

Аварийное эвакуационное освещение в помещениях или местах производства работ вне зданий предусматривают:

– в местах, опасных для прохода людей;

– в проходах на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 человек;

– по основным проходам производственных помещений, в которых работает более 50 человек;

– на лестничных клетках жилых домов высотой более 5 этажей;

– в производственных помещениях с постоянно работающими в них людьми, где их выход из помещения при аварийном отключении рабочего освещения связан с опасностью травматизма из-за продолжения работы производственного оборудования;

– в помещениях общественных зданий и вспомогательных зданий промышленных предприятий, если в помещении могут одновременно находиться более 100 человек.

Аварийное эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов 0,5 лк в помещениях и 0,2 лк – на открытых территориях.

Охранное освещение предусматривают вдоль границ территорий, охраняемых в ночное время (при отсутствии специальных технических средств охраны). Освещенность при этом принимают равной 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной линии границы.

Выбор светильников определяется видом источника излучения, назначением, требованиями к характеру светораспределения и ограничения слепящего действия, эксплуатационной группой и экономической целесообразностью.

Порядок выбора светильников следующий:

1) из номенклатуры светильников выбирают те, которые удовлетворяют назначению (для производственных помещений, для общественных зданий и сооружений или для наружного освещения) и принятому источнику излучения (с лампами накаливания, с люминесцентными лампами или с газоразрядными лампами высокого давления);

2) в зависимости от категории среды и типа источника излучения определяют минимально допустимую степень защиты светильников;

3) выделив из номенклатуры светильники, удовлетворяющие минимально допустимой степени защиты, производят их выбор по характеру светораспределения и типу кривой силы света: для производственных помещений обычно принимают светильники прямого (П) или преимущественно прямого (Н) светораспределения; для административных, общественных и жилых помещений, особенно когда предъявляются требования к качеству освещения – светильники рассеянного (Р), преимущественно отраженного (В) или отраженного (О) светораспределения. Чем выше помещение и больше нормируемая освещенность, тем более концентрированными кривыми силы света должны обладать светильники (К или Г). По мере уменьшения высоты помещения наиболее выгодны светильники с типовой кривой силы света Г, Д и т.д. Например, можно рекомендовать кривую М – для высоты =2.0…2,5 м, кривую Д – для высоты 2,5…3,5 м, кривую Г – для высоты 3,5…4,5 м. Для освещения в вертикальной или наклонной плоскости целесообразны светильники класса Р с полуширокой кривой силы света типа Л или равномерной М.;

4) окончательным вариантом принимаемого решения следует счи­тать экономическую целесообразность сравниваемых равноценных по светотехническому эффекту вариантов, оцениваемую по критерию минимума приведенных затрат. Однако в практике проектирования зачастую ограничиваются только сопоставлением установленной мощности осветительной установки.

Размещение светильников при равномерном освещении производят по углам прямоугольника (соотношение сторон не более 1,5:1) или вершинам ромба с учетом доступа к светильникам для обслуживания (рисунок 1.1).

Расчетные значения расстояния между светильниками в ряду и расстояния между рядами светильников определяют по формуле:

(1.1)

где – светотехнически наивыгоднейшее относительное расстояние между светильниками (таблица 1.2);

– расчетная высота установки светильников, м.

Расчетную высоту установки светильников определяют по формуле:

(1.2)

где – высота помещения, м;

– высота свеса светильников (рас­стояние от светового центра светильника до перекрытия), определяемая с учетом размеров светильников и способа их установки, м;

– высо­та размещения над полом расчетной поверхности (поверхности, на кото­рой нормируется освещенность), м.

Требования к минимально допустимой высоте установки светиль­ников изложены в ПУЭ и зависят от категории помещения по степени опасности поражения электрическим током, конструкции светильника напряжения питания, ламп.

Расстояние от стены до ближайшего ряда светильников и до крайнего светильника в ряду принимают в пределах (0,3...0,5) , при наличии рабочих поверхностей у стен , а при отсутствии . По известным и длинам и в помещении можно определить число рядов светильников

(1.3)

число светильников в одном ряду

(1.4)

и общее число светильников в помещении

(1.5)

Полученные значения и округляют до целого числа в сторону наименьшего значения. После чего размещают светильники на плане с учетом строительного модуля помещения и задаются действительными рас­стояния от стены до ближайшего ряда светильников и до ближайшего светильника в ряду . Тогда расстояния между рядами и светильниками в ряду равны

(1.6)

. (1.7)

Следует отметить, что при проектировании осветительных устано­вок со светильниками с люминесцентными лампами первоначально намечают только число рядов , а число светильников в ряду и в помещении определяют светотехническим расчетом. При этом светотехнически найвыгоднейнее относительное расстояние определяют по попе­речной кривой силы света светильников с люминесцентными лампами.

Исходные данные к задаче 1.

Выбрать источники света, систему и вид освещения, нормируемую освещенность и коэффициент запаса, тип осветительного прибора, разместить светильники в помещениях здания выбранного из приложений, согласно задания.

Характеристика помещений приведена в приложениях.

Методика расчета

1. В соответствии с требованиями ТКП 45–2.04–153–2009 для помещений производственного назначения принимаем газорязрядные лампы низкого давления и по характеристике зрительной работы принимаем тип лампы. В помещениях вспомогательного характера – лампы накаливания.

2. Нормированное значение освещенности , расчетную поверхность, коэффициент запаса определяем по ТКП 45–2.04–153–2009. Результаты решений сводим в таблицу 1.3.

Таблица 1.2 – Рекомендуемое значение относительного наивыгоднейшего расстояния

Тип кривой силы света	Рекомендуемое значение	Тип кривой силы света	Рекомендуемое значение
К-1	0,95	Г-1	1,25
К-2	0,85	Г-2	1,10
К-3	0,7	Г-3	1,05
Д-1	1,55	Ш-1	2,25
Д-2	1,45	Ш-2	2,65
Д-3	1,35	Ш-3	2,7
М	1,8

3. Определяем категорию помещений по условиям окружающей среды и минимально допустимую степень защиты светильника. Из номенклатуры светильников выделяем те, которые удовлетворяют минимально допустимой степени защиты. Учитывая класс светораспределения, высоту помещения выбраем светильник, имеющий нужную кривую силы света (таблица 1.4 и 1.5). Аналогично выбираем светильники для других помещений. Результаты выбора сводим в таблицу 1.3.

4. Размещаем светильники в помещениях производим согласно расчета количество рядов и светильников в ряду расстояния между светильниками в ряду и рядами . Результаты расчета сводим в таблицу 1.6.

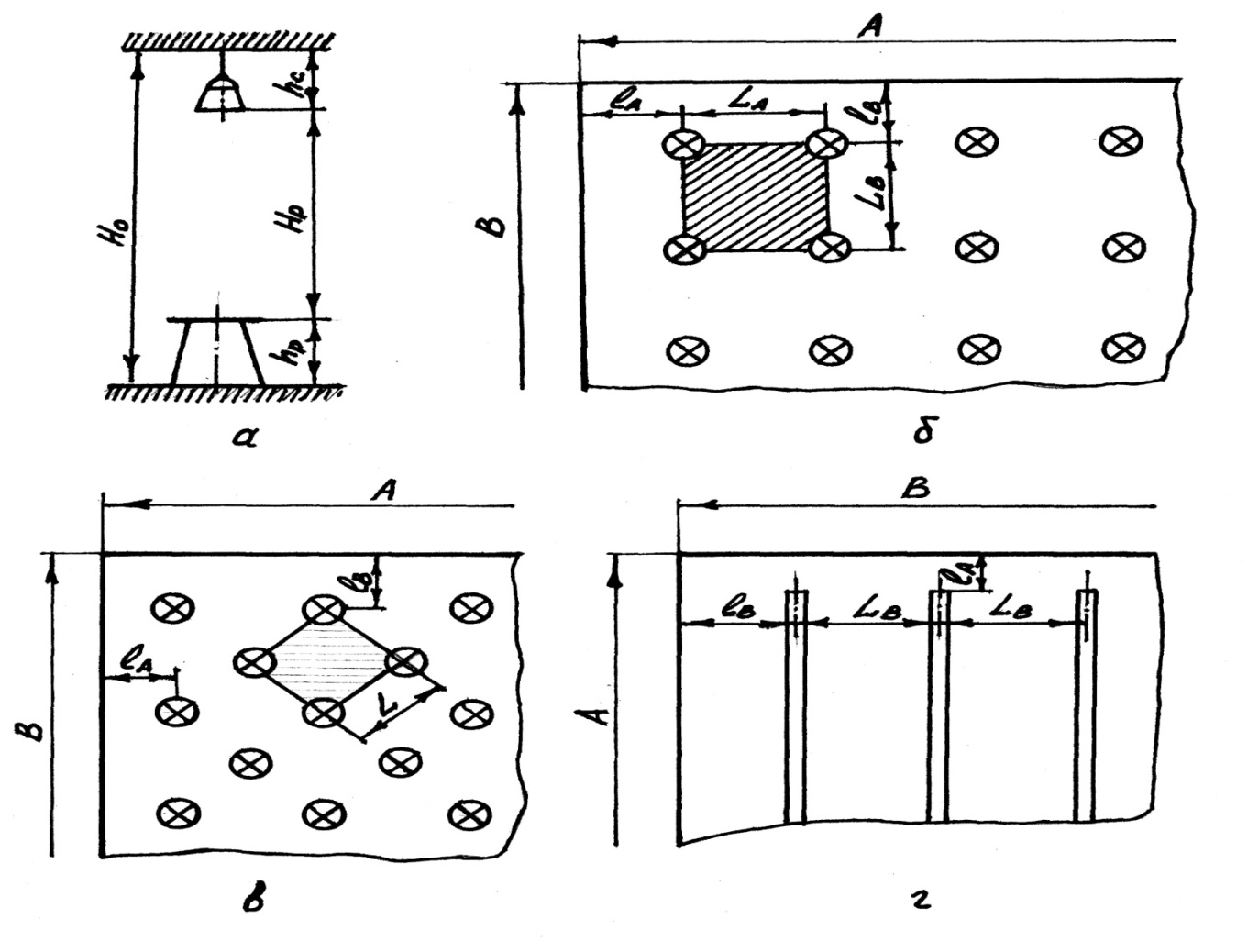

Рисунок 1.1 – Варианты размещения светильников: а) в разрезе; б, в, г) в плане помещения; б) по углам прямоугольников; в) по вершинам ромба; г) в линию

Таблица 1.3 – Результаты выбора светильников

№ по плану и наименование помещения	Кате-гория среды	,лк		Пло- скость	Сис- тема осве-щения	Вид осве- щения	Миним. допуст. степень защиты	Светильник
								Тип	КСС	IP

Таблица 1.4 – Номенклатура и технические параметры светильников с лампами накаливания, ДРЛ, ДРИ и ДНаТ

Тип светильника	Класс све-тораспре-деления	Тип КСС	КПД			Степень зашиты	Способ монтажа*
			общий*	в нижнюю полусферу
1	2	3	4	5		6	7
светильники с лампами накаливания
ННО01-60	Н	Д-2	64	54		2'0	4
НСП02-100, НСП02-200	Р	М	70	42		IР54	1,2
НСО02х100, НСО02х150	Н	Д-2	75	55		IР20	1,2,3
НСО02х150	Р	М	67	35		2'0
НППО3-100	П	Д-1	75	75		IР64	4
НСПО3-60	Р	М	80	45		IР54	1,2,3
НСПО3-100	П	Д-1	50	50			4
НСП04-200	Р	М	65	40		IР54	1,2
НПП05-100	П	М	75	75		IР55	4
НБОО6х100	Р	М	70	40		2'0	—
НБО07х60	Р	М	70	40		2'0	—
НСП09-100, НСП09-200	Р	М	75	45		IР50	1,2
НСП11-100, НСП11-200	П	Д-2	67	67		IР63	1,2,3
	Р	М	77	47		IР60
НСП11-500	Н	Д-1	67	57		IР52	1,3
	р	М	77	47		IР60
НПО16х60	р	Д-1	65	35		IР53	4
НСП 17-200, НСП 17-500	Р	Л	80	80		IР20	1,2,3
НСП 17-500, НСП 17-1000		Г-4
НСШ7-1000		К				5'3
НПО 18-60, НПО 18-2x40	Н	Д-1	65	50		2'0	4
НСП20-500	П	Д-1	67	67	IР54		1,2,3
					5'0
		Г-1	75	75	IР62
НСП20-500, НСП20-1000		Д-1	77	77	IР23
		Г-1
НСП21-100	П	Д	80	80	5'3		1,2,3
НСП21-200		Д	82	82	5'3
		Г	65	65	5'3
НСП22-500	Н	К	65	65	IР60		1,2,3
			70	70	5'0
	П	Г-1	67	67	IР63

Продолжение таблицы 1.4

1	2	3	4	5	6	7
НПО 30х60, НПО 30х100	Н	Д-1	64	54	2'0	4
НСП18Ех-75, НСП18Ех-100, НСП18Ех-150, НСП18Ех-200	П	Д	55	55	1Ехdе11	1,3
НСП21Ех-150, НСП21Ех-200, НСП21Ех-300	П	Д	50	50	1Ехdе11	1,3
НСП23-200	П	Д	60	60	2Ехdе11	1,3
Н4БН-150	Р	М	70	40	2Ехdе11(H)	1,3
	П	Г-1	55	55
Н4Т2Н-300	П	Д-1	55	55		1
	Р	М	70	45
ВЗГ200АМ	П	Д-2	60	60	1Ехd11(B)	1
	Н	Д-1	75	55
светильники с лампами ДРЛ
РПП-01-50	П	Д	65	65	IР54	4
РПП-01-80, РПП-01-125			60	60
РСП02-80, РСП02-125	Р	М	80	45	IР54	1,2
РСП04-250, РСП04-400	П	Д	60	60	IР54	1,2
					IР23
		Г	65	65	IP54
			60	60	IР23
РСП05-250, РСП05-400, РСП05-700, РСП05-1000	П	Д	70	70	IР20	1,2
		Г-1			IР23
		г-3	80	80
		К-1
РСП07-250	П	Г	60	60	IР54	1,2
		Д
		Г	70	70	IР23
		Д
РСП08-125, РСП08-250, РСП08-400	П	Л	80	80	5'0	1,2,3
					IР20
РСП08-250					1Р60
РСП08-125, РСП08-250		Г-1	70	70	1Р20
					5'3
РСП08-250		Д	75	75	1Р20
РСП08-250, РСП08-400	П	Г-З	80	80	1Р20	1,2,3

Продолжение таблицы 1.4

1	2	3	4	5	6	7
РСП08-400	П	К-1	80	80	1Р23	1,2,3
					5'3
РСП08-700		Д	60	60	1Р54
		Г			1Р23
		Д	65	65
РСП 10-1000	П	Г	70	70	1Р23	1,2
		Д	60	60	1Р52
РВП14 2Ех-125	П	Л	55	55	2Ехс1с11	1
РПП14 2Ех-125	II	Л	55	55	2Ехс1е11	1
РСП11-400	Р	М	72	42	1Р52	1,3
РСППЕх-125	Р	М	70	40	1Ехс1е11	1
РСП 12-700	П	Г-1	62	62	1Р60	1,3
РСП 12-700	П	Д	71	71	5'4	1,3
РСП 16-400	П	Д	62	62	1Р54	1
		Г-1	60	60
РСП 17-250, РСП 17-400, РСП 17-700, РСП 18-1000	П	Г-3	80	80	1Р20	1,2
РСП 18-250, РСП 18-400, РСП 18-700, РСП 18-1000	П	Д	70	70	IР20	1,3
		Г-2
		К-2	75	75
		Г-4
РСП18Ех-80, РСП18Ех-125	Р	М	70	40	1Ехс1е11	1
	П	Д	55	55
			50	50
РСП20-250		Д	62	62	IР54
		Г-1
РСП20-250,	П	Д	72	72		1,2,3
РСП20-400		Г-1			IР23
РСП20-700		Д	65	65
		Г-1	70	70
			60	60	IР53
РСП21-80,	П	Д			5'3	1,2,3
РСП21-125			65	65	5'0
					IР25
РСП21Ех-125	Р	М	50	35	1Ехс1е11	1
	П	Д		50
РСП25-80	П		60	60	IР54	1
РСП26-125	П	Д	70	70	54	1,2

Продолжение таблицы 1.4

1	2		3		4		5		6		7
светильники с лампами ДРИ
ГШЮ1-50, ПНЮ1-80	П		Д		65		65		IР5Л		4
ГПП01-125			Д		60		60
ГСЛ104-250.	П		К		60		60		IР54		1,2
ГСП-400			Г		65		65		IР23
ГСП05-175	Р		М		70		40		IР54		1,2
ГСП05-400, ГСП05-700	П		Г-3		75		75		IР20		1,3
ГСП07-175	П		К		70		70		IР23		1,2,3
			Г		60		60		IР54
ГСП09-700, ГСП09-1000	П		Г		70		70		IР23		1,2,3
					60		60		IР54
ГСП11Ех-250	Р		М		70		40		1Ехое11		1
ГВП14 2Ех-250	П		Л		55		55		2Ехое11		1
ГПП14 2Ех-250	П		Л		55		55		2Ехс1е11		1
ГСП 15-400	П		Г-2		75		75		IР54		1
					70		70		IР20
					60		60		5'0
ГСП 17-700	П		Г(Г-З)		75		75		5'0		1,2
			К(К-1)		70		70		IР20
ГСП 17-2000	П		Г		70		70		IР20		1,2
ГСП 18-250, ГСП 18-400, ГСП 18-700	П		Д-2		70		70		IР20		1,3
			К-2
			Г-4		75		75
			Г-2		70		70
ГСШ 9-700, ГСП 19-1000	П		Г-1		70		70		IР54		1,2,3
ГСП23-400	П		Д-1		62		62		IР20		1,2,3
ГСП24-400	П		Г-1		62		62		IР20		1
светильники с лампами ДНаТ
ЖПП01-70, ЖПП01-100	П	Д		60		60		IР54		4
ЖСПО1-400	П	Г-4		70		70		IР54		1,2
		К-2						IР53
ЖСП02-250		Д		72		72		5'0
ЖВПОЗ-70, ЖВПОЗ-100	П	Д		60		60		IР65		—
ЖВП04-70, ЖВП04-100		Д		60				IР65		—
ЖСП05-150	Р	М		70		45		IР23		1,2,3
ЖСП07-150	П	К				70		IР23		1,2,3
		Г		60		60		IР54
ЖСП09-1000	Р	Г		70		70		IР23		1,2,3
				60		60		IР54

Окончание таблицы 1.4

1	2	3	4	5	6	7
светильники с лампами ДНаТ
ЖПП01-70, ЖПП01-100	П	Д	60	60	IР54	4
ЖСПО1-400	П	Г-4	70	70	IР54	1,2
		К-2			IР53
ЖСП02-250		Д	72	72	5'0
ЖВПОЗ-70, ЖВПОЗ-100	П	Д	60	60	IР65	—
ЖВП04-70, ЖВП04-100		Д	60		IР65	—
ЖСП05-150	Р	М	70	45	IР2Ъ	1,2,3
ЖСП07-150	П	К		70	IР23	1,2,3
		Г	60	60	IР54
ЖСП09-1000	Р	Г	70	70	IР23	1,2,3
			60	60	IР54
ЖСППЕх-100, ЖСШ 1Ех-150	Р	М	70	40	1Ехс1е11	1
ЖСП 12-250	П	Д	70	70	1Р54	1,2,3
ЖВП14 2Ех-100	П	Л	55	55	2Ехс1с11	1
ЖПП14 2Ех-100	П	Л	55	55	2Ехае11	1
ЖСП 17-250	П	Г	65	65	IР54	1,2
ЖСП 17-400		Г-4	75	75	IР20
		К-2
ЖСП18Ех-70	Р	М	70	40	1Ехс1е11	1
	П	Д	55	55
ЖСП 19-1000	П	Г	60	60	IР23	1,2
			70	70	IР54
ЖСП20-250	П	Д-2	72	72	IР20	1,2,3
					5'0
ЖСП21Ех-100	Р	М	50	35	1Ехс1е11	1
* Обозначение способа монтажа: 1 – на трубу 3/4"; 2 – на крук; 3 – на монтажный профиль; 4 – на потолке.

Таблица 1.5 – Номенклатура и технические параметры светильников с люминесцентными лампами

			КПД
Тип светильника	Класс свето-распределе-ния	Тип КСС	об-щий	в верхнюю полу-сферу	Габариты, мм	Степень защиты		Способ монта-жа*
1	2	3	4	5	6	7		8
ЛСП01-2х36	Р	М	75	—		IР64
ЛСП01-2х36	П	Д	60	—	1400x260x210
ЛСПО1-2x40	Р	М	82	—		5/0
ЛСПО1-2x40	П	Д	60	—				1,5,
ЛСП01-2х58	Р	М	75	—		IР64		6,7
ЛСП01-2х58	П	Д	60	—	1700x260x210
ЛСП01-2х65	Р	М	82	—		5/0
ЛСП01-2х65	П	Д	60	—
ЛПО02-20					650x120x100
ЛПО02-40		Д-2	50	50	1260x120x100
ЛПО02-65					1560x120x100
ЛПО02-2х20					650x220x100
ЛПО02-2х40	П	Г-1			1260x220x100	IР20		6
ЛПО02-2х65			52	52	1560x220x100
ЛПО02-4х20					645x420x100
ЛПО02-4х40		Г-2			1260x420x100
ЛПО02-4х65					1560x420x100
ЛСП02-2х4()	П		70	—	1234x280x159
ЛСП02-2х40	П	Д-2	75	—		IР20		1,5,
ЛСП02-2х65	П		70	—	1534x280x159			6,7
ЛСП02-2х65	Н		75	—
ЛПООЗ-20, ЛПООЗ-40	П	Г-1	65	65		IР20
ЛПООЗ-20, ЛПООЗ-40	Н	Д-1	65	48	—	2/0		6
ЛПООЗ-20, ЛПООЗ-40	Р		80	60		IР20
ЛПП04-2х36	П	Д	60	—	1290x190x140	IР54		6
ЛПП04-2х40
ЛСП04-2х40	Р	Г-2	65	25		2/0		2,5
ЛСП04-2х65			70	30
ЛСО05-2х40, ЛСО05-2х80	Р	Г-1	85	42	—	IР20		2,5
ЛПО06-20	П	Д	70	—	650x60x115	IР20		6
ЛПО06-40					1250x60x115
ЛПО06-2х20					650x180x90
ЛПО06-2х40					1250x180x90

Продолжение таблицы 1.5

1	2	3	4	5	6	7	8
ЛПО06-20	П	Д	70	—	650x60x115	IР20	6
ЛПО06-40					1250x60x115
ЛПО06-2х20					650x180x90
ЛПО06-2х40					1250x180x90
ЛПО06-2х65					1550x180x80
ЛПО06-2х80					1550x180x150
ЛПО06-4х20					650x350x90
ЛПО06-4х40					1250x350x90
ЛСП06-2х40, ЛСП06-2х80	П	Д-2	70	—	—	IР20	1,3, 6,7
ЛСП06-2х40, ЛСП06-2х80	Н
ЛСП06-2х40, ЛСП06-2х80	П	Г-1	65
ЛСП06-2х40, ЛСП06-2х80	Н	Д-2
ЛПП07-18	П	Д	60	—	660x100x100	IР65	6
ЛПП07-36					1270x100x100
ЛПП07-58					1570x100x100
ЛПП07-2х18					660x160x100
ЛПП07-2х36					1270x160x100
ЛПП07-2х58					1570x160x100
ЛПО09-40	П	Д-1	65	65	—	IР20	6
ЛПО09-40	Р		80	80
ЛСП09-40	П	Д-1	65	65	—	IР20	1,3, 6,7
ЛСП10-36, ЛСП 10-2x36	П	Д	84	84	1248x124x170	IР65	1,3, 6,7
ЛСП 10-58, ЛСП10-2х58					1548x124x170
ЛПБ 10-2x20, ЛПБ10-2х40, ЛПБ10-4х20, ЛПБ 10-4x40	Н	Д-2	50	50	—	2*0	6
ЛП011-2x18	П	Г	70	—	650x340x94	1Р20	6
ЛП011-4х18					650x650x94
ЛП011-36					1255x170x94
ЛПО 11-2x36					1255x340x94
ЛПП12-2х18					790x170x125
ЛПП12-36					1396x78x125
ЛПП12-2х36					1396x170x125
ЛПП12-58					1660x78x125
ЛПП12-2х58					1660x170x125
ЛПП 12-2x36			84		1270x124x180	1Р66

Окончание таблицы 1.5

1	2	3	4	5	6	7	8
ЛП012-2х18, ЛПО 12-2x20	П	Д	75	—	645x165x91	IР20	6
ЛП012-2х36, ЛПО12-2х40					1250x165x91
ЛП012-2х58, ЛП012-2х65					1555x165x91
ЛБ012-18	П	Д	70	—	694x520x300	IР20	—
ЛПО 13-2x40, ЛП013-2х65, ЛПО 13-2x80	П	Г-1	55	55	—	IР20	6
ЛСП 13-2x40	П	Л	75	75	1246x480x154	IР20	5
ЛСП 13-2x40		Г-2	75	75	1246x480x154
ЛСП 13-2x65					1546x480x154
ЛСП 14-2x40	Н	Д-1	65	—	—	IР53	2,7
ЛСП15-2х40**	Н	Д		— 45	—   —	5'4 2'0	2,5, 7
ЛСП15-2х65**	Р	М	85
ЛСП 15-2x80	Н	Д					6
ЛПО 16-20, ЛПО 16-40	Н	Д-1	60
ЛСП 16-2x40	Н	Д-1	60	— —	—	IР54 5'4	1,2,3
ЛСП 18x40**	Н		88		1330x65x165
ЛСП 18x65**			88		1610x65x165
ЛСП 18-2x40**			85		1330x65x165
ЛСП18-2х65**			85		1610x65x165	IР65
ЛСП18-18		М	75		750x75x180
ЛСП 18-36					1330x75x180
ЛСП 18-58					1630x75x180
ЛСП18-18	П	Д	70		720x152x204	5'4	1,2,3
ЛСП 18-36					1330x152x204
ЛСП 18-58					1630x152x204
ЛСП 18-2x18					720x270x204
ЛСП 18-2x36					1330x270x204
ЛСП 18-2x58					1630x270x204		6

* Обозначение способа монтажа: 1 – на трубу 3/4"; 2 – на крук; 3 – на монтажный профиль; 4 – к шиноироводу; 5 – на штанге длиной 0,5 или 1,0 м; 6 – на потолке; 7 – на тросе; 8 – на фланце; 9 – к коробу.

** Лампа типа ЛБР.

Таблица 1.6 – Параметры размещения светильников в помещениях

№ по плану и наименование помещения		Количество, шт		Расстояние, м
