3.Описание лабораторной установки.
Лабораторная установка для снятия рабочей характеристики, схема которой
п
риведена
на рис.12.3 состоит из мембранного
исполнительного механизма (1),к штоку
которого прикреплена стрелка-указатель
(2),шкалы (3),трубки (4),панели

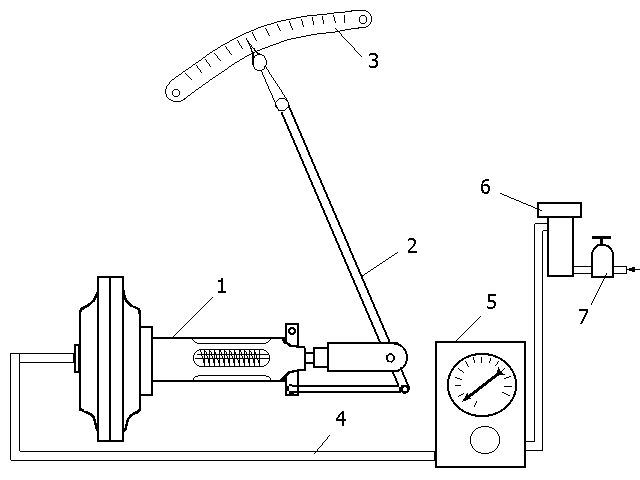

Рис.12.3. Схема установки для снятия рабочей характеристики мембранного исполнительного механизма
4.Методика проведения опыта
Для снятия рабочей характеристики необходимо подать сжатый воздух в систему с помощью редуктора 7 и, меняя давление воздуха через каждые 0.1 кг/см2 от 0 до 1 кг/см2, замечать положение указателя перемещения штока при прямом и обратном его движениях.
Результаты опыта записать в таблицу 12.1.
Таблица 12.1.
Величина давления воздуха, кг/кв. см
|
П е р е м е щ е н и е ш т о к а |
Величина гистере-зиса, % |
|||
при прямом ходе |
при обратном ходе |
||||
мм
|
Процент полного хода |
мм
|
Процент полного хода |
||
|
|
|
|
|
|
Для определения нечувствительности необходимо устанавливать стрелку через каждые 10 мм, изменяя давление воздуха с помощью панели 5 и записывая показания манометра при прямом и обратном ходе. Результаты опыта записать в таблицу 12.2.
Таблица 12.2.
Величина хода штока |
Давление воздуха в мембранной головке, кг/см2 |
Величина нечувствительности, кг/см2 |
||
мм
|
Процент полного хода |
при прямом ходе |
при обратном ходе |
|
|
|
|
|
|
5.Обработка результатов эксперимента.
По данным табл.12.1 построить рабочую характеристику исполнительного механизма (зависимость хода штока в % от давления воздуха в полости мембранной камеры при прямом и обратном ходе),вычислить величину гистерезиса по уравнению:
L обр - L пр
S = ------------- 100, %
L max
и записать в последнюю колонку таблицы.
По данным табл.12.2 вычислить величину нечувствительности по уравнению:
P пр - P обр
= -----------
2
и записать в соответствующую колонку таблицы.
Учитывая допустимые пределы по величине гистерезиса и нечувствительности, дать заключение о качестве исполнительного механизма.
6.Контрольные вопросы.
1.Назначение, устройство и принцип действия мембранного исполни-
тельного механизма?
2.Что называется гистерезисом хода и от чего зависит?
3.Как определяется нечувствительность?
