4.6. Дозвуковые выходные устройства
Выходное устройство (ВУ) ТРД обеспечивает преобразование энтальпии РТ, прошедшего через турбину, в кинетическую энергию реактивной струи, а также служит для выброса РТ в атмосферу. Кроме того, ВУ предназначено для обеспечения реверса тяги и шумогашения (рис. 64).
Выхлопная труба 1 состоит из кожуха, обычно имеющего теплоизоляцию, и внутреннего конуса – обтекателя. Тракт выхлопной трубы в продольном сечении имеет форму кругового конуса, которая обеспечивает плавный перевод кольцевого потока РТ, выходящего из турбины, в равномерный цилиндрический поток, что позволяет снизить потери энергии потока. Нужно отметить, что ВУ ТВД – наиболее простое по конструкции. Оно состоит только из выхлопной трубы.

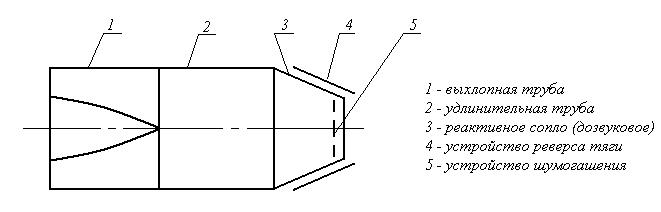

Рис. 64. Принципиальная схема выходного устройства с нерегулируемым соплом
Удлинительная труба 2 является монтажным элементом и ставится на АД только с целью организации оптимального взаимодействия потока РТ с конструкцией планера ВС.
Реактивное сопло 3 служит для ускорения потока РТ, истекающего из АД в атмосферу.
Устройство реверса тяги 4 может располагаться как до сопла, так и на выходе из него. Реверсом тяги называют изменение направления вектора тяги в сторону, противоположную его основному направлению. Реверс тяги применяется для более интенсивного торможения ВС при посадке с целью сократить длину пробега (и взлетно-посадочной полосы). Эффективным считается устройство реверса, создающее обратную тягу порядка 50% от основной. Принципиально схема устройства реверса тяги такова. Оно включает заслонки, под которыми располагаются специальные проходные сечения (щели). Когда устройство задействовано, заслонки перекрывают тракт двигателя, одновременно открывая проходные сечения. РТ при этом начинает истекать в другую сторону, создавая тормозящую тягу (как правило, вектор тяги разворачивается относительно обычного направления на угол ~ 1200).
В качестве устройства шумогашения 5 могут использоваться различные по конструкции решетки. Основной шум при работе реактивных АД создается истекающей струей РТ при ее взаимодействии с атмосферой. Обязательным для гражданских ВС является требование, что уровень шума при работе их двигателей не должен превышать 100…110 [дб] на взлете (или при посадке). Добиться снижения шума можно, если уменьшить скорость истечения РТ, что, естественно, противоречит концепции безопасности полетов. Таким образом, шумогашение является достаточно сложной технической проблемой.
Нужно заметить, что материалами элементов ВУ служат, как правило, хромоникелевые стали (иногда с добавлением ниобия).
