- •Конструкция и принцип работы синхронной электрической машины.
- •Реакция якоря в синхронной электрической машине и её зависимость от характера нагрузки.
- •П ринципиальная электрическая схема авиационного трёхфазного синхронного генератора.
- •Внешняя характеристика авиационного трёхфазного синхронного генератора и её зависимость от характера нагрузки.
- •Р егулировочная характеристика авиационного синхронного генератора и её зависимость от характера нагрузки.
- •Индукционная нагрузочная характеристика авиационного трёхфазного синхронного генератора.
- •Окз и характеристика короткого замыкания авиационного трёхфазного синхронного генератора.
- •Векторная диаграмма эдс явнополюсного (неявнополюсного) синхронного генератора при различных видах нагрузки.
- •Векторная диаграмма эдс и мдс неявнополюсного синхронного генератора в к.З. , характер реакции якоря.
- •Механическая характеристика однофазного асинхронного двигателя с пусковой обмоткой.
- •Механическая характеристика однофазного асинхронного двигателя с пусковой обмоткой.
- •Особенности конструкции двухфазного асинхронного двигателя, схема включения в сеть, механическая характеристика.
- •К онструкция и схема включения в сеть асинхронного двигателя с полым ротором, механическая характеристика. Условие отсутствия самохода.
- •Устройство и принцип действия вращающегося трансформатора.
- •Принцип действия и особенности конструкции гистерезисного двигателя, механическая характеристика.
- •Требования, предъявляемые к гироскопическим двигателям. Чем обеспечивается их выполнение.
- •Особенности работы коррекционных двигателей. Требования к ним. Типы.
Конструкция и принцип работы синхронной электрической машины.
Синхронная машина – машина переменного тока, заключающая в себе две основные части: индуктор и якорь.
Индуктор состоит из обмотки и сердечника, расположенных чаще всего на роторе и питающихся постоянным напряжением => ток возбуждения постоянный.
Якорь также состоит из обмотки и сердечника, но как правило располагается на статоре и представляет собой чаще всего трёхфазную систему обмотки.
Иначе говоря поле статора и ротор вращаются с одинаковой угловой скорость, отсюда и понятие – синхронная машина.
Реакция якоря в синхронной электрической машине и её зависимость от характера нагрузки.
Воздействие М.Д.С. якоря на магнитное поле машины в воздушном зазоре называют реакцией якоря.
В синхронной машине направление действия М.Д.С. якоря относительно полюсов может быть различным и зависит от характера тока якоря, т.е. от разности фаз ψ тока якоря Ia и Э.Д.С. холостого хода E0 якоря.
Для ψ=0:
Рассмотрим положение ротора в момент, расположенный на рис.1. Продольная ось полюсов d совпадает с плоскостью катушки, в которой Э.Д.С. максимальна, отсюда максимальное значение тока якоря. Амплитуда результирующей М.Д.С. направлена по оси q, поэтому ток якоря называют поперечным и обозначают Iq , а М.Д.С. – Faq, в этом случае реакцию якоря называют поперечной.

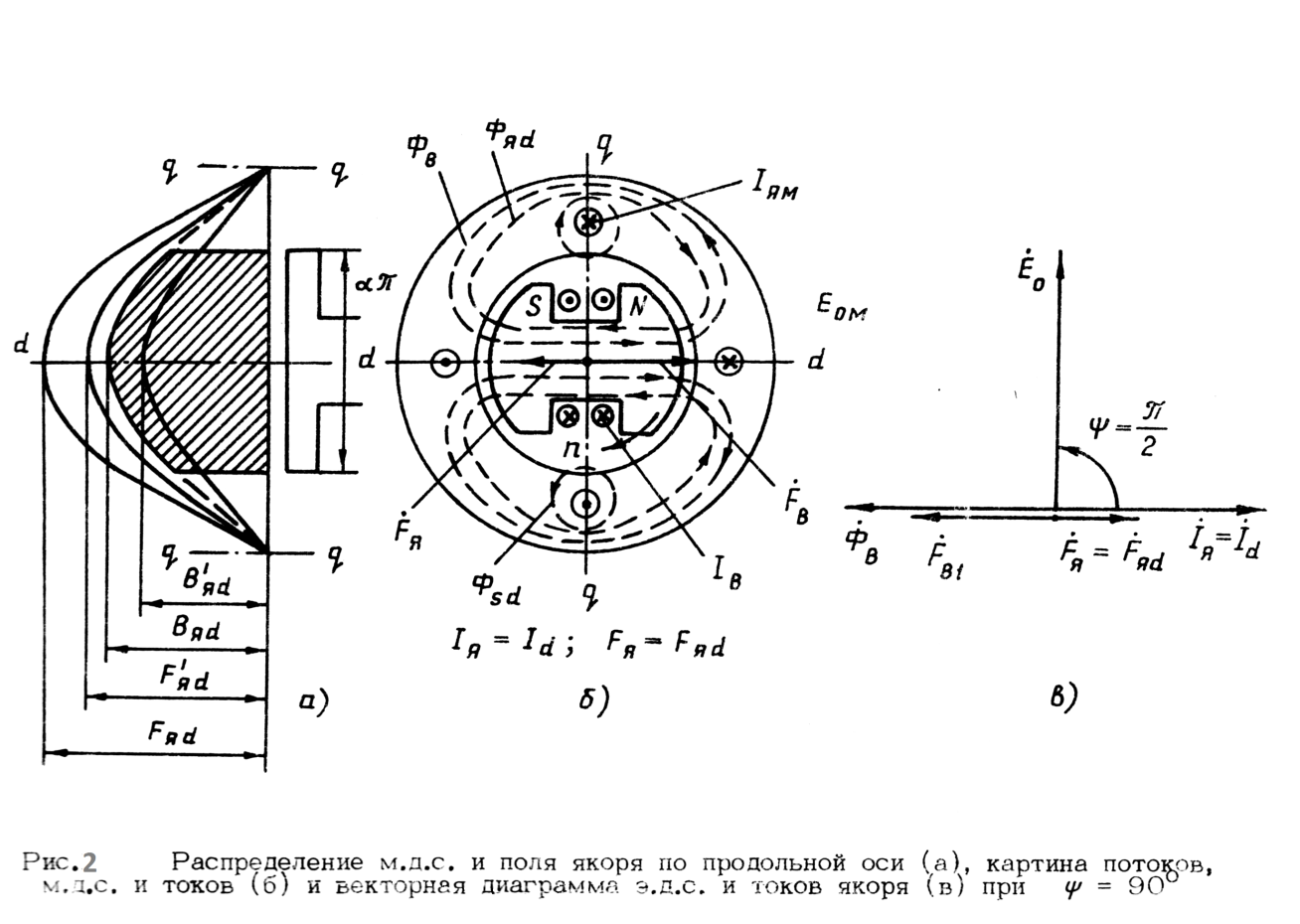

Для ψ=π/2:
Катушка смещена в пространстве а 90 электрических градусов от катушки с максимумом э.д.с. М.Д.С. якоря с амплитудой Fa в данном случае направлена по продольной оси полюсов навстречу м.д.с. возбуждения, уменьшая результирующее поле машины. Отсюда м.д.с. и ток якоря называют продольными и обозначают соответственно Fad и Id , а реакцию якоря называют продольной и размагничивающей. Эта м.д.с. обуславливает поток реакции якоря по продольной оси Фad и поток рассеяния Фsd.
Для ψ=-π/2:
В данном случае ток якоря также создаёт продольную м.д.с. Fad , направленную согласно с м.д.с. возбуждения FB. Отсюда реакцию якоря называют продольной и намагничивающей.
Для 0<ψ<π/2:
В данном случае катушка с максимумом тока смещена в пространстве на угол ψ электрических градусов от катушки с максимумом э.д.с. EOM, а м.д.с. якоря не совпадает ни с продольной, ни с поперечной осями. Приходится раздельно учитывать м.д.с. якоря по продольной и поперечной осям, раскладывая её на соответствующие составляющие: Такое искусственное разложение для учёта реакции якоря в явнополюсных синхронных машинах носит название метод двух реакций.
П ринципиальная электрическая схема авиационного трёхфазного синхронного генератора.
Генератор представляет собой систему из трех явнополюсных синхронных машин – подвозбудителя, возбудителя и основного генератора, включённых каскадно. Машины установлены на одном валу и в одном корпусе.
Подвозбудитель – синхронный генератор с возбуждением от постоянных магнитов, предназначен для питания обмотки возбуждения возбудителя постоянным током.
Возбудитель – синхронный генератор со встроенным блоком вращающихся выпрямителей, обеспечивает питание постоянным током обмотки возбуждения основного генератора.
