Методика выполнения работы
Ознакомиться с принципиальной схемой установки и изучить правила техники безопасности при работе на установке высокого напряжения.
Электрическую прочность электроизоляционных материалов нужно определять при помощи аппарата АИИ-70 (рис.2.1). Аппарат АИИ-70 предназначен для испытания кабелей, твердых и жидких диэлектриков переменным или выпрямленным высоким напряжением.
Технические данные аппарата в приложении .
Аппарат состоит из передвижного пульта на колесах и кенотронной приставки (на рисунке 2.1. не приведена), внутри пульта установлены пускорегулирующая и сигнальная аппаратура и высоковольтный трансформатор. Работа и взаимодействие элементов схемы аппарата осуществляются следующим образом. Электропитание подводится к аппарату от однофазной сети напряжением 127 или 220 В посредством гибкого кабеля, снабженного штепсельными разъемами, на клеммы дверной блокировки SF2. Далее через предохранители F1,F2,F3 попадает на регулятор напряжения TV2. Регулируемое напряжение от TV2 через автоматический выключатель SF1 подается на первичную обмотку высоковольтного трансформатора TV1 и конденсатор С1, С2.
Переключатель S1 служит для установки максимальной защиты автоматического выключателя SF1 в положение «Чувствительная» или «Грубая». Высокое напряжение от трансформатора TV1 через ограничительное сопротивление R может быть использовано как для испытания переменным напряжением твердых диэлектриков, так и для определения пробивного напряжения жидких диэлектриков.
Сигнальная лампа HLG (зеленая) указывает на включение сети, лампа HLR (красная) на включение высокого напряжения. В установке имеется сосуд EV с электродами для испытания жидких диэлектриков.
Напряжение от сети через блок-контакты БК и предохранители Пр подводится к регулировочному автотрансформатору РН, предназначенному для плавного изменения напряжения. Высокое напряжение включается автоматическим выключателем В, который имеет три обмотки; две из них соединены последовательно, а одна шунтирована переключателем защиты ПЗ. При разомкнутом положении этого переключателя - защита чувствительная , автомат срабатывает при пробое Когда переключатель ПЗ замкнут, защита грубая, автомат не срабатывает при коротком замыкании на высокой стороне и остается включенным, если мощность на стороне высокого напряжения при 50 кВ не превосходит 2 кВА; такой режим должен длиться не более 1 мин. Напряжение на образце (кВ) измеряют вольтметром на стороне низкого напряжения. Конденсаторы С предназначены для защиты от перенапряжения первичной обмотки. Высоковольтный трансформатор ТГ 100 В/50 кВ мощностью 2 кВА имеет один заземленный вывод вторичной обмотки. При синусоидальной форме кривой питающего напряжения вторичное напряжение в режиме холостого хода не отличается от синусоидального более чем на 5%. Сопротивление защищает трансформатор от перегрузки при пробое образца.

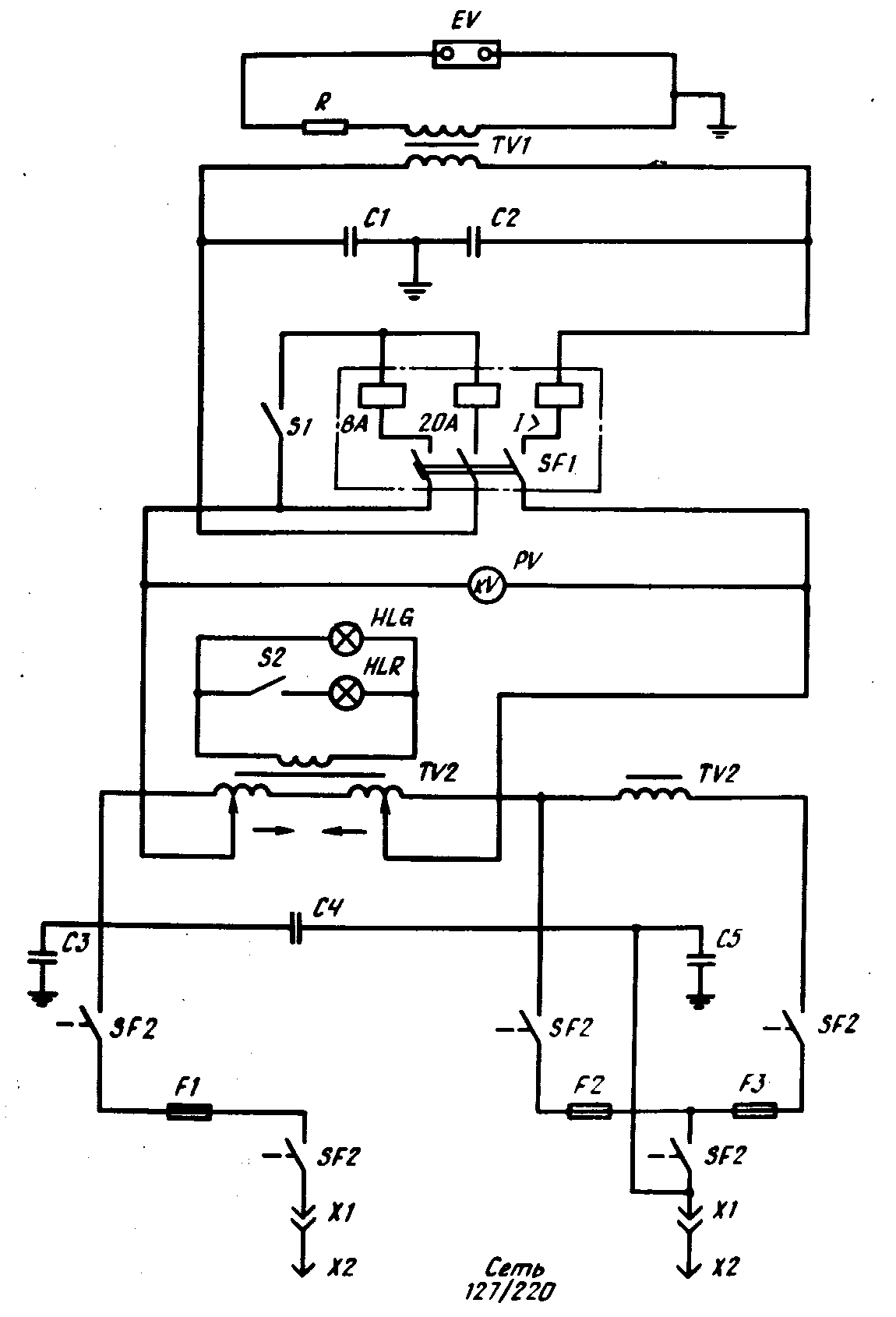

Принципиальная электрическая схема аппарата аии-70
Рисунок 2.1.
При этом опыты проводить в такой последовательности:
1. Проверить заземление установки.
2. Рукоятку «Защита» установить в положение «Чувствительная».
3. Замерить толщину испытуемого образца с помощью микрометра или штангенциркуля, открыть дверцу на крыше аппарата и установить его между электродами. Площадь образца выбрать в соответствии с размерами электродов так, чтобы не было перекрытия.
4. Закрыть крышку пробивной установки.
5. Включить рубильник и автомат в центрально распределительном ящике.
6. Подать напряжение сети на аппарат, включив вилку в штепсельную розетку. При этом должна загореться лампа, сигнализирующая о наличии напряжения на автотрансформаторе. Регулирующим устройством РУ увеличивать напряжение между электродами до пробоя образца. Момент пробоя фиксируется отключением автомата. Данные опыта записать в таблицу 2.1.
Таблица 2. 1.
