Методика выполнения работы
Мост переменного тока Р595 предназначен для измерения тангенс угла диэлектрических потерь и емкости при частоте 50 Гц при профилактике высоковольтной промышленной изоляции. Принципиальная и монтажная схемы моста представлены на рисунке 6.8. и 6.9.
Мост является переносным и используется в эксплуатационных условиях непосредственно на месте установки оборудования для испытания изоляции проходных изоляторов, вводов (линейных и аппаратных), конденсаторов (связи, высоковольтной защиты и силовых), трансформаторов (силовых и измерительных), машин (двигателей, генераторов, конденсаторов) и недлинных кабелей.
Мост служит для измерения на напряжениях от 3 до 10 кВт объектов, у которых оба электрода изолированы от земли («прямая» схема) и объектов, у которых один из электродов наглухо заземлен («перевернутая» схема), а также для измерения на низком напряжении («прямая» схема) емкости и тангенса угла потерь конденсаторов, кабелей и других объектов.
Мост предназначен для работы в закрытых неотапливаемых помещениях при температуре окружающего воздуха от –10 до + 400С и относительной влажности от 30 до 90% (+250С).
Измерение емкости и tg на низком напряжении производится по «прямой» схеме. Одним плечом моста является испытуемый объект Сх, вторым – образцовый конденсатор Со (внешне – при высоковольтных измерениях и встроенный в мост – при низковольтных измерениях), третьим - магазин сопротивления R3, четвертое плечо состоит из постоянного сопротивления R4, параллельно которому включен магазин емкости С4.
При равновесии моста имеют место следующие соотношения: где С4 – в мкф.

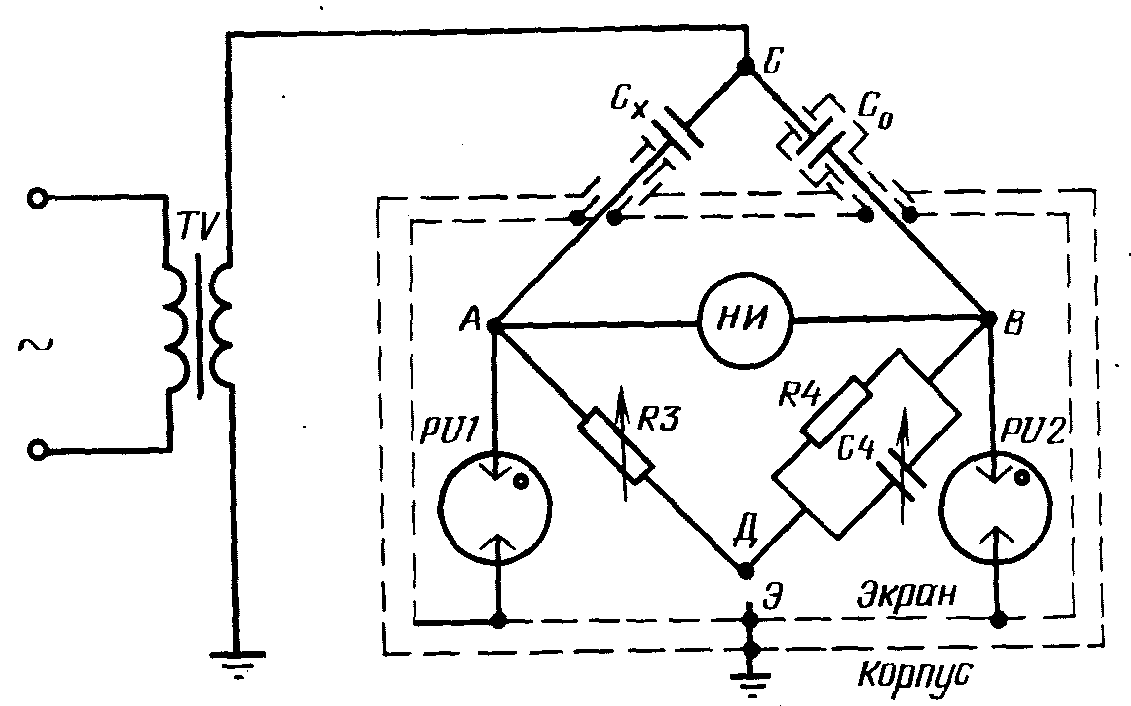

П
ринципиальная
схема моста Р 595
Рисунок 6.8.

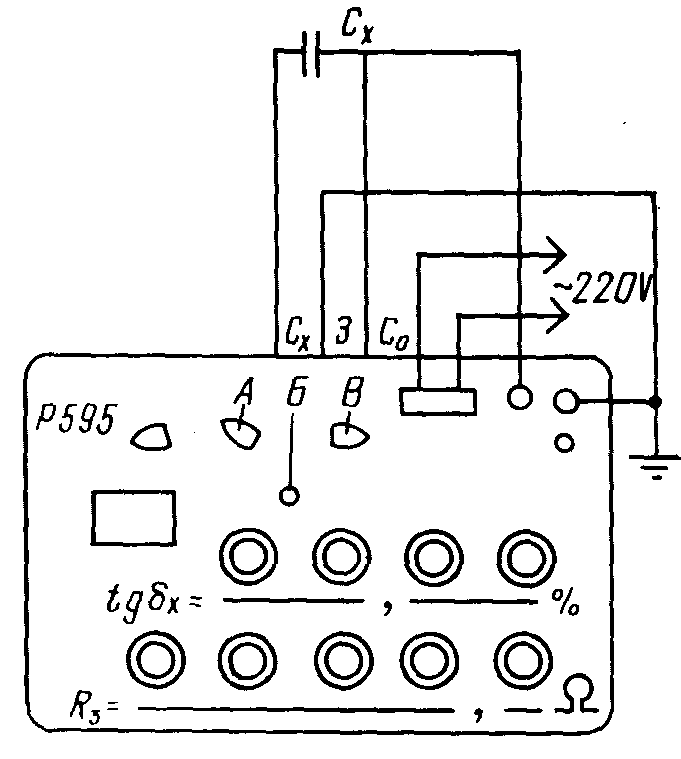

Схема включения приборов моста
Рисунок 6.9.
Формулы указаны применительно к последовательной эквивалентной схеме замещения объекта измерения.
Тангенс угла потерь измеряемого объекта в % отсчитывается в непосредственно на лицевой панели моста.
Емкость измеряемого объекта вычисляется по формулам приведенным на лицевой панели моста.
Регулирование (уравновешивание) моста осуществляется при помощи рукояток ряда R3 и tgх.
Изменение пределов измерения производится шунтированием магазина сопротивлений сопротивлениями R2 и R5 (высоковольтная схема), и переключением образцовых мер емкости С2 и С5 (низковольтная схема).
Питание измерительной схемы на низком напряжении осуществляется от встроенного трансформатора.
Нульиндикатором служит транзисторный усилитель с питание от элементов постоянного тока со стрелочным прибором на выходе (микроамперметром М4204).
При работе на низком напряжении собрать схему в соответствии с рис. 6.9. Установить на мосте: Ручку «чувствительность» т- в положение «Выкл»;
ручки магазина сопротивлений «R3» - в положение 50 Ом;
ручки tg - в положение 5%;
ручки «А» – в положение + tg;
ручки «В» - в положение предполагаемого значения измеряемой емкости при работе на низком напряжении (обозначения черного цвета).
Примечания:
1. Если переключатель «В» находится в положении соответствующем
работе на высоком напряжении (обозначения красного цвета), при переводе его ручки для работы на низком напряжении необходимо нажать кнопку «Б» и отпустить после перехода указателя на обозначения черного цвета.
2. Если предполагаемая величина емкости объекта измерения неизвестна, переключатель «В» необходимо установить в положение измерения наибольшей емкости.
3. Включить тумблер «сеть». При этом должна загореться лампочка освещения шкалы микроамперметра.
4. Установить ручку «чувствительность» в такое положение, при котором стрелка микроамперметра отклонится на 30 – 35 мкА.
5. Если необходимо, вращением ручки «В» переключателя пределов измерения, выбрать положение, при котором отклонение стрелки микроамперметра будет минимальным. При этом не допускается нажимать кнопку «В» ( у переключа теля пределов).
6. Регулируя сопротивление ряда R3 и tg добиться положения, при котором стрелка микроамперметра наиболее близко подойдет к нулевой отметке шка лы. При этом, по мере необходимости, регулировать чувствительность указателя равновесия ручкой «чувствительность».
7. Чувствительность нужно выбирать такую, при которой изменение R3 на величину порядка 2% от набранного отсчетного значения или tg на величину (0,3 + 0,05 tg) вызывает отклонение конца стрелки микроамперметра на 1 мкА.
8. Записать значения отсчета «R3» и «tg», а также положение переключателя полярности «А» на месте и переключателя В2 на регулирующем устройстве. Записать формулу подсчета, указываемую у ручки «В» переключателя пределов измерения.
9. Снизить чувствительность указателя равновесия и перевести переключатель полярности «А» в другое положение. Произвести дополнительную регулировку «R3» и «tg» оперируя соответственно указанию п. 8.
10. Установить переключатель «чувствительность» в положение «выкл.». Перевести переключатель полярности сети «В2» (регулирующего устройства) во второе положение, если есть уверенность, что изоляция испытуемого объекта не будет повреждена или перекрыта импульсом испытательного напряжения при переключении. В противном случае испытательное напряжение перед переключением снизить на регулировочном устройстве, а затем снова повысить до требуемого значения.
11. Произвести регулирование (уравновешивание) места соответственно указанию п.п. 6 – 10.
12. После окончания измерений установить переключатель «чувствительность» в положение «выкл.» и отключить тумблер «Сеть».
13. Подсчитать по формуле, указываемой ручкой «В» переключателя пределов, значение измеренной емкости для каждого из четырех измерений.
Истинное значение емкости объекта следует определить, как среднее арифметическое из формулы:
,
где
,
,
,
-значение емкости, подсчитанные по
результатам отдельных измерений.
14. Истинное значение тангенса угла потерь объекта % следует определить, как среднее арифметическое из формулы:
,
где
,
,
,
- записанные отсчетные значения тангенса
угла потерь для всех четырех измерений.
