Нанесение размеров

Общие требования

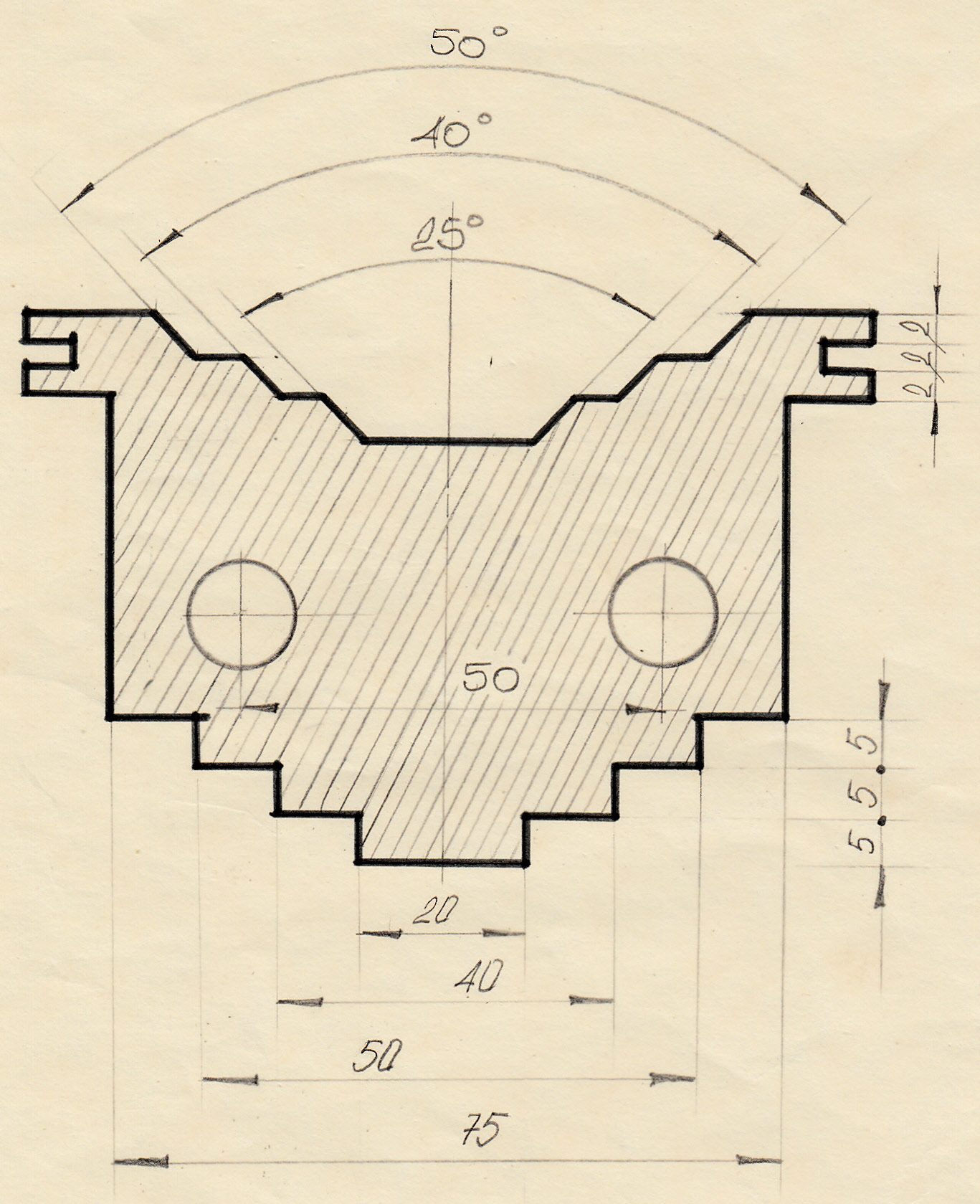

Нанесение размеров на чертежах является важнейшим этапом их выполнения. Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже, общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

1. размеры на чертежах указывают размерными числами и размерными линиями;

2. размерные числа должны соответствовать действительным размерам изображаемого предмета, независимо от того, в каком масштабе и с какой точностью выполнен чертеж; размеры бывают:

линейные – длина, ширина, высота, величина диаметра, радиуса, дуги;

угловые – размеры углов;

3. линейные размеры указывают на чертежах в миллиметрах, единицу измерения на чертеже не указывают;

4. стрелки, ограничивающие размерные линии, должны упираться острием, а соответствующие линии контура или в выносные и осевые линии (рис.1а); выносные линии должны выходить за концы стрелок размерной линии на 1-5 мм (рис.1а);

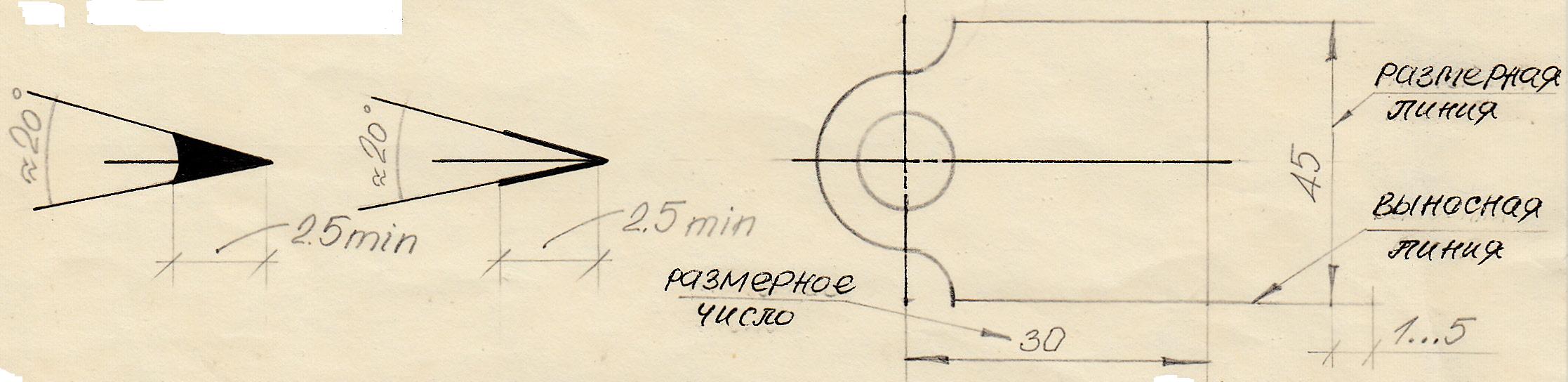

Рис.1б Рис.1а

5. величина стрелки выбирается в зависимости от толщины (S) линии видимого контура и должна быть одинакова для всех размерных линий чертежа, форма стрелки и примерное соотношение её элементов показаны на рис.1 б;

6. размерные и выносные линии выполняют сплошными тонкими линиями, в пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3.5);

7. размерные числа ставят над размерной линией, параллельно ей и возможно ближе к середине;

8. минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура – 10 мм;

9. необходимо избегать пересечения размерных и выносных линий;

10. при нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке;

11. при недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45⁰ к размерным линиям, или четкими точками;

12. в местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают;

13. при изображении изделия с разрывом размерную линию не прерывают и наносят действительный размер;

14. каждый размер наносится только раз, там, где удобно читается;

15. общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия;

16. линейные размеры на чертежах не допускается повторять на разных изображениях.

Линии чертежа

Чтобы чертеж был выразительным и легко читался, он должен быть оформлен линиями различной толщины и начертания. Линии чертежа, их начертание, толщина и назначение установлены ГОСТ 2.303—68* (табл. 1).

Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями (Т, 2Т). После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины. Обводятся карандашом или тушью.

Как видно из табл.1, основная линия чертежа — это линия видимого контура. Толщину сплошной основной линии S выбирают в пределах 0,5..1,4 мм в зависимости от величины и сложности изображения, а также от формата и назначения чертежа. Выбранные толщины линий должны быть одинаковыми для всех изображений на данном чертеже, вычерчиваемых в одном и том же масштабе. При этом необходимо выдерживать указанные в табл. 1 соотношения толщин линий по отношению к толщине сплошной основной линии. Эти соотношения берут на глаз.

Таблица 1.Типы линий по ГОСТ 2.303—68*

наименование	начертание	толщина линии	назначение	каким карандашом обводить
1.сплошная толстая основная линия		S в пределах 0.5…1.4 мм	применяется для изображения видимого контура предмета	карандаш заточен на лопаточку ТМ (HB), М (B)
2.сплошная тонкая линия		от S/3 до S/2	применяется для изображения размерных и выносных линий, линий штриховки	Т(H)
3.сплошная волнистая линия		от S/3 до S/2	применяется для изображения линии обрыва	Т(H)

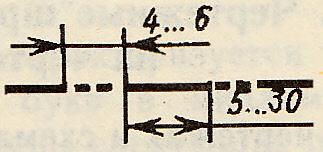

4.штриховая линия		S/2	применяется для изображения невидимого контура, длина штриха должна быть одинаковая, длину следует выбирать в зависимости от величины изображения	ТМ (HB)
5.штрихпунктирная тонкая линия		от S/3 до S/2	применяется для изображения осевых и центовых линий, длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения	карандаш заточен на иголочку Т(H)
6.сплошная тонкая с изломами линия		от S/3 до S/2	применяется при длинных линиях обрыва	Т(H)
7.штрихпунктирная с двумя точками линия		от S/3 до S/2	применяется для изображения линии сгиба на развертках	Т(H)

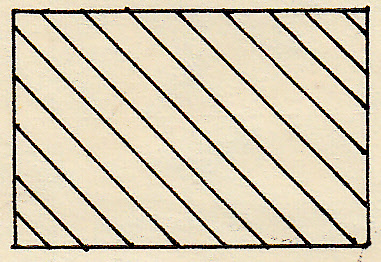

• Линия штриховки наноситься только под углом 45⁰, шаг штриховки определяют самостоятельно.

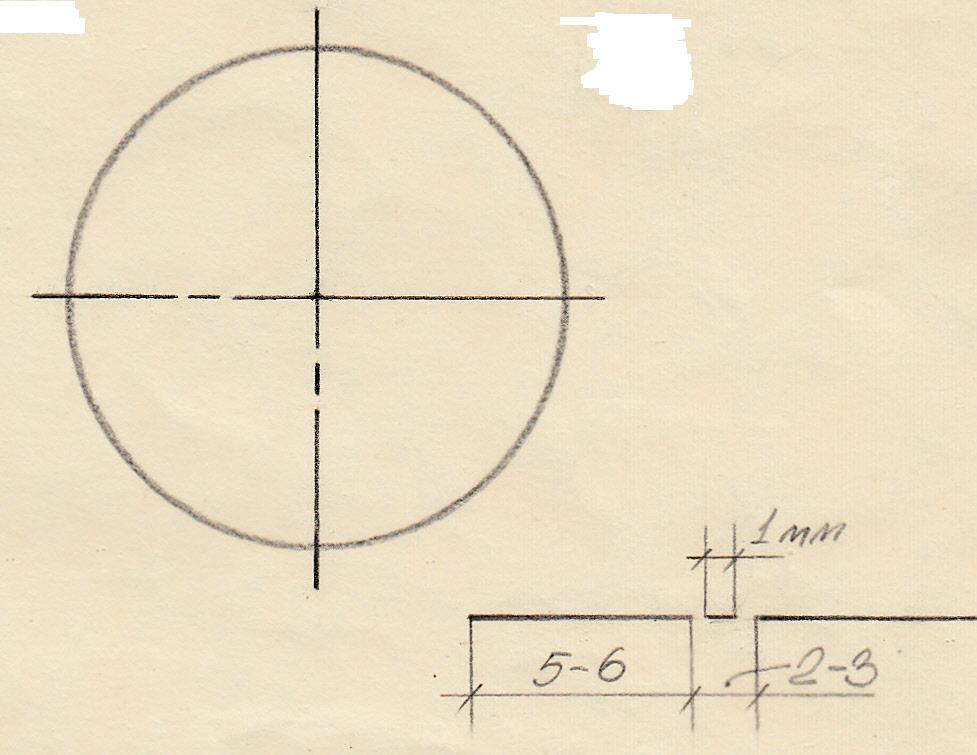

• Центр окружности фиксируется пересечением длинных штрихов; осевая линия должна пересекать контур изображения длинным штрихом и выходить за контур на 3-4 мм, заканчиваться она должна длинным штрихом.

• Все линии должны быть четкими, яркими, чуть вдавленными в бумагу, линии одного назначения на всем чертеже должны быть одинаковы.
