Режими роботи та умови вмикання системи повітропостачання

Режим І - «чистої вентиляції» - вмикається після заповнення і закриття сховища. Зовнішнє повітря очищується на проти пильних фільтрах. Захищає від проникнення радіаційного пилу під час радіаційного зараження місцевості.

Норма подачі повітря – (8 - 13) /год. на 1 особу в залежності від кліматичної зони.

Примітка: Кліматична зона визначається середньою температурою повітря в найжаркіший місяць року.

I. зона - 8 на 1 особу

II. зона = (20 ... 25) – 10 на 1 особу

III. зона = (25 ... 30) - 11 на 1 особу

IV. зона 30 - 13 на 1 особу

Режим II - «фільтровентиляції» - вмикається під час загрози хімічного зараження місцевості. Зовнішнє повітря очищується на проти пильних фільтрах і фільтрах – поглиначах отруйних речовин. Захищає від радіаційного пилу і отруйних речовин, аерозолів та бактеріальних засобів.

Норма подачі повітря - 2 на 1 особу. В III і IV кліматичній зоні в сховищах передбачено установлювати охолоджувальні пристрої; якщо таких пристроїв немає, то норма збільшується до 10 на 1 особу.

Режим III - «повної ізоляції з регенерацією внутрішнього повітря» - вмикається при наявності в зовнішньому повітрі чадного газу, аміаку а також інших СДОР у великих концентраціях. Повітря з приміщення очищується від вуглекислого газу, збагачується киснем, охолоджується і знову подається у приміщення. Наявність обладнання для забезпечення роботи системи повітропостачання у III режимі передбачається в сховищах, розміщених в районах можливого сильного задимлення або загазованості СДОР (з великою концентрацією).

Норма регенерації повітря:

  • поглинається вуглекислого газу - 25 л/год. на 1 особу;

  • постачається кисню – 20 л/год. на одну особу.

Рішення про вмикання певного режиму приймає штаб управління ЦЗ

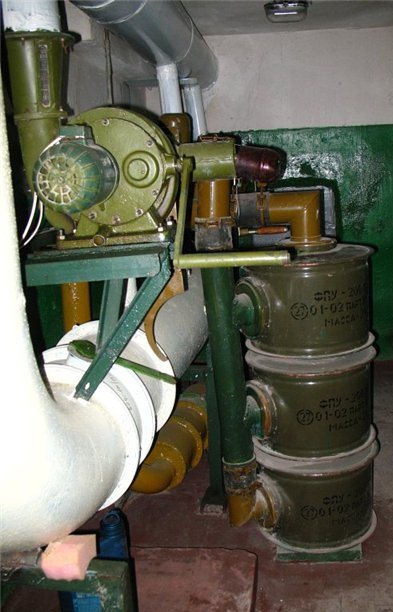

Для забезпечення очищення зовнішнього повітря в сховищах місткістю до 600 чол. застосовуються фільтровентиляційні комплекти ФВК-1 та ФВК-2.

ФВК-1 включає:

  • два проти пильних фільтра ПФ-1000;

  • три фільтра-поглинача - ФПУ-200 (для очищення 300 м3/год повітря) (рис. 5.2.);

  • два електроручні вентилятора ЕРВ-600/300 (рис. 5.3.).

До складу ФВК-2, крім елементів ФВК-1, додатково входить;

  • фільтр-поглинач оксиду вуглецю ФГ-70 (для очищення 70 м3/год повітря) (рис. 5.4.);

  • регенеративна установка РУ-150/6 - в складі якої 6 регенеративних патронів для регенерації повітря по кисню та вуглекислому газу (рис. 5.5.).

Продуктивність одного ФВК-1 складає:

  • у режимі І - 1200 м3/год;

  • у режимі II - 300 м3/год.

Рисунок 5.2. Рисунок 5.3.

Фільтри-поглиначи Електро-ручний

отруйних речовин. вентилятор

Рисунок 5.4. Рисунок 5.5.

ФГ-70 РУ-150/6

Система водопостачання сховища передбачає:

  • живлення від зовнішньої водопровідної мережі;

  • створення аварійного запасу питної води із розрахунку 3 л на добу на одну людину.

Система електропостачання постійна - від міської мережі окремим кабелем та резервна - від ДЕС. В сховищах ємністю до 600 чол. ДЕС не встановлюється.

Система опалення сховища здійснюється від загальної отеплювальної мережі підприємства.

Система каналізації у сховищах - в зовнішню каналізаційну мережу самопливом або шляхом перекачування.

Система зв'язку включає телефону лінію та радіо лінію оповіщення.
