3). Выбор кабелей, питающих щитки рабочего и аварийного освещения

Условие выбора сечения электрических кабелей имеет вид:

I_р < I_д.д., (11)

где I_р - расчетный ток;

I_д.д. – длительно допустимая токовая нагрузка на кабель. Так как относится к помещениям с нормальной средой то:

I_д.д.=I_н.д.

где I_н.д. - длительно допустимый ток для кабелей при нормальных условиях прокладки, который приводится в таблицах ПУЭ.

а) Выбор кабеля питающего щиток рабочего освещения.

Выбираем кабель, питающий щиток рабочего освещения основного помещения цеха.

Расчётная нагрузка внутреннего освещения здания Р_ОСВ, Вт определяется по установленной мощности освещения и коэффициенту спроса К_с по формуле:

Вт, (12)

где Р_л - мощность одной лампы;

=0,9 – коэффициент спроса рабочего освещения,

k_ПРА = 1,1 - коэффициент, учитывающий потери мощности при включении лампы, возникающие в пускорегулирующей аппаратуре.

Расчетная реактивная мощность рабочего освещения:

вар,

где =1,52 – коэффициент реактивной мощности для ламп типа ДРЛ.

Определяем полную расчетную мощность рабочего освещения:

ВА.

Определяем расчетный ток для выбора кабеля:

А, (13)

Сos = 0,55 - для ламп ДРЛ.

U_ном = 380В - номинальное напряжение сети освещения ;

Выбираем кабель марки АВВГ. Приведенные в ПУЭ допустимые длительные токи I_н.д. приняты для нормальной окружающей среды (+25 С°). Так как среда в цехе нормальная, то поправочный коэффициент на температуру воздуха, принимаем равным 1 (k=1).

Принимаем пятижильный кабель АВВГ (5х35 мм²) с I_н.д= 131 А.

131 > 122,51 A

б) Выбор кабеля, питающего щиток аварийного освещения.

Светильники аварийного освещения расположены в 4 ряда по 7 светильников в ряду, 4 группы.

Определяем расчетную активную мощность аварийного освещения:

Вт.

k_с= 0,9 - коэффициент спроса.

Определяем полную мощность аварийного освещения:

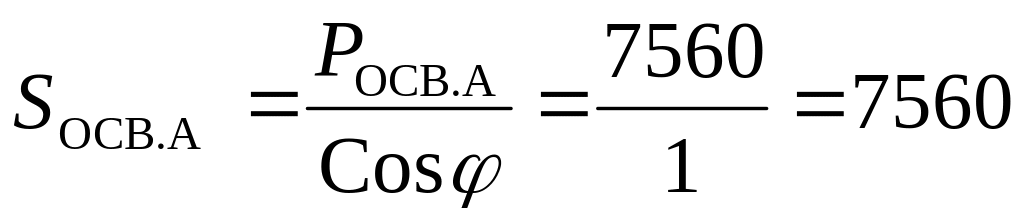

ВА,

где cos=1,0 – для ламп накаливания.

Определяем расчетный ток для выбора кабеля:

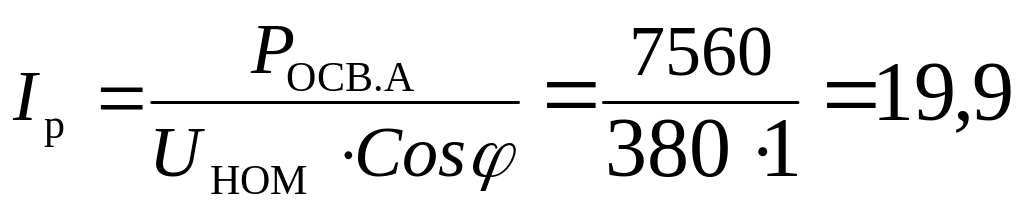

А,

где cos = 1 - для ЛН;

где U_НОМ=380 В – номинальное напряжение сети .

Принимаем пятижильный кабель АВВГ(5 2,5 ) с I_н.д.= 20А.

Таблица 5.1. Результаты расчета и выбора кабелей для щитков освещения

Вид освещения	Рр, Вт	Iр, А	Марка кабеля	Iн.д. кабеля
Рабочее	44352	122,51	АВВГ (5х35 мм2)	131
Аварийное	7560	19,9	АВВГ(5х2,5)	20

4). Выбор схемы питания осветительной установки

Питание электрического освещения производится от общих для осветительных и силовых нагрузок трансформаторов с низшим напряжением 400/230В (напряжение сети 380/220В).

Для питания ламп применяем кабель АВВГ подвешенный на тросе.

Для распределения электроэнергии для рабочего и аварийного освещения, а также для защиты сетей от токов короткого замыкания применяем распределительный шкаф ПР8501 с трех полюсными автоматическими выключателями типа ВА51-31.

Осветительная сеть цеха предусматривает наличие двух групповых щитков, к которым групповыми линиями присоединяются светильники. В случае аварийного прекращения действия освещения предусмотрено аварийное освещение, обеспечивающее возможность продолжения работы и безопасную эвакуацию людей из цеха.

Светильники аварийного освещения работают совместно с рабочими.

Управление рабочим освещением осуществляется автоматическими выключателями, установленными на групповом щитке. Для удобства эксплуатации и безопасности производства ремонтных работ и замены отдельных элементов схемы электроосвещения необходимо предусмотреть возможность отключения группового щитка. Эту функцию выполняет выключатель, установленный у ввода в здание.

Рисунок 5.1 - Схема питания осветительной установки
