11.3 Построение карты селективности защиты

Проверку производим на примере подключения насоса (рисунок 11.1).

а) Автоматический выключатель QF1.

Iном.р  1,2Iр (59)

Iотс  1,8Iпуск (60)

, (61)

где Iном.р - номинальный ток расцепителя, А;

Iр - расчетный ток ЭП;

Iотс - ток отсечки, А;

Кп - кратность пускового тока,

Iн.д. - номинальный ток ЭД, А.

На основе условия нормального режима выбираем выключатель серии ВА 52-32, I_НОМ =100 А, I_{НОМ. Р.} = 63 А.

Определяем ток срабатывания выключателя в зоне перегрузки:

Определяем ток уставки:

Определяем ток срабатывания отсечки (кратность тока отсечки номинальному току расцепителя имеет значение 10):

I_с.о.= 10I_{НОМ. Р.} =1063 = 630 А

I _со < I _К1⁽³⁾, I _со < I _К1⁽¹⁾

Коэффициент чувствительности к токам однофазного КЗ:

(62)

Заносим данные выключателя в таблицу 11.2 .

б) Автоматический выключатель QF2.

Расчетный ток:

Выбираем выключатель ВА53-37, I_НОМ = 400 А, I_{НОМ. Р.} =400 А.

Определяем ток срабатывания выключателя в зоне перегрузки:

Определяем ток уставки:

Определяем ток срабатывания отсечки:

I_с.о.= 10I_{НОМ. Р.} =4000 А

I _со < I _К2⁽³⁾, I _со < I _К2⁽¹⁾

Определяем ток срабатывания второй ступени защиты:

I_с.мгн.= 20 кА

Коэффициент чувствительности к токам однофазного КЗ:

в) Автоматический выключатель QF3.

Расчетный ток: .

Выбираем выключатель ВА75-45, I_НОМ = 2500 А, I_{НОМ. Р.} = 2000 А.

Определяем ток срабатывания выключателя в зоне перегрузки:

Определяем ток уставки:

Определяем ток срабатывания отсечки:

I_с.о.=2I_{НОМ. Р.},

I_с.о.= 22000 = 4000 А

I _со < I _К4⁽³⁾, I _со < I _К4⁽¹⁾

Коэффициент чувствительности к токам однофазного КЗ:

Определяем ток срабатывания третьей ступени защиты:

I_с.мгн. = 30 кА

Таблица11.2 - Данные для построения карты селективности

№ в схе-ме	Тип выключа-теля	IНОМ, А	IНОМ.Р., А	Зона срабатывания при перегрузке		Зона шестикратного тока		Зона отсечки		Iс.мгн.., кА
				Iсп, А	tсп, с	I6, А	t6, с	Iсо, А	tсо, с
1	ВА52-32	100	63	75,6	100	378	8	630	0,02	-
2	ВА53-37	400	400	500	100	2400	8	2800	0,05	20
3	ВА75-45	2500	2000	2500	100	12000	4	4000	0,1	30

Так как реальное время срабатывания из-за производственных допущений может отклоняться на 20% в обе стороны, то условия селективности для двух последовательно включенных выключателей запишется:

0,8t_Б >1,2t_М или t_Б >1,5t_М.

при и : ;

при и : .

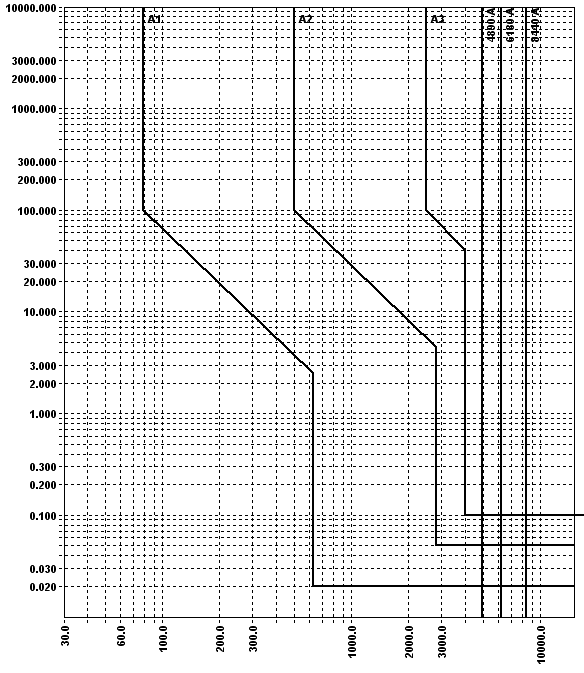

Карта селективности представлена на рисунке 11.2.

I_к1⁽¹⁾

I_к2⁽¹⁾

I_к4⁽¹⁾

ВА 52-32

ВА 53-37

ВА 75-45

Рисунок 11.2 – Карта селективности
