2.2. Работа лопасти винта в полете

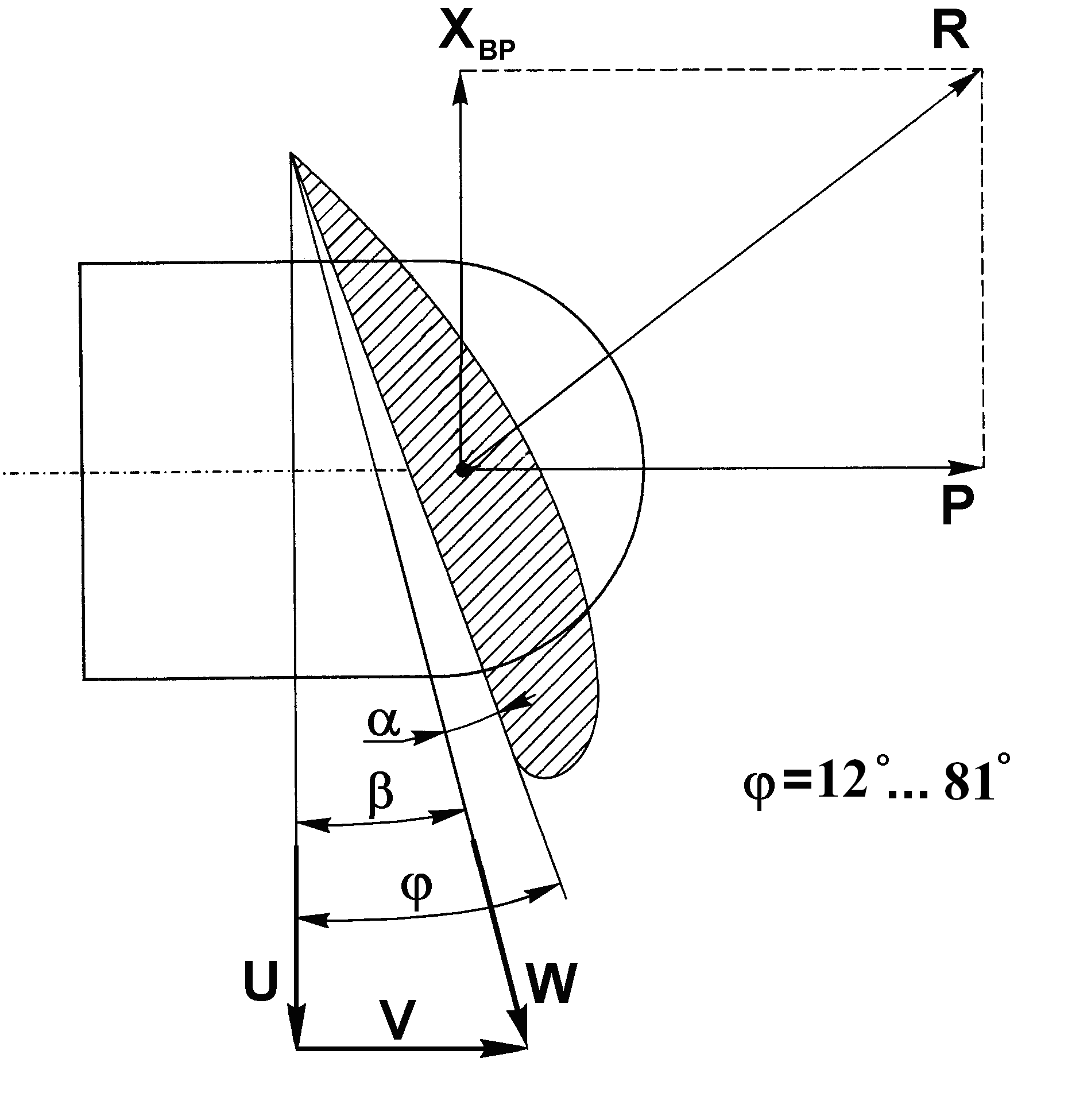

Винт самолета характеризуется следующими геометрическими параметрами: диаметром, профилем лопасти, радиусом сечения, формой лопасти в плане, углом установки, геометрическим шагом. Профиль лопасти аналогичен профилю крыла и характеризуется теми же параметрами. Силы, действующие на элемент лопасти при вращении винта, показаны на рис. 2.8.
Рис. 2.8. Возникновение сил на винте
При работе двигателя
в полете все элементы лопасти совершают
сложное движение, перемещаясь поступательно
со скоростью V и по
окружности с окружной скоростью U
(см. рис. 2.8).
Результирующая скорость элемента
лопасти винта относительно воздуха
представляет геометрическую сумму
векторов V и U:
.
Окружная скорость элемента лопасти равняется U = 2 r n, где n – частота вращения, об/с; r – радиус лопасти, м.
Контрольный радиус винта берется на расстоянии 0,75 м от оси вращения.
Поступательная скорость всех элементов (V) равна истинной скорости полета самолета.
Угол между результирующей скоростью элемента лопасти винта (W) и хордой профиля элемента лопасти винта называется углом атаки элемента лопасти () (см. рис. 2.8).
Угол между результирующей скоростью элемента лопасти и плоскостью вращения винта называется углом притекания струи ().
Угол установки лопасти () – это угол, заключенный между плоскостью вращения винта и хордой элемента лопасти.
Тяга винта определяется по формуле
,
где
– коэффициент тяги, зависящий от формы
лопасти и углов атаки элементов лопасти
(
≈
0,25);
– плотность воздуха; n
– частота вращения винта; D
– диаметр винта.
Для обеспечения наивыгоднейших аэродинамических условий работы всех элементов лопасти винта угол наклона их делается переменным, т.е. лопасть имеет геометрическую крутку; наибольший угол наклона имеет сечения у корня, наименьший – на конце лопасти. Геометрический шаг винта – это расстояние, на которое продвинулся бы винт вдоль своей оси в твердой среде. Зная угол наклона и радиус сечения, легко определить геометрический шаг сечения: H = 2 r tg.
Винт MTV-6-A-C-F/CF187-129 – переменного шага. У винтов переменного шага геометрический шаг изменяется вдоль длины лопасти. Эти винты имеют больший КПД, так как все элементы винта работают с одним и тем же углом атаки.
Кинематическими характеристиками воздушного винта называются параметры, характеризующие механическое движение винта: частота вращения, поступь, скольжение, относительная поступь (рис. 2.9).
В полете каждое сечение лопасти, вращаясь вокруг продольной оси винта, одновременно продвигается вперед со скоростью полета самолета.
Расстояние, пройденное воздушным винтом за один оборот в воздухе, называется поступью винта (или действительным шагом). Она может быть определена по формуле
,
где V – скорость полета, м/с; n – частота вращения винта, об/с.

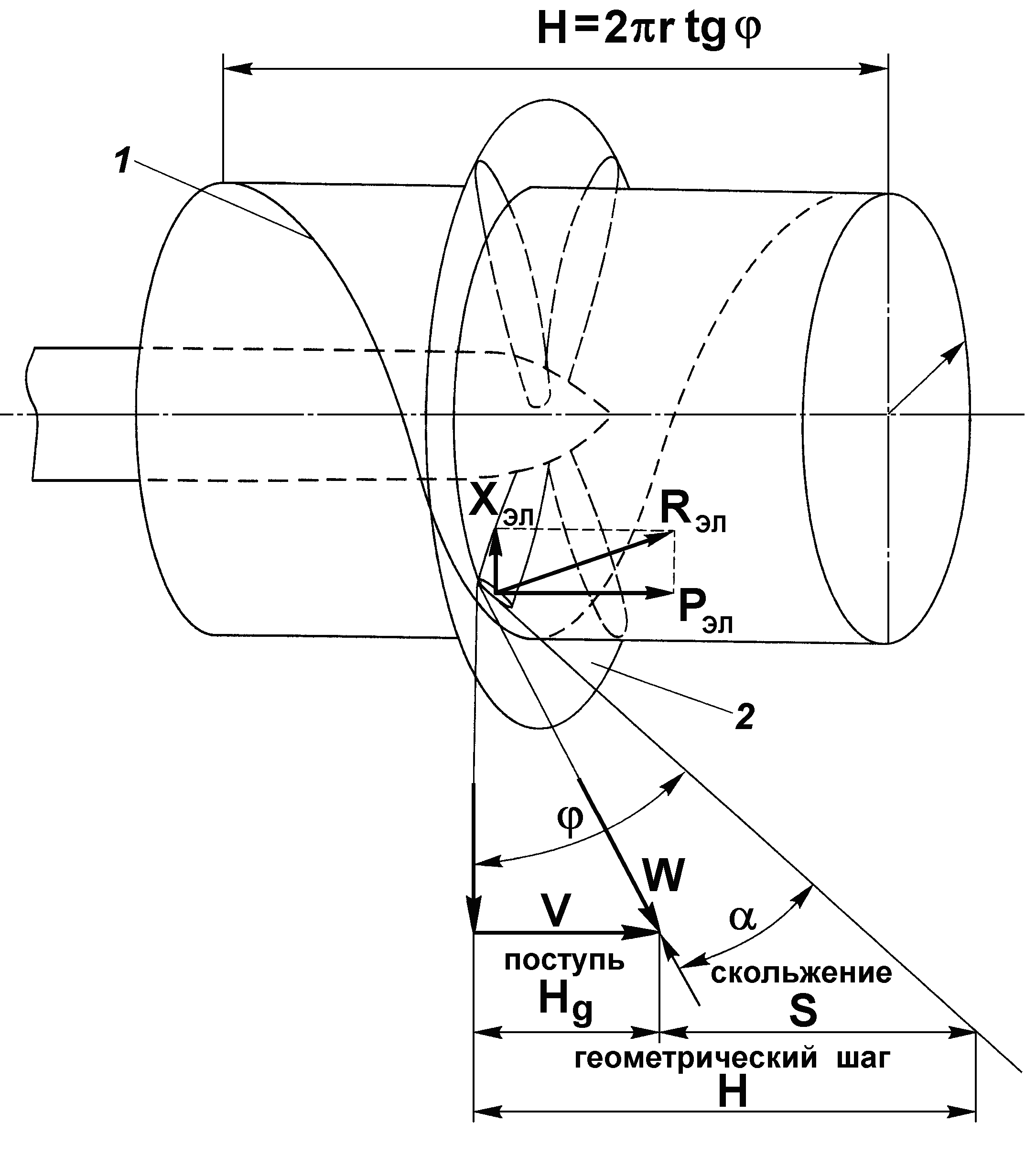

Рис. 2.9. Движение элемента лопасти винта:
1 – след сечения лопасти; 2 – плоскость вращения
Чем больше скорость при данной частоте вращения, тем больше поступь; чем больше частота вращения при данной скорости, тем меньше поступь; при скорости равной нулю, поступь винта равна нулю.
