Лабораторна робота №15
Тема: Обслуговування друкувальних пристроїв ударного типу
Мета: Засвоїти вимоги та правила обслуговування друкувальних пристроїв ударного типу
Короткі теоретичні відомості:
Голкові (матричні) принтери (Dot Matrix Printer) тривалий час відносились до стандартних пристроїв виведення інформації. Перевага цих принтерів визначається, в першу чергу, здатністю роботи з будь-яким папером, а також низькою вартістю друку та можливістю одночасного друку декількох копій. Метод, з допомогою якого голковий принтер переносить знаки на папір, в принципі, дуже простий. На відміну від важільного та “кулькоподібного” принтера, в якому встановлюються різні типи (букви, цифри та знаки), голковий принтер формує знаки кількома голками, розміщеними в головці принтера.
Механіка подачі паперу в цілому мало змінилася – папір втягується за допомогою вала; між папером і головкою принтера розміщується фарбувальна стрічка. При ударі голки по цій стрічці на папері залишається зафарбований слід. Голки, розташовані в середині головки, приводяться в дію електромагнітами. Головка переміщується по горизонтальних напрямним з допомогою крокового двигуна. В перших матричних принтерах в головці принтера знаходилось 9 голок, потім з’явилися 18-голкові принтери. В наш час більшість фірм-виробників перейшли на виробництво 24-голкових принтерів.
Завдяки горизонтальному руху головки принтера і активізації окремих голок, синтезований знак утворює матрицю, причому окремі букви, цифри та знаки, записані в пам’ять принтера (ПЗП) у вигляді бінарних кодів. Тому головка принтера “знає”, які голки і в яких комбінаціях необхідно активізувати, щоб, наприклад, створити за 10 кроків головки букву “К” (див. рис. 1).
Хоча наявність дев’яти голок в головці принтера забезпечує високу швидкість друку, високої якості досягти не вдається. В 24-голкових принтерах (сьогоднішній стандарт матричних принтерів) використовується технологія послідовного розміщення голок в два ряди по 12 голок. Внаслідок того, що голки в сусідніх рядах зсунуті по вертикалі, точки на роздруківці перекриваються таким чином, що їх неможливо розрізнити. В цих принтерах є можливість проходу головки двічі для кожного рядка, щоб знаки продруковувались ще раз з невеликим зміщенням. Зображення букви, що виникає таким чином якісніше. Тому таку якість друку позначають як LQ, що є скороченням від Letter Quality (висока якість). Дещо гірший за якістю друк відповідно позначають NLQ (Near Letter Quality).
При роботі в режимі LQ швидкість друку зменшується незначною мірою, тому що головка друкує при русі в обох напрямках: як зліва направо, так і справа наліво.
Матричні принтери у порівнянні з безударними (non-impact) принтерами, мають одну суттєву перевагу, оскільки можуть друкувати одночасно декілька копій документа. Але робота голкового принтера завжди супроводжується шумом. Фірми-виробники голкових принтерів для зменшення шуму знаходять різноманітні технічні рішення. У деяких принтерах є так званий “тихий режим” (Quiet Mode). Однак таке зниження шуму досягається за рахунок зниження швидкості друку в два рази. Інколи внутрішню поверхню корпуса принтера покривають звукоізоляційним матеріалом, наприклад, пінистим герметиком або поролоном.

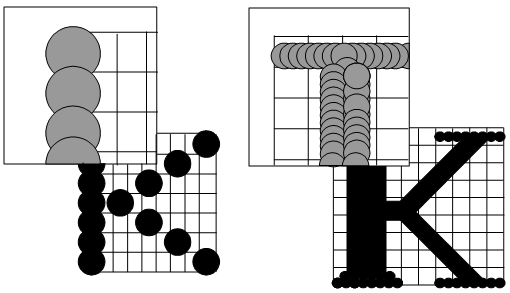

Рисунок 1 – Матриця для букви “К” в залежності від кількості голок в головці принтера та режиму друкування
Так само як і в інших пристроїв виведення інформації, якість друку принтера сильно залежить від роздільності, тобто від кількості точок, які друкуються в одному дюймі (dots per inch, dpi). Для голкового принтера роздільність відіграє роль тільки тоді, коли він працює в графічному режимі, в якому повинно точно розраховуватись положення кожної окремої точки на папері. При друці звичайних текстових знаків слід пам’ятати, що для матричних принтерів суттєву роль відіграють і інші фактори, такі як точність позиціонування головки принтера, частота ударів голок або якість фарбувальної стрічки.
Тільки невелике число голкових принтерів має можливість кольорового друку. Це можна пояснити тим, що до моменту появи на ринку перших моделей 24-голкових принтерів, здатних друкувати кольорові зображення, ціна на кольорові струменеві принтери вже суттєво понизилась. А якість друку 24-голкового принтера з допомогою багатоколірної друкувальної стрічки набагато гірша за якість друку на струменевому принтері.
Налаштування і обслуговування принтерів
Характеристики принтерів
Для отримання|здобуття| образу|зображення| друку|печатки| принтер перетворить даний друк|печатку| в растрове зображення і фізично управляє папером і фарбувальною речовиною.
Мета|ціль| цього розділу полягає в тому, щоб|аби| допомогти Вам у визначенні необхідних типів принтерів і в їх настроюванні на оптимальну продуктивність.
В даний час|нині| найбільш поширеними є|з'являються| декілька типів принтерів:
Принтери ударного типу|типа| (зазвичай|звично| матричні)
Струменеві|струминні| принтери (включаючи бульбашкові|пухиркові| і засновані на дії п’єзоефекту)
Лазерні принтери
Електростатичні принтери
Принтери з|із| термопереносом| воскової мастики і з|із| термосублімаційним| фарбником|барвника|.
У мережевих|мережних| середовищах|середі| найбільш поширеним є|з'являється| лазерний принтер.
Вибір найбільш відповідного|придатного| для Вас типу|типа| принтера
Нижче приводиться|призводить| інформація про порівняння паралельних і послідовних принтерів.
Паралельні принтери
Паралельний порт функціонує з|із| різноманітними|всілякими| швидкостями, які зазвичай|звично| набагато перевищують швидкості послідовного порту. Паралельний друк|печатка| має наступні|слідуючі| особливості:
Набагато швидше, ніж послідовний друк|печатка|
Максимальна стандартна відстань - десять|десятеро| футів (близько 3 м.); деякі кабелі забезпечують 150 футів (близько 60 м.)
Обмежені можливості|спроможності| контролю помилок, але|та| відносна рідкісна|рідка| їх поява
Переривання встановлюються при інсталяції
Універсальна сумісність.
Лазерні принтери, хоча і здаються|видаються| схожими, можуть мати різні максимальні швидкості роботи з|із| паралельним портом. Якщо ця характеристика є|з'являється| важливою|поважною| для Вас, проконсультуйтеся з|із| постачальником Вашого принтера.
Послідовні принтери
Послідовний друк|печатка| має наступні|слідуючі| особливості:
Передає дані значно повільніше|повільний| за паралельний друк|печатку|
Максимальна стандартна відстань - 25 футів (близько 8 м.); деякі кабелі забезпечують 500 футів (близько 166 м.)
Забезпечує прекрасну|чудову| можливість|спроможність| перевірки помилок
Вимагає менш дорогої кабельної системи
Переривання, XON/XOFF, паритетний контроль, швидкість в бодах, кількість бітів даних і стопових бітів встановлюються при інсталяції.
Мови|язики| принтера
Перетворення даних друку|печатки| в растрове зображення в принтері виконує "форматтер|" (formatter|), зазвичай|звично| використовуючи при цьому достатньо|досить| крапок|точки| для виконання повного|цілковитого| фізичного циклу за один прохід друкуючої головки|голівки| або однієї сторінки. Форматтер приймає даний друк|печатку| в одній або більш формах, іноді|інколи| званих мовами|язиками| принтерів. Форматтери, оброблювальні більш за одне такої мови|язика|, можуть включати команди перемикання між мовами|язиками| або здійснювати перемикання автоматично на основі аналізу потоку даних.
Такі мови|язики| відносяться до двох основних категорій:
Мови принтера, такі, як PCL, HPGL і ESC-P. У цих мовах використовуються потоки даних, які складаються з (1) текстових байтів, (2) 2-5-байтових командних рядків для горизонтального і вертикального інтервалу і графічного лінійного зображення (векторна графіка), а також (3) рядків графічного бітового зображення (растрова графіка). Ці дані легко і швидко перетворяться.
Мови опису сторінок (PDL), такі, як PostScript (PS) і PCL-V. Ці мови фактично є підмножиною групи мов принтера, але вони використовують набагато складніші потоки даних. Що складається в значній мірі з докладних англійських фраз і програмованих конструкцій, PDL дозволяють виконувати складніші маніпуляції з даними, в порівнянні з простішими мовами принтерів, але вимагає більше часу для перетворення.
Вибір відповідних|придатних| для Вашої мережі|сіті| принтерів складніший, ніж визначення швидкодії виводу|висновку| на принтер. Принтери PostScript|, на відміну від PCL|, розраховані на велику неузгодженість, тому, по можливості, переконаєтеся в тому, що Ваші принтери сумісні з PostScript|.
