Лабораторная работа №1

по дисциплине «Технология и организация перегрузочного процесса»

на тему: «Разработка технологии перегрузки штучных грузов.

Разработка схемы механизации перегрузки штучных грузов».

Выполнила: студентка группы ЭФ-61 Морозова Ирина

Проверил: А.М.Замолотчиков

Москва

2012г.

Исходные данные:

1. Род груза – хлопок

2. Грузооборот причала – 110 тыс. тонн

3. Варианты перегрузочных работ: «вагон-склад», «склад- автомобиль»

4. Тип судна и № проекта

5. Способ укладки груза:

а) в судне - на поддонах

б) в вагоне – отдельными местами

6. Способ хранения груза на складе – на поддонах

7. Профиль причальной набережной – вертикальный

8. Водный путь – естественный

9. Отметки уровня воды

а) ВВУ – 60 м;

б) МУВ – 53 м;

в) –

10.Гарантированная глубина на транзите 3,8 м

11. Продолжительность эксплуатационного периода 115 сут.

1. Привести краткую характеристику груза с учетом правил его перевозки и хранения. Определить вид упаковки, массу и размер одного места, количество мест в одном подъеме.

Кипы хлопкого волокна должны быть упакованы со всех сторон в комплект тары. Для упаковки и обвязки кип хлопковой продукции рекомендуется: упаковочные материалы – холстопрошивочное паковочное полотно по ОСТ 17-443-80, ткань повышенной прочности.

Кипы хлопковой продукции перевозят в крытых транспортных средствах в соответствие с Правилами перевозок грузов в условиях, исключающих их загрязнение, нарушение целостности упаковочной ткани и обвязочных поясов, попадение атмосферных осадков.

Хлопок является легкогорючим грузом.

Хлопок перевозится преимущественно в трюмах палубных судов. При перевозке хлопка на палубе или в беспалубном судне отправитель обязан лбеспечить укрытие груза( предоставить брезент).

Подмоченные и загрязнённые кипы хлопка, а также хлопок с признаками самовозгорания или самосогревания к перевозке не принимаются. Хранение хлопка разрешается только строго по маркам в закрытых складах, под навесом или на открытых площадках с обязательной укладкой на сухой настил.

В складах хлопок укладывается на расстоянии 0,5 м от стен. Размещение хлопка в противопожарных разрывах между зданиями и строениями запрещается. (1)(2)

Вид	Кипы хлпковые
Масса одного места, кг	250
Класс груза	К-250
Погрузочный объем, м3/т	1,05-2,9
Число мест в пакете	4
Число ярусов в пакете	2
Размеры пакета, м	1635х1200х735
Масса пакета с поддоном, кг	1000

Кипы размещаются на поддонах размерами 1600×1200 см

Свес с поддона = 35 см, по 17,5 см с каждой стороны по длине. (7)

2.Выбрать тип и привести характеристики основной и вспомогательной перегрузочной машин, а так же судна и подвижного состава сухопутного транспорта.

(5)

Тип судна		Финский
№ Проекта
Грузоподъемность, т		1700
Габаритные размеры, м	Длина	90,30
	Ширина	13,35
	Высота	12,27
Осадка, м	В полном грузу	3,3
	Порожнем	2,34

Тип трюмов

III

Номер трюма	Объем трюмов м3	Размеры трюма, м	Высота трюмов, м	Размеры люка, м
1	445,536	20,4×10,4	2,10	16,5х9,35
2	419,328	19,2×10,4	2,10	16,5х9,35
3	432,432	19,8×10,4	2,10	16,5х9,35
Всего	1297,296

Размещение груза и его количество на судне.

№ трюма	Ярус	Количество пакетов	Масса, т
1	1	96	96
2	1	88	88
3	1	96	96
Всего		280	280

Технические характеристики вагона: (4)

Тип и модель вагона	Модель 11-066
Краткое описание вагона	Крытый, 4-х осный
Грузоподъемность , т	68
Масса тары, т	22
Высота от уровня головок рельсов до уровня пола, мм	1283
Длинна кузова внутри, мм	13800
Ширина кузова внутри	2760
Высота кузова по боковой стенке, мм	2791
Размеры в свету дверного проема, мм	2000х2301
Объем кузова, м3	120,15

Размещение груза и его количество в вагоне:

В вагоне груз размещен равномерно по всей площади пола с тем, чтобы во время движения не произошло его смещения, сдвиг или падение. Размещено 168 кип. Масса груза в вагоне – 42 тонны.

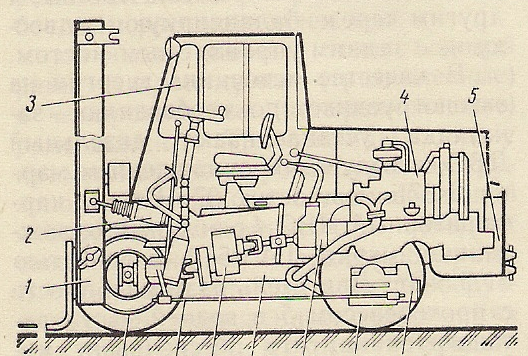

Технические характеристики автопогрузчика модели 4013:

Модель	4013
Грузоподъемность на вилах, т	3,2
Расстояние от центра тяжести груза до спинки вил, мм	600
Строительная высота, м	3150
Высота подъема вил, м	4,5
Скорость подъема груза, м/мин	0,366
Максимальная скорость передвижения , км/ч С грузом Без груза	15 15
Дорожный просвет, мм	2000
Наименьший наружный радиус поворота, мм	3700
Масса погрузчика, кг	4,8

Технические характеристики автомобиля:

Грузоподъёмность - 20 тонн

Длина – 13,6 м

Ширина – 2,4 м

Высота – 2,4 м

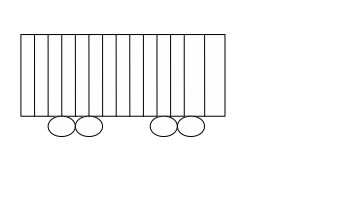

Схема размещения груза в автомобиле

2	2	2	2
2	2	2	2
2	2	2	2
2	2	2	2
	2	2
	2	2
	2	2
	2	2
	2	2

Перед въездом в порт и перед погрузочными (разгрузочными) фронтами необходимо предусмотреть площадки для стоянки автомобильного транспорта в среднем 25 м квадратных на автомобиль.
