Описание экспериментальной установки

Экспериментальная установка та же, что и в предыдущей работе, (см. рис 4.1)

Порядок проведения опыта

Порядок проведения тот же, что и при определении коэффициента

гидравлического трения. Результаты экспериментов записать в расчётную таблицу 1.

	наименования	обозначения	сечения
			1	2	4	5
1	диаметр	D (см)	3,8	1.9	1.9	3,8
2	плошадь	W= 0.785
3	скорость	= Q/W
4	Скоростной напор
5	Пьезометрическая высота
6	полный напор
7	потери напора	,
8	коэффициент трения

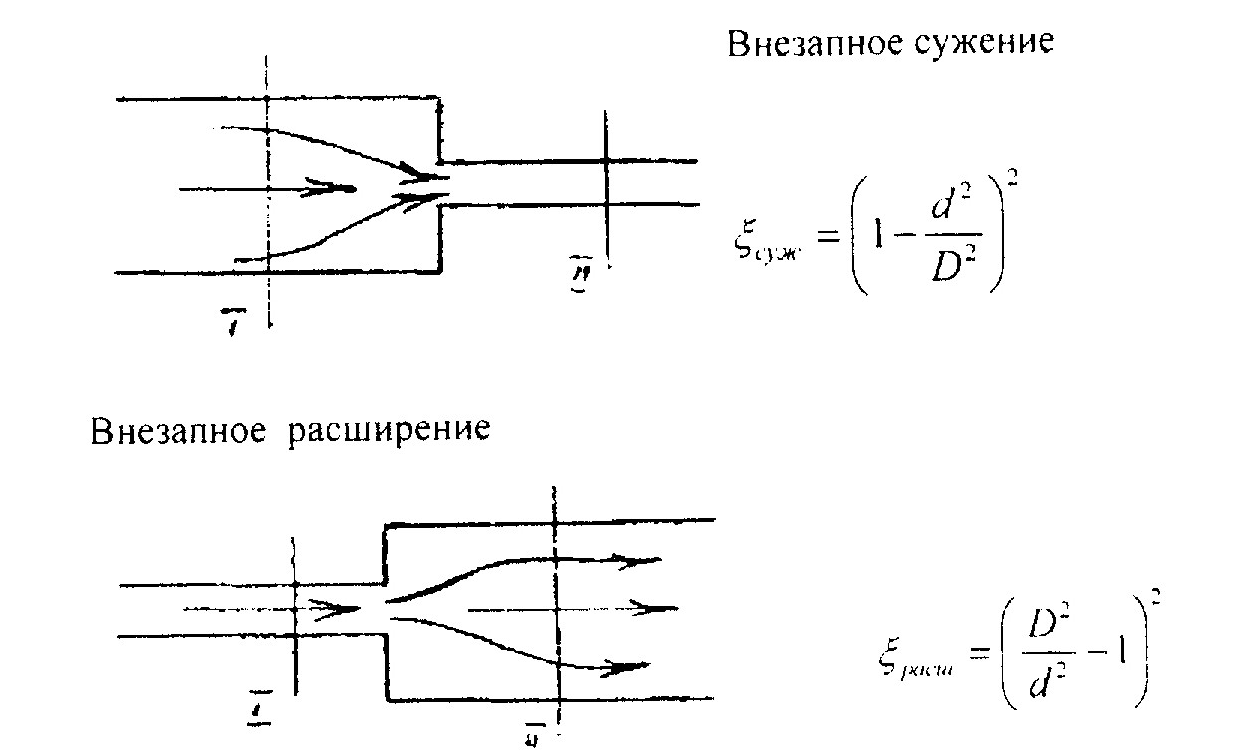

9	коэффициент местного сопротивления

Справочные данные

Таблица 2

	15	30	45	60	90
чугун,сталь	0,062	0.165	0,320	0,684	1,265
цветные металлы	0,042	0,130	0,220	0,471	1,129

6 Контрольные вопросы

1. Что называется местными потерями напора?

2. Что является причиной потерь напоров в местных сопротивлениях?

3. Как находится , при решении задач?

4. От чего зависит ?

Лабораторная работа №5

«Испытание центробежного насоса и построение его основных рабочих характеристик»

Введение

В настоящих методических указаниях лабораторной работы № 5 "Испытание центробежного насоса и построение его основных рабочих характеристик" сформулирована цель работы, изложены основные теоретические положения, описана насосная установка, порядок проведения экспериментов, методика обработки экспериментов, сформулированы вопросы для самопроверки, приведен список литературы.

1 Цель работы

а) Изучить на стенде устройство простейшего центробежного насоса;

б) Ознакомиться с принципом действия центробежного насоса;

в) Ознакомиться с правилами пуска, эксплуатации и установки центробежного насоса, регулирование его;

г) Провести экспериментальные испытания насоса, построить его рабочие характеристики.
