Завдання до курсової роботи з курсу “допуски та посадки деталей електромеханічних приладів“ завдання 1

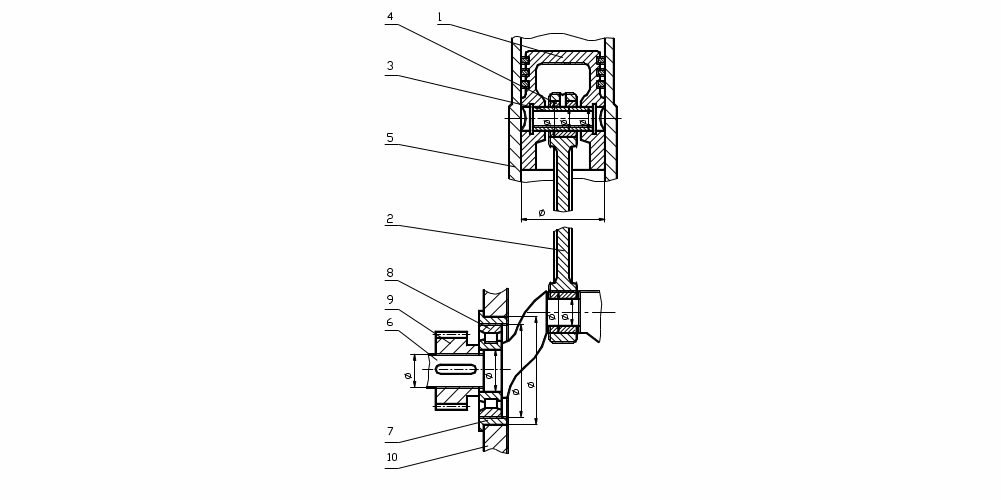

В иконайте на креслярському папері складальне креслення вузла, представленого на рис. 1. Номінальні розміри з’єднань вказані в таблиці 1.

Рисунок 1

Таблиця 1 – Дані для завдання 1

Найменування деталей у з’єднанні	№ деталей	Номери варіантів
Найменування деталей у з’єднанні	№ деталей	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Поршень Поршневий палець Втулка	1 3 4	40	10	24	18	14	30	12	50	55	6	35	20	30	10	45
Верхня голівка шатуна Втулка	2 4	50	14	30	24	18	40	20	55	65	10	45	30	45	15	50
Поршень Циліндр	1 5	135	70	85	80	75	120	50	160	180	60	110	75	125	55	165
Колінчастий вал Втулка	6 11	55	18	40	30	24	50	15	65	80	14	55	35	50	20	55
Колінчастий вал Внутрішнє кільце підшипника	6 8	65	35	50	45	50	60	24	80	90	30	75	50	55	24	80
Зовнішнє кільце підшипника Втулка	8 7	140	72	90	85	80	130	52	170	190	62	115	80	130	52	170
Колінчастий вал Розпад. шестерня	6 9	45	24	40	30	40	35	20	70	85	18	70	45	50	20	70
Втулка Нижня голівка шатуна	11 2	65	25	50	40	30	60	25	75	90	20	65	45	60	30	65
Втулка Корпус	7 10	160	85	110	90	95	150	70	190	210	75	130	100	150	70	190

Продовження таблиці 1

Найменування деталей у з’єднанні	№ деталей	Номери варіантів
Найменування деталей у з’єднанні	№ деталей	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
Поршень Поршневий палець Втулка	1 3 4	60	35	12	15	20	8	15	20	12	10	40	10	40	14	35
Верхня голівка шатуна Втулка	2 4	70	55	20	24	35	12	25	25	20	18	60	15	5	25	50
Поршень Циліндр	1 5	170	130	70	85	80	55	70	85	100	65	130	55	160	45	120
Колінчастий вал Втулка	6 11	70	60	25	30	40	15	30	30	25	20	60	15	60	25	45
Колінчастий вал Внутрішнє кільце підшипника	6 8	90	65	35	50	45	30	50	45	50	35	65	30	80	24	60
Зовнішнє кільце підшипника Втулка	8 7	180	140	72	90	85	62	80	85	90	72	140	62	170	52	130
Колінчастий вал Розпад. шестерня	6 9	80	60	30	45	40	35	45	40	45	30	55	25	10	20	50
Втулка Нижня голівка шатуна	11 2	85	70	35	40	50	25	35	40	35	30	70	20	65	85	55
Втулка Корпус	7 10	200	160	90	110	100	80	90	100	115	90	155	80	185	70	145

Проаналізуйте принцип роботи механізму. Виберіть посадки за ГОСТ 25347-82 і проставте на кресленні.

Наведіть у записці аналіз принципу роботи механізму, характеру з’єднань деталей, обраних посадок і схеми полів допусків. Значення обраних посадок представте у вигляді таблиці 2.

Таблиця 2 – Результати призначення посадок на з’єднання складального вузла

Номери

з’єднаних деталей

Номінальний діаметр,

посадка

Вал

Отвір

Зазор, мкм

Натяг, мкм

Граничні відхилення, мкм

Граничні розміри, мм

Допуски T_d, мкм

Граничні відхилення, мкм

Граничні розміри, мм

Допуски T_D, мкм

Найбільший S_max

Найменший S_min

Найбільший N_max

Найменший N_min

d_max

d_min

D_max

D_min
