4.5. Асбестоцементные кровли

Асбестоцементные кровли из волнистых листов устраивают на кров­лях по деревянной обрешетке на жилых, гражданских, производственных и сельскохозяйственных зданиях.

Асбестоцементные кровельные материалы — смесь асбеста, цемента и воды. На 100 частей цемента приходится от 10 до 25 масс, ч асбестовых волокон. После формования и набора прочности получается материал — листы обычно волнистого профиля, предел прочности на изгиб которых не менее 10...25 МПа. Достоинства асбестоцементных листов — лег­кость, долговечность, огнестойкость, водонепроницаемость, стойкость к щелочам. Волнистые листы используют при уклонах кровель 40...60%.

В практике строительства нашли широкое распространение различ­ные типы кровельных листов, наибольшее применение имеют листы ВО — волнистые обыкновенного профиля, средняя масса которых 9,8 кг при следующих размерах: длина— 1200 мм, ширина — 678 мм, высо­та — 28 мм, толщина листа — 5,5 мм. Для крепления листов к обрешетке применяют специальные кровельные гвозди длиной 100 мм с уширенной шляпкой.

Листы усиленного профиля ВУ-1 и ВУ-2 имеют длину соответствен­но 2800 и 2300 мм, толщину 8 мм, при максимальной массе листов 43 кг. Кроющая способность листа ВУ-1 равна 2,17 м2. Унифицирован­ные листы УВ для покрытия гражданских и промышленных зданий име­ют длину 1750,2000,2500 мм, ширину 1125 мм, толщину 6 и 7,5 мм, мас­су 24...34 кг.

Волнистые листы укладывают на скате крыши с перекрытием в попе­речном направлении на одну волну, в продольном — не менее 140 мм. Листы можно укладывать со смещением кромок на одну, две, три и четыре волны. Покрывать крышу с нахлесткой волнистых листов можно двумя способами: со смещением продольных кромок листов на одну вол­ну по отношению к таким же кромкам листов ранее уложенного ряда или со смещением продольных кромок листов во всех выше укладываемых рядах.

Для укладки по первому способу заготовляют необходимое количест­во листов, обрезанных на одну, две, три и четыре волны. Если при работе слева направо в ряду не раскладывается целое число листов и последний лист устраивается с нахлесткой на несколько волн, то в этом случае листы следующего ряда целесообразно начинать с этой стороны и вести справа налево. При этом линия стыков листов на скате в продольном направле­нии будет ступенчатой.

При укладке вторым способом в листах обрезают лишь углы (рис. 4.15), тогда линия стыковки листов на скате по продольным кромкам бу­дет прямой.

Кровли из асбестоцементных листов устраивают не утепленными на склонах 10...30% по обрешетке из деревянных брусков (рис. 4.16, 4.17), стальных или железобетонных прогонов (рис. 4.18) и утепленными на

а)

0)

©

®

®

©

а — продольный разрез ската; б — крепление листов; в — дополнительное крепление листов на карнизе; / — уравнительная планка; 2 — лист ВО; 3 — брусок обрешетки; 4 — гвоздь; 5 — резиновая шайба; б—шуруп; 7 — карнизный брусок; 8— гвоздь; 9 — противоветровая скоба

склонах 10...20% по деревянным брускам, в толщу утеплителя или по :тяжке над утеплителем, уложенным по железобетонным плитам.

Под листы ВО укладывают деревянные бруски 6 х 6 см с шагом 530 мм. пверстия под гвозди сверлят ручной или электрической сверлилкой, [од листы усиленного профиля укладывают металлические, железобе-

Рис. 4.17. Устройство кровли из асбестоцементных листов:

1 — обрешетка; 2 — коньковый брус; 3 — стропильная нога; 4 — кобылка; 5 — мауэрлат; б — покрытие карниза; 7— кляммеры; 8— шуруп» или оцинкованный гвоздь; 9 — упругая прокладка;

10— коньковый элемент

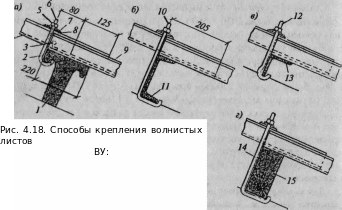

а — к железобетонному прогону; б—к швеллеру; в — к ребру полки уголка; г — к деревянному прогону; / — прогон; 2 — анкерная скоба; 3 — винт; 4 — накрывающий конец листа; 5 — гайка; б, 10, 12, 14 — крюки; 7— шайба; 8 — гидроизоляционная прокладка; 9 — накрываемый конец листа; 11 — прогон из швеллера; 13 — уголок; 15 — деревянный брус

тонные или деревянные прогоны; для деревянных применимы сечения 8x8, 10 х 10 и 12x12 см. Для листа длиной 2800 мм укладывают три прогона с шагом 1300 мм, под лист длиной 1750 мм — два прогона с ша­гом 1500 мм.

При устройстве кровель из асбестоцементных листов и при значи­тельных объемах в работе одновременно может быть задействовано не­

сколько звеньев рабочих, выполняющих соответственно подготовку ос-[ования, подготовку материалов и непосредственно укладку листов, включая фасонные, в том числе из кровельной стали. Поверхность кровли обычно разбивают на захватки, работа на которых может быть организо­вана по вертикальному или горизонтальному направлениям. Вертикаль-юе направление характерно при укладке листов обыкновенного профи-[я, более хрупких. Перемещение рабочих по ним может привести к око-лам и растрескиваниям. Листы усиленного и унифицированного профиля складывают горизонтальными рядами от карниза к коньку, прочность [истов гарантирует их сохранность при перемещении рабочих и склади­ровании материалов. Скаты кровли рекомендуется покрывать листами, гачиная с противоположной господствующим ветрам стороны.
