6.2. Монтаж вставки в контактный провод
В процессе эксплуатации контактной сети различными измерительными приборами (универсальными микрометрами, штангенциркулями, комплектом измерительных скоб или другими приборами с погрешностью не более 0,1 мм) измеряют высоту сечения контактных проводов, рассчитывают их износ и определяют участки, на которых износ проводов превышает допустимые пределы и требует установки шунтов или монтажа вставки из нового провода той же марки и сечения.
До начала монтажа выполняются подготовительные работы, в том числе подготавливают вставку контактного провода. Для этого отрезают часть контактного провода необходимой длины, тщательно выправляют на специальном бруске (правиле) свинцовым молотком его концы и обрабатывают торцы напильником и наждачной бумагой. Подбирают стыковые зажимы (КС-050 или КС-321), удаляют с их контактной поверхности грязь и окислы, прогоняют резьбу болтовых соединений и закрепляют их на концах вставки, временно затянув болтами (рис. 6.1).
Кроме того, с обеих сторон вставки 2 на расстоянии 600—700 мм от ее концов устанавливают натяжные зажимы 4, присоединяют медные шунтирующие перемычки 8 сечением 95 мм2 и сворачивают подготовленную вставку в бухту диаметром не более 1,5 м. В целях безопасности каждый виток надежно крепят в трех-четырех местах к предыдущему проволочными вязками.
Осуществляют допуск бригады к работам без снятия напряжения в обычном порядке. Если нет возможности осуществить межпоездные интервалы необходимой длительности, ограждают место работы временными сигнальными знаками об опускании и подъеме токоприемника и выдают предупреждения поездам.
Последовательность монтажа вставки. Исполнитель и его помощник поднимают бухту провода вставки в рабочую площадку изолированной съемной вышки. Завешивают обе шунтирующие штанги 9 на рабочий контактный провод 1, устанавливают на нем натяжной

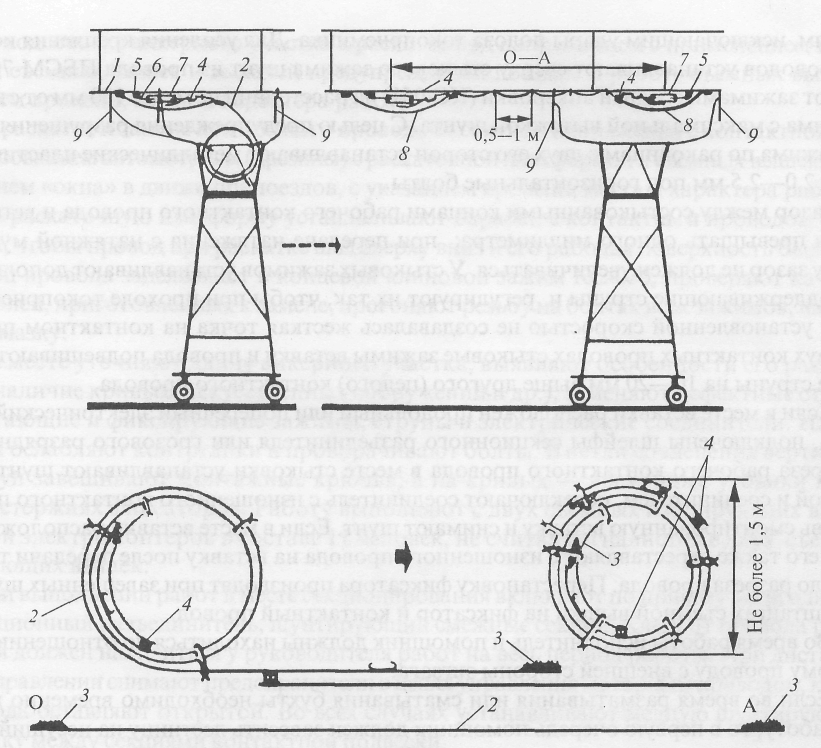

Рис. в. 1. Монтаж вставки в контактный провод
зажим 5 и соединяют его струбциной 6 с натяжной муфтой 7. Места соединения муфты с натяжными зажимами подвязывают проволокой для предупреждения расцепления. Натяжной зажим 4 на конце последнего витка бухты соединяют с натяжной муфтой и тоже подвязывают проволокой. Устанавливают шунт 8 между вставкой 2 и рабочим контактным проводом 1.
Разматывают бухту, перемещая изолированную вышку по рельсам и, поочередно переставляя одну из шунтирующих штанг 9 по направлению движения вышки. При разматывании бухты ее подвязывают к рабочему контактному проводу через 0,5—1 м.
С другой стороны вставки устанавливают второй натяжной зажим 5 на рабочий контактный провод, соединяют его с натяжным зажимом 4 на втором конце бухты натяжной муфтой 7 и устанавливают еще один шунт 8. Как и в начале вставки проводят все соединения.
С помощью натяжных муфт осторожно передают натяжение рабочего контактного провода на вставку и шунтируют намеченные места его разреза шунтами 8. Разрезают контактный провод с одной стороны и стыкуют с ним провод вставки стыковым зажимом 3. Заменяемый провод сматывают в бухту, скрепляя его витки проволокой, а струны переводят на новый контактный провод. Разрезают рабочий контактный провод с другой стороны и производят стыковку со вторым концом вставки.
Затем постепенно передают натяжение с муфты на вставку, снимают шунты, натяжные муфты, натяжные зажимы, опускают их и бухту снятого провода на землю. После этого производят регулировку и проверяют состояние струновых и стыковых зажимов, место прохода токоприемника под стыковыми зажимами.
При наличии ступеньки (выступа) из-за разницы высот контактных проводов в месте стыковки запиливают напильником выступающий провод на длине 50 мм, сделав переход
плавным, исключающим удары полоза токоприемника. Для усиления крепления контактных проводов устанавливают сверху стыкового зажима шунт из провода ПБСМ-70 и закрепляют зажимами средней анкеровки (КС-051) на расстоянии не менее 100 мм от стыкового зажима с максимальной вытяжкой шунта. С целью предупреждения разрушения стыкового зажима по раковинам с двух его сторон устанавливают металлические пластины толщиной 2,0—2,5 мм под горизонтальные болты.
Зазор между состыкованными концами рабочего контактного провода и вставки не должен превышать одного миллиметра; при передаче натяжения с натяжной муфты на вставку зазор не должен увеличиваться. У стыковых зажимов устанавливают дополнительные поддерживающие струны и регулируют их так, чтобы при проходе токоприемников ЭПС с установленной скоростью не создавалась жесткая точка на контактном проводе. При двух контактных проводах стыковые зажимы вставки и провода подвешивают на звеньевые струны на 10—20 мм выше другого (целого) контактного провода.
Если в месте вставки расположен продольный или поперечный электрический соединитель, подключены шлейфы секционного разъединителя или грозового разрядника, то до разреза рабочего контактного провода в месте стыковки устанавливают шунт между вставкой и соединителем, переключают соединитель с изношенного контактного провода на вновь смонтированную вставку и снимают шунт. Если в месте вставки расположен фиксатор, его также переставляют с изношенного провода на вставку после передачи тяжения на нее до разреза провода. Перестановку фиксатора производят при завешенных шунтирующих штангах съемной вышки на фиксатор и контактный провод.
Во время работы исполнитель и помощник должны находиться по отношению к контактному проводу с внешней стороны зигзага.
Если во время разматывания или сматывания бухты необходимо временно прекратить работу, то в первую очередь помощник должен завесить лестницу на несущий трос, а исполнитель подняться по ней и надежно привязать нераскатанную бухту к несущему тросу или верхнему звену струны. Затем необходимо снять лестницу и шунтирующие штанги, а исполнителю с помощником спуститься на землю. После этого съемную вышку снимают с пути и удаляют людей на расстояние не менее 2 м от крайнего рельса, обеспечивая пропуск ЭПС с опущенными токоприемниками, по заранее установленному порядку с ограждением места работы временными сигнальными знаками или путем подачи сигналистом ручного сигнала «Опустить токоприемник».
