4.5. Осмотр и текущий ремонт высоковольтных выключателей переменного тока Масляные выключатели

Осмотры масляных выключателей проводят без снятия напряжения 1 раз в день на подстанциях с постоянным обслуживающим персоналом и в сроки, установленные местны­ми инструкциями, но не реже 1 раза в 10 дней — на тех подстанциях, где его нет.

При осмотрах масляных выключателей проверяют:

• внешнее состояние выключателя и привода;

• отсутствие загрязнений, видимых сколов и трещин изоляторов; следов выброса масла из дополнительных резервуаров или выхлопных устройств (клапанов);

• состояние наружных контактных соединений;

• уровень и отсутствие течи масла в полюсах выключателя;

• исправность заземлений;

• работу подогрева выключателя и привода (в период низких температур);

• показания счетчика числа аварийных отключений;

— соответствие показании указа­телей действительному положению масляного выключателя.

Текущий ремонт масляных вык­лючателей производится со снятием на­пряжения бригадой в составе трех чело­век (на масляных выключателях напря­жением 110 и 220 кВ) и двух — на ос­тальных выключателях.

При текущем ремонте мало­объемных масляных выключателей выполняют сначала осмотр выключателя и привода. При осмотре проверяют загряз­нение наружных частей выключателя, осо­бенно изоляционных деталей, отсутствие на них трещин; наличие выбросов масла и следов его подтекания через уплотнения по­люсов; уровень масла в полюсах; отсут­ствие признаков чрезмерного перегрева (на­пример, по цветам побежалости).

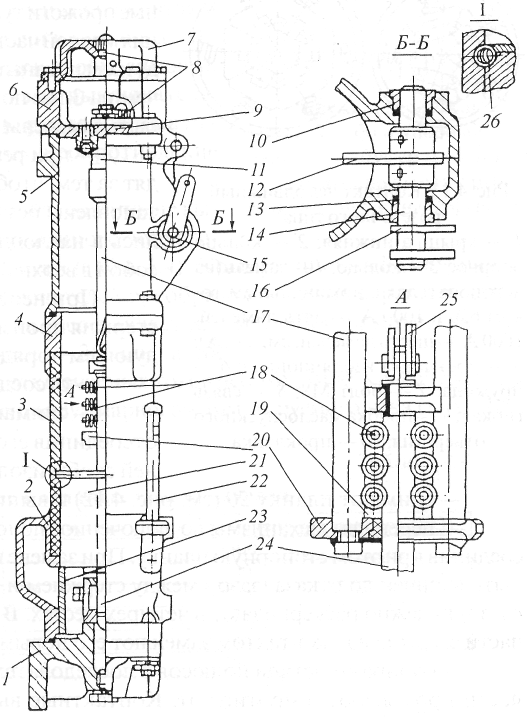

Рис. 4.12. Полюс выключателя ВМПЭ-10:

1 — крышка нижняя; 2 — фланец нижний; 3 — цилиндр; 4 — фланец верхний; 5 — корпус; 6 — головка; 7 — крышка верхняя; 8—пробка маслоспускного отверстия; 9 — клапан; 10 — подшипник; 11 — буфер; 12 — рычаг механизма внутренний; 13 — уплотнение; 14 — вал ме­ханизма; 15—механизм; 16—рычаг механизма наруж­ный; 17—стержень направляющий; 18—токоотводы; 19 — втулка; 20 — планка; 21 — камера дугогасительная; 22 — маслоуказатель; 23 — цилиндр распорный; 24 — стержень подвижный; 25 — серьга; 26— пружина

Протирают изоляторы и наружные части выключателя ветошью, смоченной в керосине, возобновляют смазку на трущих­ся частях, проверяют работу маслоуказа-телъных устройств. Проверяют надежность крепления выключателя и привода; исправ­ность крепежных деталей, правильность сочленения привода и выключателя; выпол­няют пробное включение и отключение выключателя. Уточнив объем работ, при­ступают к текущему ремонту.

Текущий ремонт выключателя ВМПЭ-10 с частичной разборкой проводят в следующем технологическом порядке:

— снимают междуполюсные пере­- городки, сливают масло из полюсов (рис. 4.12), снимают нижние крышки 1 с

розеточными контактами, вынимают дугогасительные ка­меры 21 и распорные цилиндры 23. Вынутые из полюсов детали тщательно промывают сухим маслом, протира­ют и осматривают;

• переводят выключатель вручную в положение, соответствующее включенному, и осматривают концы подвижных стержней;

• если контакты и камеры имеют несущественный из­нос (небольшие наплывы металла на рабочих поверхностях контактов, поверхностное обугливание перегородок камеры без увеличения сечения дутьевых каналов), то достаточно зачистить их поверхности напильником или мелкой наждач­ной шкуркой, а затем промыть маслом. В этом случае следу­ющий очередной ремонт производят раньше срока в зависимости от степени износа контактов и камер. Если контакты и камеры сильно повреждены дугой (имеются раковины и сквоз­ные прожоги тугоплавкой облицовки контактов и повреждения медной части ламелей и стержней, увеличенные размеры дутьевых каналов и центрального отверстия камеры более чем на 3 мм по ширине или диаметру и т. п.), они должны быть заменены из комплекта запасных частей;

— при ремонте розеточного контакта (рис. 4.13) следят за тем

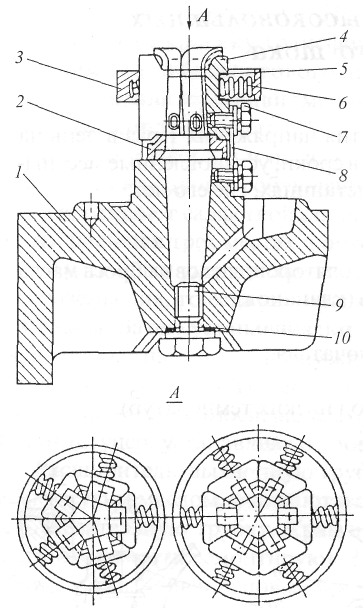

Рис 4 13 Контакт неподвижный чтобы в собранном контакте ламели 4 были установлены без

розеточного типа: перекосов, при вытянутом стержне находились в наклонном

1 — крышка нижняя; 2 — кольцо положении к центру с касанием между собой в верхней части

опорное; 3—кольцо; 4—ламель и опирались на опорное кольцо 2.

(на выключателях с номинальным При необходимости замены контакта подвижного стержня

током 630 и 1000 А - пять производят дальнейшую разборку полюса в следующем

ламелей ,1600 А – шесть ламелей, порядке:

см. вид А); 5 – прокладка изоля- — отсоединяют верхние шины;

ционная; 6- пружина; 7 — болт М8; — снимают корпус с механизмом, предварительно 8 — связь гибкая; 9—пробка отсоединив его от тяги, изоляционного цилиндра и верх-

маслоспускного отверстия; ней скобы изолятора;

10 — прокладка

• снимают планку 20 (см. рис. 4.12) и вынимают токоотводы 18,

• переводят механизмы во включенное положение и отсоединяют вал механизма 14, от­соединив при этом стопорную планку. При замене новый контакт подвижного стержня должен быть ввинчен до отказа (зазор между стержнем и контактом недопустим), протачивают контакт и надежно раскернивают в четырех местах. В случае значительного повреждения медной части стержня над контактом заменяют его новым из комплекта запасных частей;

• собирают детали полюсов в последовательности, обратной разборке. Токоведущие части промывают и протирают. Контактные выводы полюсов смазывают тонким слоем смазки ГОИ-54 или ПВК. При сборке обеспечивают плотное прилегание головки 6, верхнего фланца 4 с корпусом 5, нижней крышки 1 с фланцем 2. В собранных полюсах проверяют работу механизма. При повороте его за наружный рычаг подвижный стержень должен сво­бодно, без заеданий, перемещаться по всему ходу до розеточного контакта;

• тщательно очищают все изоляционные части, фарфоровые изоляторы и масло- указатели;

• проверяют исправность масляного буфера, в случае необходимости его разбирают, промывают и заполняют индустриальным маслом, буферную пружину очищают и смазывают.

При ремонте привода выключателя особое внимание обращают на рабочую поверх­ность «собачек», состояние блок-контактов и пружин.

После текущего ремонта проводят испытания по ограни­ченной программе.

Кроме измерения сопротивления постоянному току контак­тов масляного выключателя, сопротивления обмоток включаю­щей и отключающей катушек, сопротивления изоляции вторич­ных цепей, обмоток включающей и отключающей катушек и ис­пытания масла из бака выключателя, обязательно опробуют вык­лючатель трехкратным включением и отключением с определе­нием зазора между роликом на валу выключателя и упорным бол­том 4 буферного устройства (рис. 4.14). Величина зазора должна быть 1—1,5 мм при включенном положении привода.

Текущий ремонт многообъемных масля­ных в ы к л ю ч а те л е и выполняют без вскрытия баков в следующем порядке.

Технической салфеткой, смоченной в бензине, протирают вводы, проверяют отсутствие сколов и трещин фарфора и арми-ровок. Проверяют крепление ошиновок, наклеивая на контакт­ные поверхности термопленки; отсутствие течи в маслоуказате-

лях и уровень масла во вводах, доливая его при необходимости.

Открывают боковые крышки механизма выключателя,

проверяют сопротивление изоляции трансформаторов тока ме-

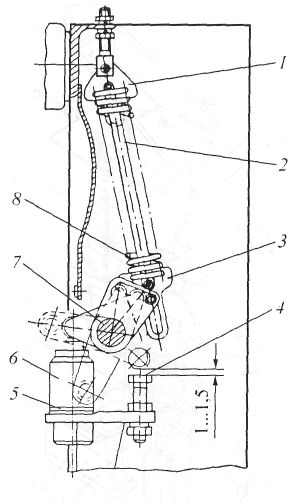

Рис. 4.14. Устройство буферное:

1, 3 — пружинодержатель; 2 — планка; 4 — болт упорный; 5 — шайба; 6- буфер масляный;

гаомметром на 1000 В, измеряют переходное сопротив- 7— вал выключателя с рыча-

ление контактов. гами; 8 — пружина буферная

Внеочередной ремонт выключателя производят после выработки механического ресурса или нормированного допусти­мого количества операций по износостойкости (табл. 4.4). Коммутационный (механичес­кий) ресурс для часто переключаемых выключателей преобразовательных агрегатов опре­деляется числом коммутаций рабочего тока и составляет для металлокерамических кон­тактов 1000 операций, для медных контактов — 250 операций.

При наличии сумматоров-фиксаторов отключаемых токов необходимость внеочередного ремонта определяется по допустимому значению суммарного коммутируемого тока (табл. 4.5).

Таблица 4.4
