3.3. Правила пользования и нормы комплектования средствами защиты
Для работы в электроустановках очень важно иметь средства защиты и правильно их применять. В процессе эксплуатации электрооборудования электромонтер может коснуться его токоведущих частей, находящихся под напряжением, отсюда и возникает необходимость применения индивидуальных средств защиты работающего. В установках напряжением выше 1000 В они снижают опасность поражения, а в установках до 1000 В — по существу полностью ее исключают. Следовательно, широкое грамотное использование надежных средств защиты — один из основных методов решения проблемы электробезопасности.
Правила пользования средствами защиты. Изолирующими электрозащитными средствами следует пользоваться по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны (наибольшее допустимое напряжение), в строгом соответствии с Правилами [21].
Основные и дополнительные электрозащитные средства рассчитаны на применение в закрытых электроустановках без ограничений, а в открытых электроустановках и на ВЛ — только в сухую погоду. В изморось и при осадках пользоваться ими запрещается. На открытом воздухе в сырую погоду могут применяться только средства защиты специальной конструкции, предназначенные для работы в таких условиях. Перед каждым применением персонал обязан проверить средство защиты на отсутствие внешних повреждений, загрязнений, его исправность и срок годности; пользоваться средствами защиты с истекшим сроком годности запрещается.
Учитывая, что устройство защитных средств подробно изучается в разделе «Электробезопасность» дисциплины «Безопасность жизнедеятельности», ограничимся рассмотрением вопросов назначения и правил применения защитных средств в электроустановках.
Штанги изолирующие оперативные предназначены для оперативной работы, измерений (проверка изоляции и соединителей на линиях электропередачи и подстанциях), установки деталей разрядников и т. д. Конструктивно такие штанги могут быть универсальными со сменными головками (рабочими частями) для выполнения различных операций (например, для смены предохранителей).
Измерительные штанги при пользовании ими не заземляются, за исключением тех случаев, когда принцип их устройства требует заземления. Конструктивно наибольший интерес представляет измерительная штанга ШДИ-27,5, изготовленная заводом МЭЗ ЦЭ МПС России (рис. 3.1). Она предназначена для дефектировки фарфоровых тарельчатых, подвесных, врезных, анкерных и других изоляторов в гирляндах на контактной сети.
Конструктивно штанга состоит из трех частей: головки, измерительного прибора и изолирующей части с рукояткой. На головке установлены два щупа с насечками, которыми шунтируют проверяемый изолятор в гирлянде из трех-шести изоляторов. В трубке головки
На головке штанги закреплен измерительный прибор для оценки состояния диагностируемых изоляторов. На нем наносят красками различного цвета две зоны: зону А — для гирлянд, состоящих из 5-6 изоляторов и зона Б — 3-4 изоляторов. По положению стрелки прибора определяют годность изоляторов в гирляндах.
Перед началом сборки штанги необходимо убедиться в отсутствии «заклинивания» резьбового соединения рабочей и изолирующей частей путем однократного свинчивания-развинчивания. Подниматься на конструкцию или телескопическую вышку, а также спускаться с нее следует без штанги.
Клещи изолирующие предназначены для замены предохранителей в электроустановках до и выше 1000 В, а также для снятия ограждений, накладок в электроустановках до 35 кВ. При необходимости для этих же целей можно применять изолирующие штанги с универсальной головкой.
Использовать клещи на напряжении выше 1000 В можно только в сухую погоду. Производить работы с клещами при тумане, дожде, мокром снегопаде запрещается. При работе с клещами по замене предохранителей кроме диэлектрических перчаток следует применять защитные очки.
При пользовании клещами на напряжение

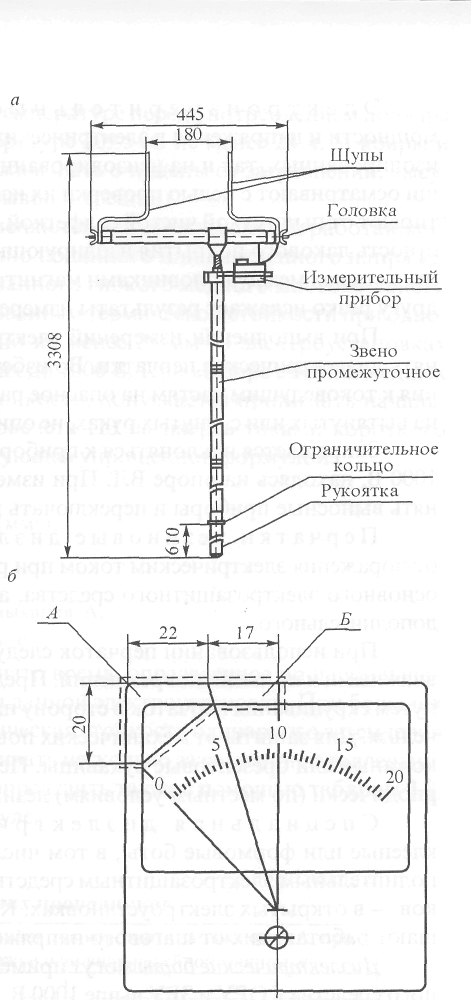

до 1000 В их необходимо держать на вытянутой Рис. 3.1. Штанга ШДИ-27,5 для дефекти-
руке, вдали от токоведущих частей, а клещи на ровки изоляторов:
напряжение выше 1000 В — только за рукоятку, а — общий вид; б—измерительный прибор
прикасаться к изолирующей части запрещается.
Для этого изолирующая часть клещей со стороны рукоятки ограничивается кольцом или упором из изоляционного материала, диаметр которого на 5—20 мм больше диаметра рукоятки. Форма рабочей части должна быть такой, чтобы можно было надежно и плотно зажать трубчатый патрон предохранителя или такие электрозащитные средства, как изолирующую накладку, резиновый колпак и т.п.
Указатель высокого напряжения комбинированный УВК-1 ОБ предназначен для определения наличия или отсутствия напряжения на ВЛ и других электроустановках переменного тока промышленной частоты напряжением 6—10 кВ двумя способами: контактным и бесконтактным. С помощью указателя УВНК-10Б, имеющего наглядную комбинированную светозвуковую и вибрационную сигнализацию, можно определить наличие напряжения на ВЛ 6—10 кВ с деревянными опорами еще проще — без заземляющего тросика, так как его литиевый элемент питания обеспечивает яркую индикацию, хорошо заметную на фоне неба даже в солнечный день.
Электроизмерительные клещи предназначены для измерения тока, мощности и напряжения в электрических цепях до 10 кВ без нарушения их целости как на изолированных, так и на неизолированных токоведущих частях. Перед применением клещи осматривают с целью проверки их исправности, а изолирующие части и рукоятки протирают от пыли сухой чистой салфеткой. При осмотре следует обратить внимание на целостность лакового покрытия изолирующих частей и проверить отсутствие грязи и ржавчины в стыках между половинками магнитопровода, так как неплотное прилегание их друг к другу резко искажает результаты измерений.
При выполнении измерений электроизмерительными клещами необходимо применять диэлектрические перчатки. Во избежание случайного прикосновения или приближения к токоведущим частям на опасное расстояние оператор должен держать клещи на весу на вытянутых или согнутых руках, не опирая клещи о токоведущие или заземленные части.
Запрещается наклоняться к прибору для отсчета показаний и работать с клещами до 1000 В, находясь на опоре ВЛ. При измерениях в цепях выше 1000 В запрещается применять выносные приборы и переключать пределы измерения.
Перчатки резиновые диэлектрические предназначены для защиты рук от поражения электрическим током при работе в электроустановках до 1000 В — в качестве основного электрозащитного средства, а в электроустановках выше 1000 В — в качестве дополнительного.
При использовании перчаток следует обращать внимание на то, чтобы они не были влажными и не имели повреждений. Предварительно следует проверить наличие проколов путем скручивания перчаток в сторону пальцев. Края перчаток при работе подворачивать нельзя. Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые рукавицы. Перчатки, находящиеся в эксплуатации, следует периодически (по местным условиям) дезинфицировать содовым или мыльным раствором.
Специальная диэлектрическая обувь (клееные галоши, резиновые клееные или формовые боты, в том числе боты в тропическом исполнении) является дополнительным электрозащитным средством при работе в закрытых, а при отсутствии осадков — в открытых электроустановках. Кроме того, диэлектрические боты и галоши защищают работающих от шагового напряжения.
Диэлектрические боты могут применяться в качестве дополнительного электрозащитного средства в ОРУ и ЗРУ выше 1000 В. Боты используются вместо изолирующих подставок при выполнении оперативных переключений или при тех работах, при которых требуется находиться на изолирующем основании. Например, при установке временных ограждений, касающихся токоведущих частей.
Диэлектрические галоши могут применяться только в закрытых электроустановках до 1000 В и являются дополнительным электрозащитным средством.
Перед применением галоши и боты должны быть осмотрены с целью обнаружения дефектов (отслоение облицовочных деталей, незатяжки подкладки на стельку, расхождение концов подкладки, посторонних жестких включений, выступление серы). Электроустановки следует комплектовать диэлектрической обувью нескольких размеров.
При хранении диэлектрические перчатки, боты и галоши необходимо защищать от прямого действия солнечных лучей и не допускать соприкосновения их с маслами, бензином, керосином, кислотами, щелочами и другими веществами, разрушающими резину и полимерные материалы.
Ковры резиновые диэлектрические и подставки изолирующие предназначены в качестве дополнительных электрозащитных средств для электроустановок до и выше 1000 В. Ковры применяют в закрытых электроустановках всех напряжений, кроме особо сырых помещений, и в открытых электроустановках в сухую погоду. Подставки используют в сырых и подверженных загрязнению помещениях.
Ковры после хранения при отрицательной температуре перед употреблением должны быть выдержаны в упакованном виде при температуре 20±5°С не менее 24 ч. И ковры и изолирующие подставки перед применением должны быть очищены от загрязнений, высушены и проверены на отсутствие дефектов (надрывов и трещин).
Переносные заземления (ПЗ) применяются для защиты людей, работающих на отключенных токоведущих частях, от ошибочно поданного или наведенного напряжения. Они должны быть выполнены из неизолированного гибкого медного многожильного провода и иметь сечения, удовлетворяющие требованиям термической стойкости при однофазных и междуфазных коротких замыканиях, но не менее 25 мм2 в электроустановках выше 1000 В и не менее 16 мм2 в электроустановках до 1000 В. При выборе сечения медных проводов, исходя из требований термической стойкости, допускается принимать начальную температуру 30°С, конечную 850°С. Для расчета ПЗ на нагрев токами короткого замыкания (КЗ) рекомендуется пользоваться следующей упрощенной формулой:
где Smin — минимальное сечение провода, мм2;
Iуст — наибольший установившийся ток короткого замыкания, А;
t — длительность выдержки основной релейной защиты, с.
В практических целях за t должно быть принято время, определенное по наибольшей выдержке времени основной релейной защиты для данной электроустановки. При больших значениях тока короткого замыкания, когда термическая стойкость одинарного заземления оказывается недостаточной, допускается устанавливать несколько заземлений параллельно.
Сечение заземляющих проводников можно определить также с помощью таблицы 3.2, результаты которой получены по указанной формуле.
Таблица 3.2
