Агрегатный прицеп и размещение на нем имущества

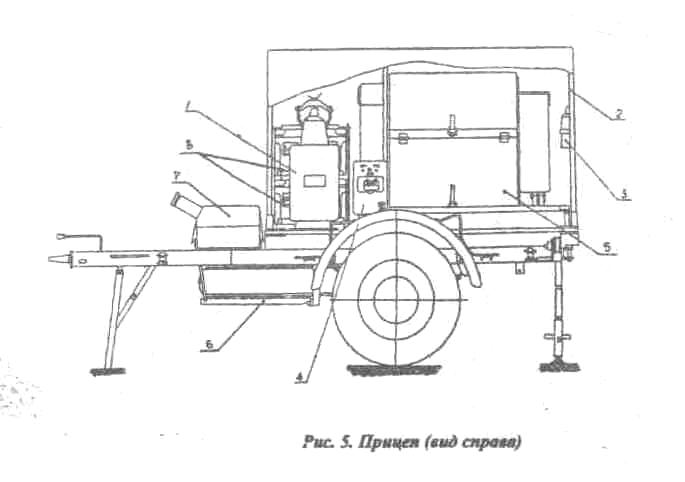

Платформа смонтирована на одноосном прицепе (рис.5), к которому приварен кронштейн для запасного колеса 6. Для устойчивого положения прицеп имеет две задние и одну переднюю опоры. В задней части платформы прицепа установлен 1 агрегат бензоэлектрический 5. В передней части платформы установлены два ящика с перфораторами 8, насос для подкачки топлива из бака бензинового 7 емкостью 105; задние и одну переднюю опоры. В задней части платформы прицепа установлен 1 агрегат бензоэлектрический 5. В передней части платформы установлены два ящика с перфораторами 8, насос для подкачки топлива из бака бензинового 7 емкостью 105 литров в бак агрегата, генератор ацетиленовый 1 и щит распределительный 4.
Под агрегатом закреплены буровые штанги перфоратора, по бокам агрегата закреплены ящик с ЗИПом агрегата и ящик со сварочными горелкой и резаком, штырями заземления, сварочной проволокой.
Все имущество, смонтированное на платформе, закрывается тентом. Форму ему придают дуга 2, на задней дуге закреплен огнетушитель 3. Брезентовый тент в основании крепится по периметру платформы ремнями за рамки.
3. Назначение, исполнение, техническая хактеристика и общее устройство агрегата
3.1. Назначение и техническая характеристика агрегата
Агрегат типа АБ-8-Т/230/М предназначен для использования в качестве автономного источника электроэнергии.

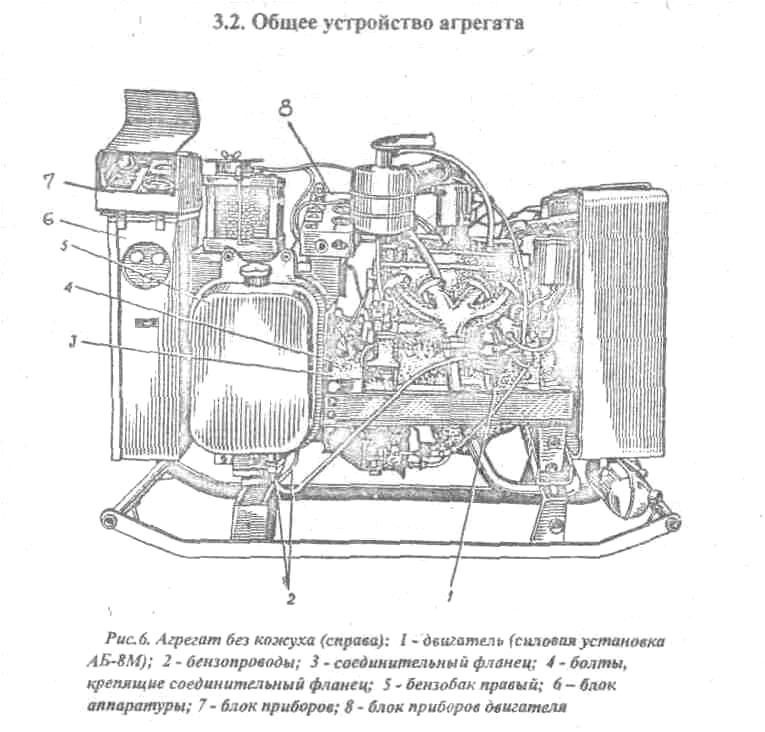

Двигатель приводит во вращение трехфазный синхронный генератор. Двигатель и генератор при помощи соединительного фланца образуют единый блок, закрепленный болтами на опорах рамы агрегата. Опоры соединены с рамой через резиновые амортизаторы.
На корпусе генератора закреплен блок аппаратуры с блоком приборов, на котором закреплена аппаратура управления, регулирования и защиты, измерительные приборы и другие элементы электрической схемы агрегата.
Органы управления агрегата (запуск и остановка двигателя, управление электрической частью агрегата и т.д.) выведены для удобства обслуживания на одну сторону. Выходные зажимы для присоединения к агрегату кабеля нагрузки расположены на блоке приборов. На блоке аппаратуры имеется зажим (клица) для .крепления кабеля нагрузки и шпилька с барашком для присоединения провода заземления электроинструмента. Здесь же расположена штепсельная розетка для включения переносной лампы. На правой стороне агрегата имеется бензобак 5, сообщающийся бензопроводом 2 с бензобаком, установленным на левой стороне агрегата.
Баки закреплены по бокам генератора на кронштейне.
Для защиты от механических повреждений, загрязнения и атмосферных осадков агрегат снабжен кожухом с откидывающимися вверх крышками. Кожух прикреплен болтами к блоку аппаратуры, к переднему кожуху водяного радиатора и к раме агрегата. Кожух водяного радиатора установлен на раме двигателя и снабжен откидывающейся крышкой, обеспечивающей вентиляцию двигателя и обслуживание агрегата.
Для возможности запуска двигателя в зимних условиях агрегат снабжен подогревающим устройством, расположенным на двигателе. Агрегат имеет также, исполнение без защитного кожуха.
Для перемещения агрегата вручную на небольшое расстояние и погрузки его на транспортные средства имеются лямки, закрепляемые за поперечные трубы рамы. Лямки находятся в комплекте ЗИП.
33. Назначение, технические характеристики и общее устройство силовой установки
Установка предназначена для привода генератора в составе бензоэлектрических агрегатов типа АБ-8.
3.4. Общее устройство механизмов и систем силовой установки
Кривошипно-шатунный механизм
Кривошипно-шатунный механизм предназначен для осуществления рабочего цикла двигателя и преобразования поступательного движения поршня во вращательное движение коленчатого вала. В Кривошипно-шатунный механизм двигателя входят: блок цилиндров с головкой блока, поршни с поршневыми кольцами, поршневые пальцы, шатуны и коленчатый вал с маховиком.
Механизм газораспределения
Механизм газораспределения предназначен для впуска в цилиндр бензовоздушной смеси и выпуска отработавших газов. В механизм газораспределения входят впускной и выпускной клапаны с пружинами и направляющими втулками, коромысла, штанги толкателей, толкатели и распределительный вал с шестернями,
