Задание 1. Определение внешней характеристики источника питания сварочной дуги.

Собрать рабочую электрическую схему, как показано на рис.10. Измерить и записать значения напряжения и тока при работе источника питания в режиме "холостой ход". Замкнуть сварочную цепь на 5-10 сек., прижимая электрод к плите на сварочном столе и записать значения напряжения и тока в режиме "короткого замыкания". Возбудить нормальный дуговой разряд (процесс сварки) и поддерживать постоянно оптимальную длину дуги. Записать значения напряжения и тока при работе источника в режиме "процесс сварки". Максимально увеличить длину дуги, поддерживая ее нормальное "горение" и записать напряжение и ток в этом режиме работы. Результаты измерений занести в протокол. По результатам измерений построить характеристику источника питания сварочной дуги в координатах U - I.

Протокол результатов измерений:

Режим работы	Сила тока, А	Напряжение дуги, В	Примечание
1. Холостой ход
2. Короткое замыкание
3. Сварка при нормальной длине дуги
4. Сварка на «короткой» дуге
5. Сварка на «длинной дуге»

Отчет о выполненной работе должен содержать: перечень используемого оборудования, приборов, материалов; электрическую схему сварочного поста для снятия внешней характеристики; методику определения внешней характеристики; протокол результатов измерений и график внешней характеристики построенный по результатам экспериментов.

Задание 2. Определение сварочно-технологических характеристик покрытых электродов для ручной дуговой сварки.

Цель: Определить сварочно-технологические характеристики электродов с качественным покрытием для ручной дуговой сварки (РДС).

При подготовке к работе необходимо исходить из следующих предпосылок: производительность процесса сварки, определяемая количеством металла, наплавляемого за единицу времени (кг/ч), зависит не только от сварочного тока, но и от коэффициента расплавления (α_р) и коэффициента наплавки (α_н); наличие потерь металла на угар и разбрызгивание учитывает коэффициент потерь (ψ). На величину коэффициентов расплавления и наплавки влияют: марка электрода, диаметр электрода, сила сварочного тока, полярность и род сварочного тока, положение шва в пространстве.

Материалы:

1. Пластина из малоуглеродистой стали размерами 50×70 мм, толщиной 4…6 мм;

2. Сварочные электроды с качественным покрытием типа Э-46, марки АНО-4, АНО-6 или т.п. диаметром 3…5 мм.

Оборудование и инструмент:

1. Аналитические весы с разновесами;

2. Сварочный пост с трансформатором СТШ-500;

3. Регистрирующие приборы: амперметр, вольтметр, трансформатор тока 500/5;

4. Штангенциркуль;

5. Масштабная линейка;

6. Секундомер;

7. Металлическая щетка, молоток, зубило;

8. Сварочные щитки, рукавицы, кузнечные клещи;

9. Бак с водой.

Порядок выполнения работы:

1. Взвесить пластину (с точностью до 0,1 гр.)– G_дн

2. Взвесить электрод (с точностью до 0,1 гр.)– G_эл

3. Измерить диаметр стержня сварочного электрода (с точностью до 0,01 см)– D_эл.ст.

4. Измерить длину сварочного электрода (с точностью до 0,1 см)– L_эл

5. Рассчитать силу сварочного тока для данного диаметра и марки электрода, сверить с табличными данными и внести поправку.

6. Установить необходимое значение сварочного тока на источнике питания - сварочном трансформаторе (для выполнения этой операции следует применить сварочный электрод той же марки и такого же диаметра, что и тестируемый)

7. Установить в электрододержатель тестируемый электрод и произвести наплавку валика на пластину (количество израсходованного электрода должно быть не менее половины его первоначальной длины).

При этом зафиксировать:

1. реальное значение силы сварочного тока – I_св (взять среднее значение за весь период наплавки(сварки));

2. время наплавки – τ_св. (перерывы при загасании дуги во время наплавки (сварки) не учитывать, фиксировать только чистое время «горения» дуги).

1. Остудить наплавленную пластину, погружая ее в бак с водой при помощи кузнечных клещей.

2. Удалить с наплавленного валика остатки сварочного шлака (зубило, молоток).

3. Удалить с наплавленной пластины брызги металла (зубило, молоток, металлическая щетка).

4. Взвесить пластину с наплавленным валиком (с точностью до 0,1 гр.) – G_пн.

5. Взвесить огарок тестируемого электрода (с точностью до 0,1 гр.) – G_ог.

6. Измерить длину огарка тестируемого электрода (с точностью до 0,1см) – L_ог.

7. Данные занести в протокол исследования и вычислить:

   1. коэффициент веса покрытия – K_вп

   2. коэффициент наплавки – α_н

   3. коэффициент расплавления – α_р

   4. выход наплавленного металла – К_э

Протокол исследований:

№ п/п	Характеристика измерения	Условное обозначение	Единица измерения	Расчетная формула	Измеренное, расчетное значение
1	2	3	4	5	6
1	Диаметр электродного стержня	Dэл.ст.	см	–
2	Длина сварочного электрода	Lэл.	см	–
3	Вес пластины до наплавки	Gдн	грамм	–
4	Вес сварочного электрода	Gэл	грамм	–
5	Сила сварочного тока	Iсв	А	Для РДС обычными стальными электродами: a=6, b=20.
6	Время горения дуги (время сварки)	τсв	мин.	–
7	Вес брызг металла	Gбр	грамм	–
8	Вес шлака	Gшл	грамм	–
9	Вес пластины после наплавки	Gпн	грамм	–
10	Вес огарка сварочного электрода	Gог	грамм	–
11	Длина огарка сварочного электрода	Lог	см	–
12	Погонный вес электродного стержня	g	г/см
13	Вес электродного стержня	Gэл.ст	грамм	где ρ=7.87 г/см3-плотность металла стержня электрода
14	Вес покрытия сварочного электрода	Gпокр.	грамм	–
15	Вес наплавленного металла	Gн.ме	грамм	Gн.ме = Gпн – Gдн
16	Израсходованная длина электродного стержня	ΔLст	см	–
17	Вес израсходованной части сварочного электрода	Gэл.сгор.	грамм	Gэл.сгор. =Gэл – Gог
18	Коэффициент веса покрытия	Kвп	%	KВП = (Gпокр /Gэл.ст.)×100%
19	Коэффициент наплавки	αн
20	Коэффициент расплавления	αр

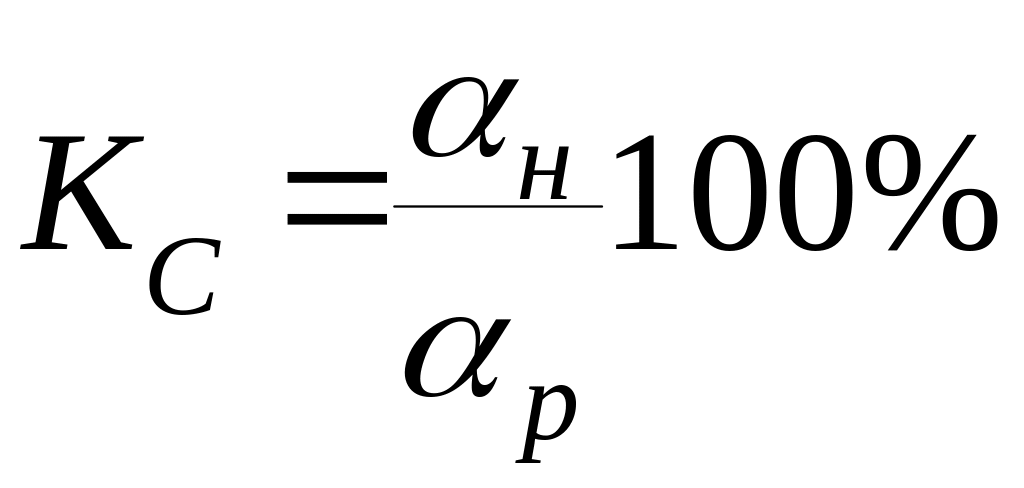

21	Выход наплавленного металла	Кс	%
22	Выход годного металла	Кэ	%
23	Коэффициент шлаковой защиты	Кшз	%
24	Коэффициент набрызгивания	Кнб	%
25	Коэффициент потерь на угар и разбрызгивание	ψ	%
