23. Начертите схему перехода от пространственной объёмной конструкции к плоским элементам

В конечном счете формирование «ноосферы» сводится к формированию и разграничению заданных объёмов пространства с той или иной степенью проницаемости разделяющих поверхностей. Любой объём произвольной формы может быть описан, как бесконечность плоских элементов, сопрягающихся между собой под углами, отличными от 2-х прямых. В таком случае бесконечную поверхность мы рассматриваем как множество плоских элементов, соединённых между собой «стыковыми» швами. Но в конце концов две плоскости, образующие начальную ячейку будущей пространственной конструкции, должны быть сопряжены по взаимно перпендикулярным направлениям. Такие соединения, носят название «Т-образных» или тавровых соединений. В конце концов, поверхность земного шара - 3-х мерная кривая, но мы в повседневной практике предпочитаем считать бесконечно малые (по сравнению с размерами земного шара) окружающие нас пространства плоскими элементами.

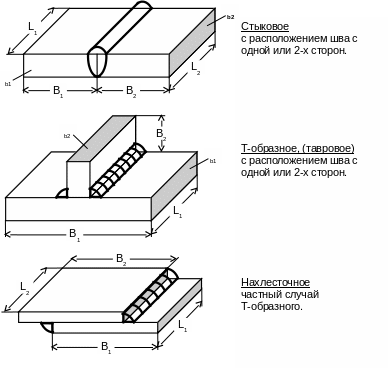

24. Назовите и начертите типы сварных соединений, к которым сводится членение объёмной конструкции на плоские элементы.

В своей практической повседневной деятельности человек вынужден решать задачу формирования достаточно развитых (по отношению к размерам самого человека) сооружений из набора ограниченных природными условиями в своих размерах элементов. По условиям производства мы не можем получит в своё распоряжение металлический лист шириной более 3000 мм., и из этих (достаточно узких) листов сформировать полотнище шириной где - то в 9 - 12 метров. В составе полотнища сопрягаемые листы продолжают друг друга, не выходя из плоскости ограничивающих поверхностей. Задача сварщиков таким образом оформить переход от одного листа к другому, чтобы зона перехода, в общем случае, не мола быть выделена субъективными или объективными методами. Такое соединение в мировой практике принято называть «стыковым соединением». При сопряжении исходных элементов под прямым, или близким к прямому, углом имеет место «Т - образное» или «тавровое» соединение.

Нахлёсточное соединение - частный случай «таврового соединения», при котором высота стенки «тавра» ограничена толщиной свариваемых листов. Нахлёсточные соединения должны быть рассматриваемы также как частный случай стыкового соединения, когда стыкуемые кромки технически или экономически совмещать нецелесообразно для получения чистого стыкового соединения.

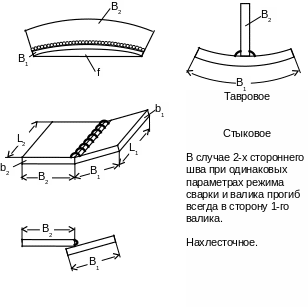

25. Начертите и обозначьте деформации таврового, нахлёсточного и стыкового соединения.

Д ля уяснения схемы деформации таврового соединения целесообразно применить модель, описывающую поведение поведения металла валика, наплавляемого на тонкий лист, как нагрева стержня закреплённого с обоих концов. В этом случае абстрагируемся от общей длины наплавляемого валика, его ширину «b» рассматриваем, как длину защемлённого с обоих концов стержня. В этом случае крайние волокна наплавленного металла, будучи «схвачены» с волокнами основного металла двух взаимно перпендикулярных листов, образующих тавровое соединение, будут лишены возможности свободного укорочения от исходного значения «b» жидкого металла до конечного значения остывшего до температуры окружающей среды металла и вынуждены будут растягиваться до момента достижения равновесного состояния поля остаточных напряжений. Возникают местные деформации поворота на некоторый угол «крыльев» таврового соединения, и полки тавра, как тонкого листа в сторону «складывания» его, оставляя валик наплавленного металла внутри образовавшегося «острого угла».

При этом стенка тавра будет вести себя как пластина с наплавкой валика на кромку, образуя серповидную кривизну всего соединения, с вогнутостью со стороны полки тавра.

Деформация стыкового соединения полностью описывается поведением тонкого листа с наплавкой валика металла. Возникают местные деформации поворота на некоторый угол «крыльев» стыкового соединения, образуемых соединяемыми листами, «складывая» их, оставляя валик наплавленного металла внутри образовавшегося «тупого угла».

Нахлёсточное соединение, являясь частным случаем стыкового и таврового соединения, ведёт себя, так как это описано выше.
