3.5Частотное планирование

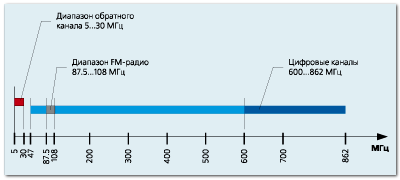

Современные Системы Кабельного Телевидения характеризуются большим количеством каналов, то в связи с этим появляется необходимость в проведении частотного планирования, поскольку резко возрастает количество искажений в сети, связанных с влиянием одного канала на другой. На Рис. 11 показано типовое разделение частотного диапазона.
Рис. 11
Не следует использовать каналы, частота которых совпадает с частотой эфирных каналов, или диапазоны, занятые другими источниками помех (мобильные телефоны, радиосвязь, промышленные помехи т .д.).
При небольшом количестве телевизионных каналов, менее 10, можно не учитывать такие параметры, как искажения CTB (Composite Tripple Beat – нелинейные искажения третьего порядка). При увеличении каналов в сети CTB-искажения начинают играть весьма существенную роль.
Расположение каналов подряд (соседние каналы) при том же количестве приведет, к возрастанию количества искажений по сравнению с расположением каналов через один. Таким образом, одно и то же количество каналов, но разное их расположение приводит к существенным изменениям в количестве искажений. Это непосредственно влияет на выходной уровень усилителей.
При разработке частотного плана каналы цифрового ТВ смещают в верхний частотный диапазон (Рис.11). Такое смещение вполне оправдано, поскольку требования к цифровому сигналу значительно ниже, чем к аналоговому. В связи с этим можно уменьшить уровень ТВ сигнала для цифровых каналов приблизительно на 10 дБ по отношению к аналоговым.
В приложении приведен частотный план ТV каналов по стандарту D/OIRT.
3.6Принципы построения системы управления и мониторинга мультисервисных сетей кабельного телевидения
Современная сеть с комплексным предоставлением услуг представляет собой сложную гибридную телекоммуникационную структуру. Обеспечение требуемого качества предоставляемых услуг в такой сети немало зависит от систем мониторинга и управления. Без хорошей автоматизированной системы сложно быстро сконфигурировать и поддерживать для каждого клиента тот уровень услуг, который он заказал.
В стандарте ISO 7498-4 и рекомендации ITU-T X.700 определены пять групп функций для таких систем:
управление конфигурацией (configuration management);
обработка ошибок (fault management);
анализ производительности и надежности (performance management);
управление безопасностью (security management);
учет работы сети (accounting management);
Типичная мультисервисная сеть КТВ состоит из множества устройств различных производителей. Управление такой сетью возможно только при наличии стандартного, не зависящего от производителя протокола управления. В настоящий момент существует три основных метода построения систем управления сетями. Они осуществляются на базе:
протокола SNMP («Simple Network Management Protocol» - «Простой протокол управления сетью»);
частных протоколов управления. Такие системы, как правило, разрабатываются для нестандартных сетевых технологий и имеют стандартные интерфейсы для интеграции с универсальными платформами управления сетью;
открытой архитектуры TMN («Telecommunications Management Network» - «Сеть управления связью»).
