1.2Место системы ктв в интеллектуальном здании

Определения "интеллектуальное здание" — не очень точный перевод английского термина "intelligent building". В данном контексте слово "intelligent" (буквально — "разумный") следует понимать скорее в том смысле, в каком оно употребляется, например, в словосочетании intelligent port controller. Иными словами, под интеллектом понимается умение распознавать определенные ситуации и каким-либо образом на них реагировать (естественно, степень этого умения может быть различной, в том числе очень высокой).

Концепция Интеллектуального Здания представляет собой инновационный подход в проектировании и строительстве зданий, обеспечивающий потребителю максимум удобств, при оптимальных затратах на строительство и минимальных эксплуатационных затратах, в том числе на энергоресурсы.

Суть сводится к объединению инженерных систем здания в единую Интегрированную Систему Управления, что позволяет оптимизировать потребление ресурсов, осуществлять эффективное эксплуатационное обслуживание при повышении комфортности (создать идеальные профессиональные условия труда персонала) и упрощении процедуры ремонта и перепланировки.

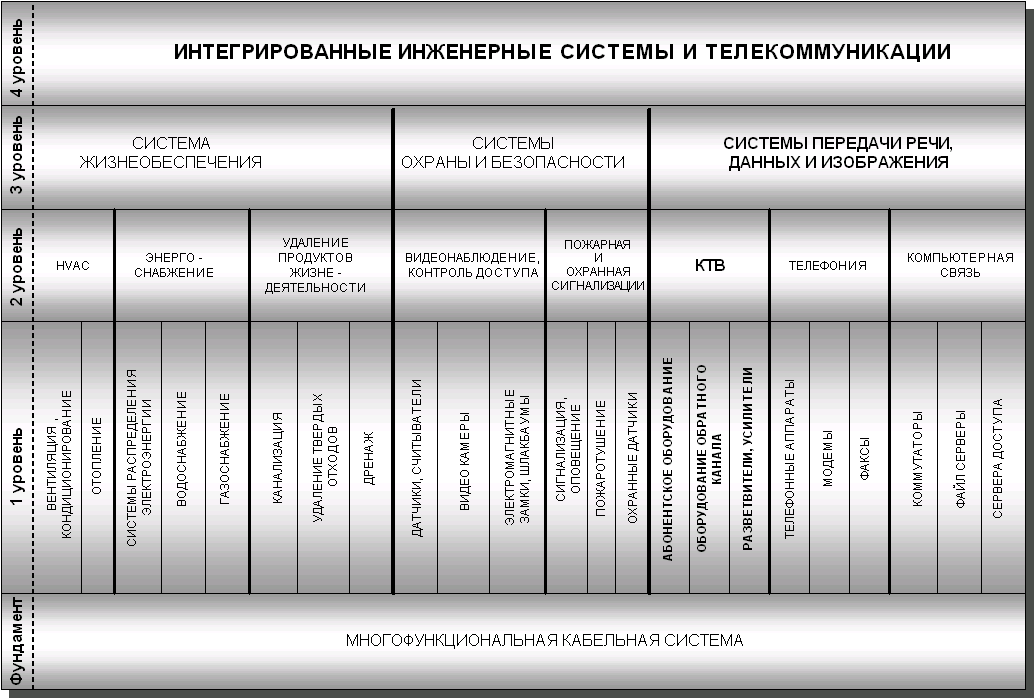

Одна из предлагаемых моделей интегрированной системы здания представлена на Рис. 1.

Рис. 1

Многофункциональная Кабельная Система предназначена для организации кабельной инфраструктуры инженерных систем здания и поддерживает не только телекоммуникационные приложения (передача данных, голоса, изображения), но и другие, включая силовые.

Интегрированная Система Управления зданием (ИСУ или BMS - Building Management Systems) предполагает объединение нескольких (или всех) функций обслуживания здания с целью обеспечения полного управления и контроля над эксплуатацией систем.

Интеллектуальное здание - не просто структурированная кабельная система, это целый спектр подсистем. Каждая из них, в принципе, может существовать самостоятельно, однако, концепция "интеллектуальное" определяет именно то сооружение, в котором все подсистемы слиты воедино и функционируют не сами по себе, а в комплексе, и существует стандартный механизм управления всей инфраструктурой интеллектуального здания. Подобное взаимодействие и единый стиль управления позволяют упростить обслуживание системы и поднять ее функциональные возможности на качественно новый уровень. Например взаимодействие системы видеонаблюдения и охранной сигнализации дадут оперативную видео информацию на монитор из зоны срабатывания датчика. А ввзаимодействие системы пожарной сигнализации и систем управления освещением, климатом, контроля доступа, управления лифтами и кабельным телевидением, даст при возникновении пожара: включение аварийного освещения и блокировку всех цепей электропитания вблизи источника пожара; предотвращение поступления свежего воздуха к очагу возгорания; автоматически разблокировку дверей для обеспечения оперативной эвакуации людей; автоматическое опускание лифтов на первый этаж; на телеэкранах прервется программа передач и появиться схема эвакуации и дальнейшие инструкции в зависимости от места нахождения.

Подобные взаимосвязи между отдельными подсистемами позволяют говорить о действительно "интеллектуальном" здании, т.е. о заложенных в представленные решения возможностях интеграции различных подсистем и наличию единой платформы управления.

Подсистема кабельного телевидения (КТВ) в составе интеллектуального здания решает задачу обеспечения доступа абонентов к следующим услугам: надежная и качественная трансляции программ местного, всероссийского и спутникового телевещания; FM-радио; интерактивные услуги.

На кабельное телевидение возлагается информационная задача. Но в составе общего комплекса оно может выполнять и ряд других задач, спектр которых очень широк (от предоставления доступа в глобальные сети (интернет) до сопряжения с охранной сигнализацией и системами видеонаблюдения) и базируется на КТВ с обратным каналом (интерактивном телевидении).

В соответствии с моделью представленной на Рис. 1 КТВ относиться к системам передачи речи, данных и изображения. Фундаментом КТВ является среда передачи: коаксиальный или волоконно-оптический тракт. На первом уровне интеграции располагаются абонентские терминалы, некоторое оборудование по разветвлению и усилению, системы контроля и поддержания обратного канала, устройства для интерактивного телевидения. На втором уровне интеграции находятся часть головной телевизионной станции (ГТС) : интеллектуальные усилители и разветвители, оборудование работы с обратным каналом, управления и сбора статистики, интеллектуальные модуляторы и демодуляторы, конверторы. На 3 уровне находится основная интеллектуальная часть подсистемы – оборудование управления всей ГТС и распределенной сетью, а также сопряжения с другими подсистемами уровня. На 4 уровне интеграции существует единый центр управления в котором взаимоувязаны все подсистемы здания.

Например, рассмотрим доступ в глобальную сеть посредством КТВ:

• Первый уровень

Абонентский терминал включающий в себя кабельный модем сопрягаемый с компьютером или специальным телевизионным приемником.

• Второй уровень

Кабельный магистральный модем в системе ГТС.

• Третий уровень

Управление и сопряжение потока данных с подсистемой компьютерной связи.

• Четвертый уровень

Управление всеми системами, в том числе и процессом передачи данных как между подсистемами так и внутри подсистем.
