Задача 6.
Хозяйство обеспечивается водой, которая расходуется на хозяйственно-питьевые, производственные и противопожарные нужды. Среднесуточный расход воды хозяйства QСР.СУТ. определен для наиболее напряженного сезона года. Система водоснабжения хозяйства имеет водонапорную башню, объем пожарного запаса, которого обеспечивает подачу воды в течение трехчасовой продолжительности пожара при объемном расходе qn.
Определить:
Максимальный часовой расход QЧ. МАКС. в сутки максимального водопотребления.
Объем регулирующей емкости резервуара WРЕГ. водонапорной башни, построив интегральную кривую суточного водопотребления населенным пунктом и интегральную кривую подачи воды в сеть насосной станции.
Общую емкость резервуара водонапорной башни WРЕЗ.
Наиме- нование |
Ед. изм. |
подварианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
QСР.СУТ. |
м3/с |
630 |
700 |
600 |
900 |
1000 |
600 |
750 |
1100 |
1200 |
950 |
qn |
л/с |
7,5 |
7,0 |
7,0 |
7,5 |
8,0 |
6,0 |
7,5 |
8,5 |
9,0 |
8,0 |
WСУТ.МАКС. |
|
1,3 |
1,35 |
1,2 |
1,25 |
1,3 |
1,35 |
1,25 |
1,2 |
1,3 |
1,35 |
Время не- прерывной работы –станции,Т |
час |
5-9 |
4-20 |
4-19 |
6-21 |
5-19 |
5-20 |
6-20 |
8-22 |
9-24 |
5-20 |
Сводный суточный график часовых расходов воды
всеми группами потребителей (для всех подвариантов):
Т –часы суток |
0-3 |
3-6 |
6-11 |
11-13 |
13-16 |
16-19 |
19-22 |
22-24 |
ПЧ -часовое потребление воды в % от суточного |
1.5 |
3.0 |
5,4 |
6,0 |
3,5 |
6,0 |
5,0 |
2,0 |
Задача 7.

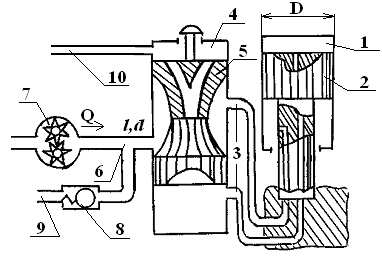

Э
кскаватор
гидравлический Э-153 имеет
гидросистему,
содержащую основные элементы силовой
цилиндр 1 (рабочее усилие которого N)
с поршнем 2 диаметром D,
соединенным трубопроводами 3 с
распределителем 4, золотник 5, нагнетательный
трубопровод 6, насос 7
с
подачей
Q
, предохранительным клапан 8 и сливные
трубопроводы 9 и 10. Длина нагнетательного
трубопровода l
и диаметр d.
Определить усилие Р на выходе насоса 7.
Наиме-нова- ние |
Ед. изм. |
подварианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
N |
кН |
5,5 |
7,0 |
6,0 |
6,5 |
3,4 |
11, 8 |
10 |
8,0 |
9,0 |
7,5 |
1 |
м |
10,0 |
9,5 |
12,5 |
11,5 |
10,5 |
12,0 |
10,0 |
9,0 |
10,0 |
12,0 |
d |
мм |
12,5 |
15 ,8 |
12,5 |
15,0 |
14,0 |
12,5 |
15,8 |
12,0 |
15,0 |
15,0 |
ν |
см2 /с |
0,22 |
0,20 |
0,21 |
0,19 |
0,22 |
0,19 |
0,11 |
0,20 |
0,21 |
0,19 |
γ |
кН/м3 |
8,65 |
8,60 |
8,6З |
8,60 |
8,64 |
8,6O |
8,62 |
8,64 |
8,65 |
8,60 |
D |
мм |
65 |
70 |
60 |
55 |
60 |
65 |
50 |
65 |
50 |
60 |
Q×10-6 |
м3/с |
117 |
137 |
142 |
110 |
100 |
90 |
117 |
135 |
120 |
110 |
Местные потери напора в % от потерь по длине ∆hМ |
20 |
10 |
15 |
25 |
20 |
15 |
15 |
20 |
20 |
15 |
|
