З А Д А Н И Е

на расчетно-графическую работу по курсу «Гидравлика»

специальность «Механизация сельского хозяйства»

В А Р И А Н Т 5

Задача 1.

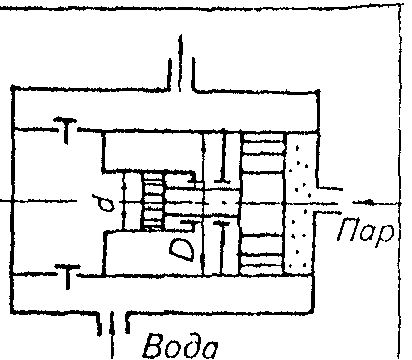

Определить давление пара в цилиндре парового насоса, необходимое для подачи воды на высоту Н, если известны диаметры цилиндров D и d.

Вариант

1

2

3

4

5

6

7

8

9

10

Н, м

60

20

40

50

30

10

50

60

40

20

D, мм

300

400

200

150

250

350

400

300

200

250

d, мм

150

200

100

75

100

150

250

100

75

100

Задача 2

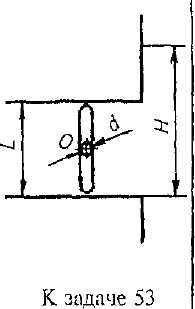

П рямоугольный поворотный затвор с размерами сторон L=1,5 м и В=2 м перекрывает выход воды из резервуара, в котором уровень Н=3 м. В каком месте следует расположить горизонтальную ось вращения О, чтобы для открытия затвора нужно было преодолевать только момент трения в цапфах Определить момент трения, если диаметр цапф d=100 мм, а коэффициент трения скольжения в цапфах f=0,2.

З адача 3

Определить давление на входе в шестеренчатый насос системы смазки, подающей расход Q машинного масла с удельным весом γ. Входное сечение насоса расположено ниже свободной поверхности в маслобаке на величину h. Длина и диаметр всасывающего трубопровода соответственно l, d. Местные потери принять 10% от потерь по длине.

Наиме

Варианты

нование,

един.изм.

1

2

3

4

5

6

7

8

9

10

Q,л/c

1,55

1,6

2,0

1,0

2,5

2,25

1,25

1,5

1,75

2,25

d, мм

50

75

40

75

50

75

50

50

75

75

1, м

10

15

7,5

5

10

15

7,5

5

12

10

h, м

1,5

1,3

1,2

1,7

0,4

1

1,25

0,75

1,25

3,0

ν, см2

0,39

0,4

0,3

0,2

0,35

0,3

0,4

0,2

0,3

0,2

Задача 4.

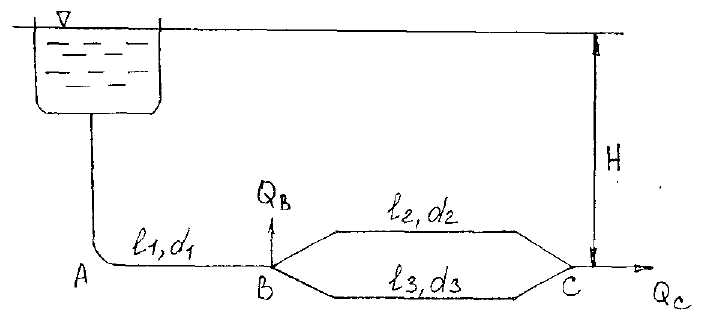

Для схемы соединения труб определить:

а) при каком напоре Н трубопроводы пропустят расходы QВ и QС ;

б) диаметр d трубопровода в одну нитку на участке ВС ( длиной 12),если его поставить взамен двух параллельных трубопроводов, чтобы обеспечить заданный расход QС в конечном пункте С. При этом расход QВ в пункте В остается без изменения и напор Н принять таким же, какой получен в случае «а»

Вариант

QВ,

л/с

QС,

л/с

Диаметры

участков, мм

Длины

участков, м

Характеристика труб

d1

d2

d3

l1

l2

l3

1

8,0

14,0

150

100

125

420

340

390

Нормальные

2

12,0

15,0

200

100

75

460

190

120

Новые стальные

3

9,0

27,0

200

150

125

210

440

395

Новые чугунные

4

16,0

19,0

250

100

125

880

570

580

Нормальные

5

20,0

16,0

200

100

100

610

415

430

Новые стальные

6

15,0

32,0

250

150

100

340

210

190

Новые чугунные

Задача 5.

Определить максимальное повышение давления ΔРmax при мгновенном закрытии затвора, а также определить напряжение, возникающее при этом в стенках трубы. Построить график изменения давления (без учета сил сопротивления) в сечении трубопровода, находящемся на расстоянии ¼ длины от затвора, в течение времени t=2τ0.

Варианты

Диаметр трубопровода d, мм

Толщина стенок

δ, мм

Длина трубопровода l, м

Расход Q, л/с

Начальное манометрическое давление Р0, ат

Материал трубопровода

1

200

10

800

35,0

3,0

Сталь

2

250

10

780

46,0

2,5

Чугун

3

300

12

1210

75,0

2,8

Сталь

4

350

12

1100

89,0

3,2

Сталь

5

400

15

950

130

4,0

Чугун

6

300

60

840

70,0

1,5

бетон

Задача 6.

Для обогрева ремонтных мастерских используется котельная, в которую из подземного источника воды, температурой tº С, подается на высоту НГ центробежным насосом с объемным расходом Q.Всасывающий и нагнетательный трубопроводы (стальные) имеют соответственно диаметры dвс, dн; и длину lвс, lн. Местные потери во всасывающем трубопроводе принять равными 100% от потерь по длине hl, а местные потери пренебречь в нагнетательном трубопроводе.

Требуется:

  1. Подобрать насос. Построить рабочие характеристики насоса Н = f(Q), η=f(Q) и характеристику трубопровода НТР=f(Q).

  2. Определить напор и подачу насосе по рабочей точке при его работе на трубопровод, найти мощность на валу насоса.

  3. Как изменится напор и мощность насоса, если подана воды увеличить на 10 %.

Наименование

Ед. изм.

подварианты

1

2

3

4

5

6

7

8

9

Q×10

м3

0,5

0,04

0,03

0,45

0,55

0,6

0,75

0,8

0,9

НГ

м

6,7

7,0

7,5

8,0

5,0

6,0

6,5

10

15

lвс

м

10

10

15

20

12

9

15

10

15

dвс

м

0,06

0,05

0,05

0,05

0,075

0,1

0,15

0,2

0,2

lн

м

42

50

40

45

55

60

50

50

40

dн

м

0,05

0,05

0,05

0,05

0,075

0,075

0,1

0,15

0,2

С

6

10

15

20

15

18

6

10

26

Задача 7.

Гидросистема грядоделателя навесного ГН-2А имеет гидравлическую систему, включающую силовой цилиндр 1 (рабочее усилие которого N) с поршнем 2 диаметром D, соединенный трубопроводом 3 с распределителем 4, имеющим золотник 5, перепускной клапан 6, насос 7 с подачей Q, нагнетательный трубопровод в и сливные трубопроводы 9 и 10. Нагнетательный трубопровод имеет длину l и диаметр d. В качестве рабочей жидкости используется масло, удельным весом γ и кинематической вязкостью ν.

Определить давление Р на выходе насоса.

Наие-нова- ние

Ед. изм.

подварианты

1

2

3

4

5

6

7

8

9

10

N

кН

2,0

2,5

3,0

2,2

2,1

2,4

2,75

2,9

3,1

3,2

1

м

9,5

10

15

11

8

13

12

9,5

14

12,5

d

мм

15,8

15,8

16

17

15,5

18

20.

17,5

16, 5

15

ν

см2

0,20

0,25

0,22

0,21

0,23

0,24

0,2

0,19

0,21

0,22

γ

кН/м3

8,62

8,6

8,5

8,45

8,55

8,35

8,52

8,62

8,65

8,5

D

мм

60

65

70

55

60

65

75

80

85

65

Q×10-6

м3

90

95

97

89

92

93

94

90,5

92,5

93,5

Местные потери напора в % от потерь по длине ∆hМ

25

20

22

23

24

25

18

19

21

24
