Введение

Лабораторные работы составлены на основе существующих образовательных стандартов. Выполнение лабораторных работ осуществляется в соответствии с графиком, установленным кафедрой "Теория механизмов и машин".

В методических указаниях представлены методика и порядок проведения работ, дано описание и схемы установок, а также сведения о применяемой измерительной аппаратуре. Здесь же приводится краткое освещение некоторых тем, рассматриваемых в ходе изучения дисциплины "Детали машин и основы конструирования", опытное изучение которых и представляет содержание лабораторных работ.

Перед проведением лабораторных работ студенты должны быть ознакомлены с правилами и нормами техники безопасности при проведении работ. Инструктаж проводит преподаватель, руководящий выполнением работ. Прохождение инструктажа заверяется подписью каждого студента в специальном журнале регистрации инструктажа на рабочем месте (ГОСТ 12.0.004 – 90), хранящемся в помещении лаборатории.

Перед проведением лабораторной работы студенты должны самостоятельно ознакомиться с методикой проведения работы и конструкцией лабораторной установки, используя данное методическое пособие и рекомендованную литературу.

Отчёт по лабораторным работам выполняется в соответствии с межгосударственным стандартом ГОСТ 7.32 – 2001 "Отчёт о научно - исследовательской работе", и представляется к защите. В состав отчёта входит:

- титульный лист;

- название и цели лабораторной работы;

- схема лабораторной установки;

- исходные данные;

- таблицы с экспериментальными и расчётными данными;

- методика расчёта экспериментальных данных;

- графики полученных экспериментальных зависимостей;

- выводы по результатам работы.

Выполненная и оформленная лабораторная работа представляется к защите, в ходе которой студент (группа студентов) отвечает (отвечают) на контрольные вопросы.

Пропущенная лабораторная работа выполняется с разрешения преподавателя по отдельному графику.

Лабораторная работа № 1 Изучение конструкций ступенчатых коробок передач

Цель работы:

- изучение конструкций ступенчатых коробок перемены передач (КПП);

- построение кинематических схем КПП;

- определение кинематических и силовых параметров зубчатых зацеплений.

Лабораторное оборудование: пятиступенчатая КПП JH3 143 R109095 (а/м "Renault Simbol"); четырёхступенчатая КПП а/м "Nissan Datsun"; четырёхступенчатая КПП а/м "УАЗ – 469".

1.1. Общие сведения

Коробка перемены передач (КПП) – это силовой механизм (агрегат) трансмиссии автомобиля, предназначенный для передачи и трансформации вращающего момента от коленчатого вала двигателя к колёсам автомобиля. В механических КПП преобразование вращающего момента осуществляется ступенчато с помощью зацеплений пар зубчатых колёс.

Различают два основных вида ступенчатых КПП: вальные с неподвижными осями валов, и планетарные. В данной лабораторной работе рассматриваются двухвальная КПП для переднеприводного и трёхвальная соосная КПП для заднеприводного автомобилей.

Для определения кинематических параметров и при расчётах на прочность, нагруженных крутящим и изгибающим моментами деталей КПП (зубчатые колёса, валы, оси), необходимо знать передаточные числа зацеплений пар зубчатых колёс. Передаточное число u – это отношение чисел зубьев колеса и шестерни:

u_1-2 = = ,

где ω₁ и ω₂ – угловая скорость колеса и шестерни соответственно;

z₁ и z₂ – числа зубьев колеса и шестерни соответственно.

Для зубчатого зацепления одно из колёс является ведущим и обозначается индексом 1, другое – ведомым с индексом 2. Зубчатое колесо с мéньшим диаметром в зацеплении называется шестерней, с бóльшим – колесом. Индекс передаточного числа зубчатого зацепления состоит из двух цифр, очерёдность которых указывает направление потока мощности. Например, для двухступенчатого редуктора (рис. 1.1, а) передаточные числа будут равны:

u_1-2 = , u_3-4 = .

Общее передаточное число редуктора: u_1-4 = u_1-2 × u_3-4. Значение вращающего момента на выходном валу редуктора Т_вых можно определить, исходя из равенства мощностей на входе и выходе:

N_вых = ,

где η – коэффициент полезного действия передачи.

Коэффициент полезного действия передачи определяют как произведение КПД зубчатых зацеплений, участвующих в передаче, и КПД пар подшипников, в которых установлены валы редуктора с закреплёнными на них зубчатыми колёсами:

η = ,

где – КПД одной пары подшипников;

k – количество пар подшипников или количество валов (для схемы редуктора, изображенного на рис. 1.1, а, k = 3).

а) б)

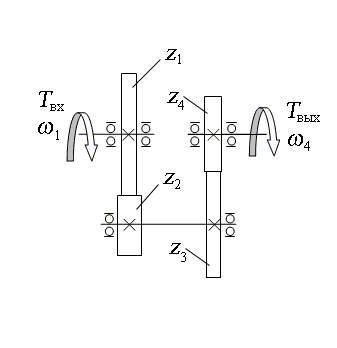

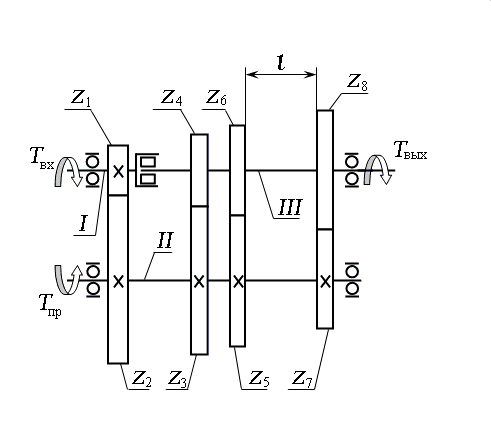

Рис. 1.1. Схема двухступенчатого редуктора (а) и трёхвальной

четырёхступенчатой соосной КПП (б):

z₁ … z₈ – числа зубьев зубчатых колёс; ω₁ – угловая скорость ведущего колеса на входе; ω₄ – угловая скорость ведомого колеса на выходном валу; Т_вх и Т_вых – вращающий момент на входном и выходном валах соответственно; Т_пр – вращающий момент напромежуточном валу; I, II и III – ведущий, промежуточный и ведомый валы соответственно; l - расстояние для установки синхронизатора

Так как мощность N = Tω, зависимость между вращающими моментами на выходном и входном валах будет равна:

= = , следовательно, Т_вых = .

Ступенчатые КПП автомобиля имеют некоторые отличия от цилиндрического редуктора с внешним зацеплением:

- единое межосевое расстояние для всех зубчатых передач;

- бóльшее количество ступеней (в КПП современных автомобилей количество ступеней может достигать 16);

- непостоянство крутящего момента вследствие различных частот вращения двигателя автомобиля;

- наличие устройства для включения передач – синхронизатора.

Передаточные числа двухвальных КПП определяют аналогично одноступенчатому редуктору, исходя из зацепления соответствующей пары зубчатых колёс. При работе трёхвальной соосной КПП в зацеплении находятся две пары зубчатых колёс (рис. 1.1, б). Так как зацепление зубчатых колёс 1 и 2 участвует в работе передачи любой ступени, то такое зацепление называется постоянным:

u_пз = .

Для данной схемы возможны четыре передачи (очерёдность передач начинается с наименьшего диапазона частот вращения выходного вала):

- первая при работе постоянного зацепления и включении зацепления 7 – 8;

- вторая при работе постоянного зацепления и включении зацепления 5 – 6;

- третья при работе постоянного зацепления и включении зацепления 3 – 4;

- четвёртая при блокировке ведущего I и ведомого III валов (Т_вх = Т_вых).
