5.1 Сбор нагрузки на фундамент
Нагрузка от массы 1 метра погонного стены от отметки -0,700 м. до
отметки 28,600м. составляет:
Нст=0,700+28,600 =29,3 м.
222,68
∙ 1,35 = 300,62
=(L1+L2)/2
= (6,6+6,14)/2 = 6,37 м, где L1
= 6,6 м и L2
= 6,14 м
Нагрузка фундаментных блоков
18
∙ 1,35 = 24,3 кН/м
Полная нагрузка на 1 метр погонный фундамента по обрезу фундаментной
плиты:
кН/м
кН/м
5.2 Определение ширины подошвы фундамента
Для предварительного определения фундаментной плиты пользуемся
табличными значениями сопротивления грунта.
Для песка гравелистогоR0=350 кПа.
Определяем ширину подошвы фундамента:
Где
=20
кН/м – средний удельный вес материала
фундамента и грунта на
его уступах;
d – глубина заложения фундамента;
Принимаем b = 2 м.
Определяем расчетное сопротивление грунта основания по формуле
где
=1,40;
=1,40;
k = 1,1 т. к. характеристика грунта не определено испытаниями;
My=
кПа;
=9,44
кПа Mc=
кПа; для
=38
(Таблица В.2
СНБ 5.01.01-99);
kz= 1 при b = 2<10 м;
– глубина подвала
= 1,6м.
Определяем нормативную нагрузку по подошве фундамента с учетом собственной массы фундаментной плиты Pф и массы грунта Pгр
где
=2,67 кН/м,
Определяем среднее давление по подошве фундамента:
Проверяем условие Pср = 289,92 кПа <R = 1143,71 кПа
Условие выполняется.
Так как среднее давление грунта более чем в 2 раза меньше расчетного сопротивления грунта, то ширину подошвы фундамента принимаем конструктивно
Принимаем b=1 м.
Согласно ТКП 45-5.01-254-2012 (02250) расчет оснований по деформациям является обязательным для всех сооружений, расчет по несущей способности выполняется в случаях изложенных в п.4.1.11 и п.4.1.12. Согласно ТКП 45-5.01-254-2012 (02250) расчет фундамента производим только по деформациям.
Конструктивно принимаем на 1м длины плиты 4 Ø6 S400 с шагом
234
мм и
Поперечная
арматура принимается Ø5 S400
с шагом 250мм
Рисунок
12
Узел

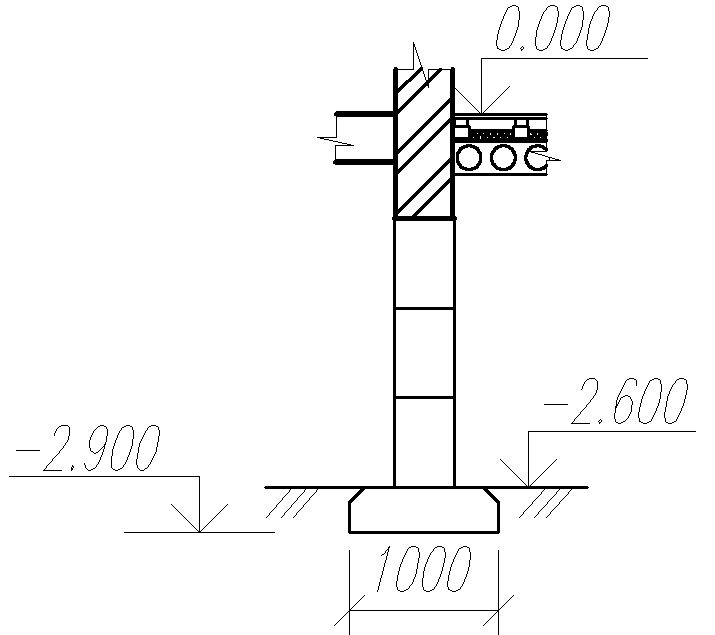

фундамента под внутреннюю стену
Литература
1. СНБ 5.03.01-02 Бетонные и железобетонные конструкции.
2. Дорошкевич Н.М. Основания и фундаменты
3. ТКП 45-5.01-254-2012 (02250) Основания и фундаменты зданий и сооружений
4. Веселов В.А. Проектирование оснований и фундаментов.
5. Сетков В.И., Сербин Е.П. Строительные конструкции.
6. СНиП 2.01.07-85. Нагрузки и воздействия
