2.3 Сбор нагрузок на 1 м2межэтажного перекрытия
Рисунок 3 Экспликация междуэтажного перекрытия
Таблица 3Сбор нагрузки на 1м2 междуэтажного перекрытия
-
№
п/п
Нагрузка
Подсчет
Норматив-
ная нагрузка gn, кН/м2
γf
Расчетная нагрузка g, КН/м2
1
1.1
1.2
1.3
1.4
Постоянная
Рейка 22мм.
Лаги прямоугольного сечения 40х75мм с шагом 300мм.
Прокладка звукоизоляционная из плит древесноволокнис-тых 32х100 мм.с шагом 300мм
Ж/б плита перекрытия 220мм
0,022*500*10/103
0,04*0,075*500*10//0,3*103
0,032*0,1*600*10/
/0,3*103
0,11
0,05
0,064
3
1,35
1,35
1,35
1,15
0,1485
0,0675
0,0864
3,45
Всего:
gn=3,224
g=3,7524
2
2.1
Временная
Полезная
1,5
1,3
1,95
Всего:
qn=4,724
q=5,7024
2.4 Сбор нагрузок на 1 м2надподвального перекрытия

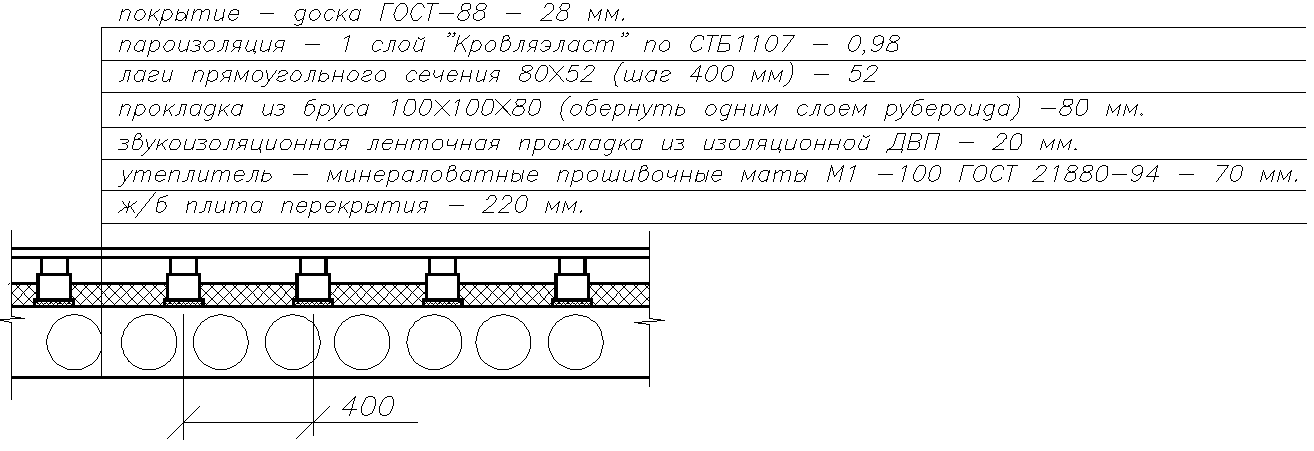

Рисунок 4 Экспликация междуэтажного перекрытия
Таблица 4 Сбор нагрузки на 1м2 междуэтажного перекрытия
-
№
п/п
Нагрузка
Подсчет
Норматив-
ная нагрузка gn, кН/м2
γf
Расчетная нагрузка g, КН/м2
1
1.1
1.2
1.3
1.4
1.5
1.6
Постоянная
Доска 28мм.
Лаги прямоугольного сечения 80х52мм с шагом 400мм.
Прокладка из бруса 80х100 мм.с шагом 400мм
Звукоизоляционная ленточная прокла- дка 20х120мм с шагом 400мм
Утеплитель 70мм
Ж/б плита перекрытия 220мм
0,028*500*10/103
0,08*0,052*500*10//0,4*103
0,08*0,1*500*10/
/0,4*103
0,02*0,1*600*10/
/0,4*103
0,07*125*10/103
0,14
0,052
0,1
0,03
0,0875
3
1,35
1,35
1,35
1,35
1,35
1,15
0,189
0,0702
0,135
0,0405
0,118
3,45
Всего:
gn=3,41
g=4,0027
2
2.1
Временная
Полезная
1,5
1,3
1,95
Всего:
qn=4,91
q=5,9527
