П Р О Е К Т

«Ящик-шкатулка»

Выполнила Федотова Ниадежда 8кл

Руководитель Аверин А.Б.

Арзамасский район

2008 г.

Выбор и обоснование проекта

Я решила сделать шкатулку для мелких деталей для своей тети, которая недавно вышла замуж.

Все основные операции по обработке и художественной отделке древесины нам уже известны.

История шкатулки уходит к древнейшим временам. Как только появились мелкие детали в обиходе человека, возникла необходимость и в месте их хранения.

Шкатулки в разное время изготавливались из разного материала: камня, мрамора, металла, глины, дерева, кожи, стекла, ракушки, фаянса и фарфора. Они разные по размеру, форме и художественному оформлению: от грубых ящиков для хранения гвоздей и мелких металлических деталей, до инкрустированных шкатулок для бижутерии из драгоценных камней и металла.

В любой современной квартире есть стенка или сервант, куда убираются сравнительно мелкие предметы домашнего обихода. Выбранный объект должен удобно вмещаться в шкафах или на тумбочке, не занимая при этом много места и удобно скрывая бытовую мелочевку. Исследовав разные варианты шкатулок, я остановилась на следующей конструкции: 15х15х3,6. Она компактна и вместительна. Исследовав различные материалы, применяемые для изготовления шкатулок, я нашла оптимальное соотношение между стоимостью материала, сложностью обработки и функциональными возможностями в эксплуатации.

Из возможных материалов наиболее приемлемой оказалась древесина, т.к. стоимость ее относительно невелика, легко обрабатывается, хорошо поддается художественной отделке. Металлическая шкатулка тяжелая, и ее трудно обрабатывать, опасно ставить на стекло. Для изготовления шкатулки я буду использовать полуфабрикаты: доски, многослойную фанеру.

Припуски на обработку задаются минимальными, т.к. полуфабрикаты надо использовать экономно.

Изготовление шкатулки способствует закреплению раннее изученного материала, таких тем, как «Шиповые столярные соединения», «Разметка и запиливание шипов и проушин.

Исследование и анализ

Для изготовления полки надо принимать во внимание следующие факторы:

Конструкция

Используемые материалы

Контроль, испытание

Ящик-шкатулка

Технология изготовления

Экономические затраты

Время изготовления

Используемое оборудование

Мне хочется сделать такую шкатулку, которую можно было поставить как на туалетном столике, так и в ящик шкафа, серванта. Эта проблема требует дополнительного исследования.

Простота

Малый размер

Легкость

Эстетичность

Требования к конструкции

Экологическая безопасность

Первоначальные идеи

Выбор формы шкатулки

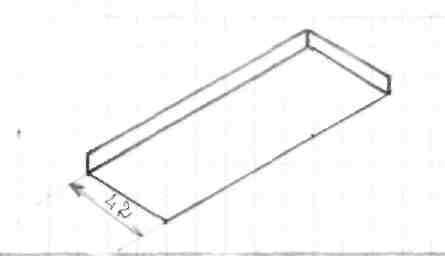

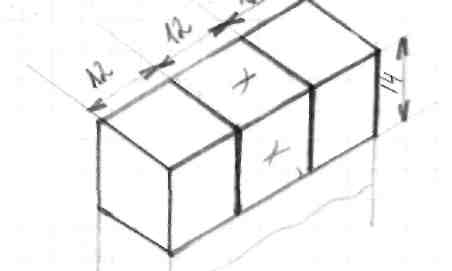

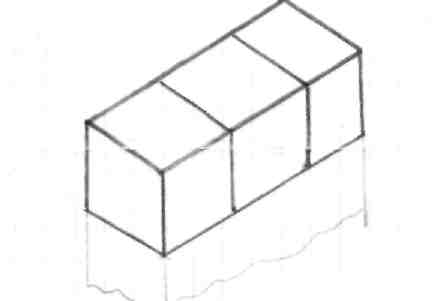

Исследовав разные варианты шкатулок, я решила, что лучшая форма представлена вариантом 1. На рисунке 2 шкатулка больше похожа на пенал.

Проработка лучшей идеи

Разработка эскиза шкатулки

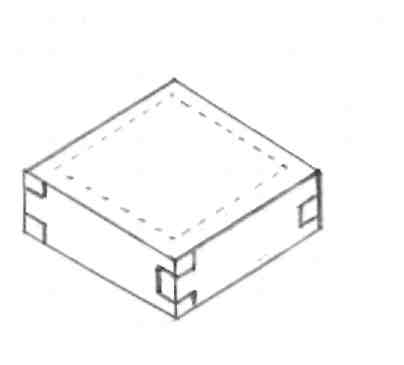

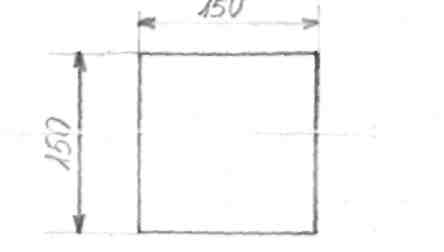

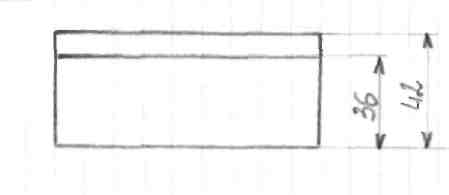

После выбора формы шкатулки я смогла выполнить ее эскиз.

Отделку изделия буду производить выжиганием: нанесу веселенький рисунок и выжгу. Она не будет выделяться среди других предметов мебели. У нас дома мебель светлых тонов, поэтому шкатулка впишется на туалетном столике.

Перечень критериев, которым должна соответствовать шкатулка

1.	Название	Ящик-шкатулка
2.	Назначение	Для использования в быту
3.	Рынок (пользователи)	семья
4.	Рынок (покупатели)	Родители, дети
5.	Производство	Единичное изделие
6.	Размеры	шкатулка должна быть небольшой и вместительной
7.	Материал	полуфабрикаты
8.	Методы изготовления	ручной
9.	Внешний вид вазы	выжигание, покрытие лаком
10.	Эргономичность	легкая в уходе
11.	Экологичность	Возможность вторичной переработки материала

Последовательность выполнения работы представлена в технологической карте.

Выполняю чертеж ящика и представляю последовательность выполнения работы на технологической карте.

КАРТА ТЕХНОЛОГИЧЕСКАЯ на изготовление стенки к ящику
			Лист 2	листов
№ п.п.	Содержание операций	Операционный эскиз	Примечание
1	2	3	4

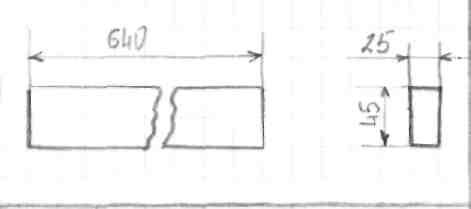

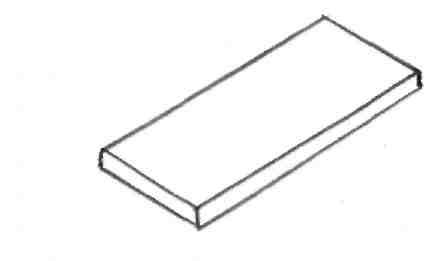

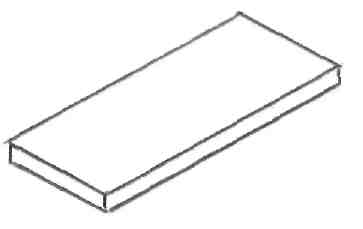

1	Выбрать заготовку 25х45х640		Сучки и косослой не допускаются
2	Прострогать базовую пласть		Верстак, рубанок
3	Прострогать базовую кромку под углом 90º к базовой пласти		Верстак, рубанок, угольник

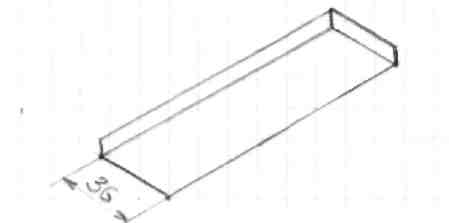

4	Разметить заготовку по ширине		Карандаш, линейка, угольник
5	Прострогать вторую кромку до линии разметки		Верстак, рубанок, угольник
6	Разметить заготовку по толщине с двух сторон		Рейсмус
7	Прострогать вторую пласть до линии разметки		Верстак, рубанок
8	Разметить заготовку по длине		Угольник, линейка, карандаш
9	Распилить заготовку, сохраняя разметочную линию		Верстак, ножовка, приспособление (упор)
10	Зачистить торцы и кромки. Отшлифовать пласти		Верстак, шлифовальная колодка

КАРТА ТЕХНОЛОГИЧЕСКАЯ на сборку ящика
			Лист 3	листов
№ п.п.	Содержание операций	Операционный эскиз	Примечание
1	2	3	4

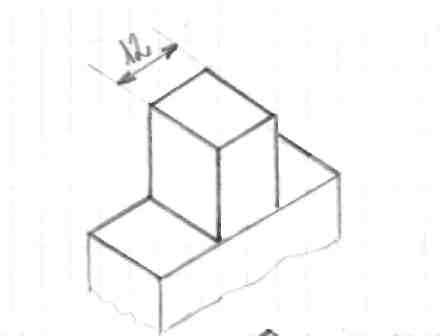

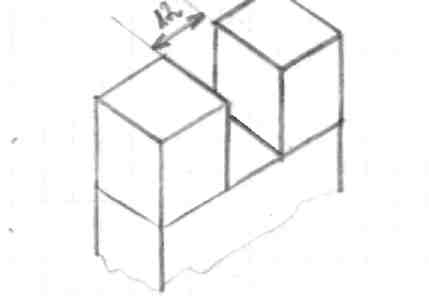

1	Разметить на заготовках стенок шипы и проушины по толщине с трех сторон, отметить по толщине с 4-х сторон		Рейсмус, измерительная линейка, угольник, Скоба, карандаш,
2	Запилить щипы и проушины на заготовках стенок		Лучковая пила, приспособление для запиливания
3	Выдолбить проушины в заготовках продольных стенок		Долото, стамеска, киянка

4	Выдолбить проушины в заготовках поперечных стенок		То же
5	Произвести подгонку и предваритель-ную сборку ящика		Стамеска, рашпиль, киянка

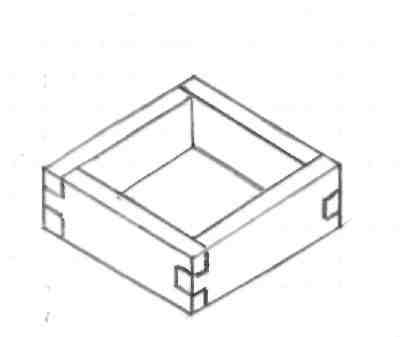

6	Нанести клей на шипы и проушины в местах соединения, собрать стенки на клею		Клей ПВА, кисть, струбцины, угольник
7	Выбрать заготовку из фанеры с учетом припуска на обработку, разметить ее		Измерительная линейка, угольник, карандаш
8	Опилить по размеру, зачистить кромку		Ножовка, рашпиль, шлифовальная шкурка
9	Разметить положение гвоздей, прибить дно к стенкам		Измерительная линейка, карандаш, молоток, гвозди
10.	Подготовить ящик к отделке, выжечь рисунок и покрыть лаком		Рашпиль, шлифовальная шкурка, выжигатель, лак, кисть

Для деталей ящика я решила взять заготовку из хвойных досок и фанеры, т.к. хвоя и фанера хорошо обрабатываются, и на деталях можно получить гладкие поверхности.

Чтобы выполнить проект надо приобрести гвозди, лак и кисть, клей ПВА

.

Составляю план работы по изготовлению ящика:

1. Организую рабочее место

2. Выбираю заготовку и обрабатываю с помощью рубанка

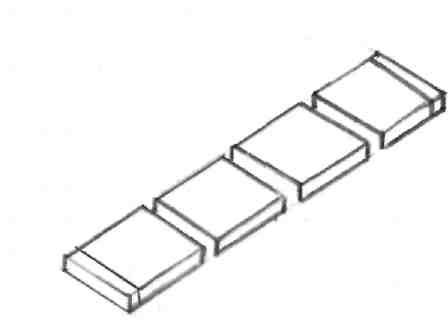

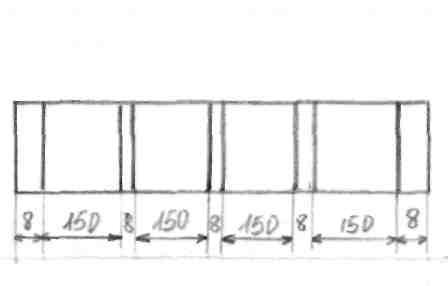

3. Разрезаю на 4 части, соответственно размерам деталей ящика

4. Произвожу сборку корпуса

5. Закрепляю дно

6. Выжигаю рисунок на стенках ящика

7. Покрываю поверхность лаком

Делаю экономический расчет материальных затрат на изделие.

Ящик состоит из 5 деталей, собранных на клею и скрепленных гвоздями: четырех деталей каркаса и донышка. Для изготовления изделия потребуется:

1. Доска сосновая – 45×25×640 (мм)

2. Кусок фанеры – 150х150 (мм)

3. Лак – 100г

4. Гвозди: 7,2 г ( 18шт -1,6×20);

5. Клей ПВА – 20 г

Определяю стоимость материалов необходимых для изготовления ящика.

Определяю затраты на древесину

Определяю объем древесины в м³. Сначала переведем линейные размеры из миллиметров в метры:

V_{древесины} = S_осн ×Н= 0.045×0,025×0,64 = 0,00072 (м³)

Определяю стоимость древесины.

Так как 1м³ стоит 2500 руб., то:

С _{древесины} = 2500×0,00072= 1,8 (руб).

Определяю площадь куска фанеры

S_ф = 0.15×0,15 = 0,0225 (м²)

1м² – 150 руб

С_ф=0,0225х150=0,67 (руб)

Определяю затраты на гвозди

1 кг гвоздей стоит 36 руб.

Вес затраченных гвоздей: 7,2 г =0,0072 кг

С_гвозд 36×0,0072=0,26 (руб)

Определяю затраты на лак

На покрытие полки лаком ушло 50г.

1 литр лака стоит 80 руб. Вес лака = 1л =1000г.

С_лак= 80руб. / 1000г. × 50г. = 4 руб.

Определяю затраты на клей ПВА

На склеивание деталей нужно 20 г клея

1 кг клея стоит 100 руб

С_клея=0,02х100=2,0 (руб)

Общие затраты на материалы для изготовления изделия равны

С= С_ф+ С _{древесины}+ С_гвозд+ С_лак+ С_клея=1,8+0,67+0,26+4,0+2,0 =8,73

При выжигании была израсходована электроэнергия

W=36 вт=0,036 t=2 ч Е=0,036х2=0,07 С_эл=0,07х2,64=0,18 (руб)

Общие затраты на изготовление полки:

С_общ=С+ С_эл= 8,73+0,18=8,91 (руб)
