Управление образования и молодежной политики

администрации Арзамасского района

МОУ «Казаковская средняя общеобразовательная школа»

П Р О Е К Т

«СКАЛКА»

Выполнил Мелетин Владимир. 8кл

Руководитель Аверин А.Б.

Арзамасский район

2008 г.

Каждый человек может стать художником

своей жизни и установить с миром

отношения взаимотворчества.

В.Д.Пришвина

Потребность

Я давно хотелось сделать маме подарок своими руками. А что подарить, не знаю. После того, как я овладел приемами обработки древесины на токарном станке, я решил подарить ей скалку, чтобы раскатывать тесто. Мама любит печь пироги, а раскатывает тесто с помощью бутылки. Говорит: жалко денег на скалку, сейчас все дорогое.

Все основные операции по обработке и художественной отделке древесины мне уже известны.

Скалка – необходимая вещь в хозяйстве. Без нее ни пельмени не сделать, ни пирогов не испечь. Я считаю, что скалки прочно вошли в домашний обиход вместе с развитием цивилизации, когда женщина решила вкусно накормить домашних. Мне прабабушка рассказывала, что с помощью скалки и валька белье гладили. Правда скалку такая была без ручек, просто один валик

Я знаю, что скалки бывают пластмассовые и деревянные. Вот только деревянные скалки гораздо практичнее: они надежнее, не трескают.

Из возможных материалов наиболее приемлемой оказалась древесина, т.к. стоимость ее относительно невелика, легко обрабатывается, хорошо поддается художественной отделке. Для изготовления скалки я буду использовать липу, она есть у нас в мастерской, хотя подойдет и береза, и дуб, и бук, и ольха, даже сосна, но она выделяет смолу и ее брать нежелательно.

Изготовление скалки способствует закреплению знаний и умений, полученных в ходе изучения тем по обработке дерева на токарном станке.

Исследование и анализ

Для изготовления скалки надо принимать во внимание следующие факторы:

Конструкция

Используемые материалы

Контроль, испытание

скалка

Технология изготовления

Экономические затраты

Время изготовления

Используемое оборудование

Требования к конструкции

Простота

Легкость

Эстетичность

Требования к конструкции

Экологическая безопасность

Скалка должна отвечать следующим требованием:

• быть удобной

• быть безопасной

• быть полезной

• не должна быть дорогостоящей

Первоначальные идеи

Я изобразил возможные варианты скалки:

Исследовав варианты, я решил, что лучшая форма скалки представлена вариантом 1. На рисунке 2 скалка коротковата и ручки неудобные

Используемый материал

Я уже говорил, что буду делать скалку из липы, она хорошо обрабатывается.

Одной из важных характеристик древесины, влияющих на ее обрабатываемость и на качество изделий, является влажность.

Виды древесины по влажности

Мокрая

Свыше 100%

Воздушно-сухая

15-20 %

Свежесрубленная

50-100 %

Комнатно-сухая

8-12%

Абсолютно-сухая

около 0%

Для обработки древесины на станке по дереву мне необходима древесина комнатно-сухой влажности. В школьной мастерской мы заранее готовим древесину и храним ее в древесных опилках, чтобы при высыхании не потрескалась.

Вывод: из рассмотренных материалов выбираю древесину липы, т.к. она очень мягкая, не коробится, сильно усыхает, очень хорошо поддается механической обработке, относительно не дорогая, есть в школьной мастерской.

Знания, полученные в процессе изучения технологии обработки древесины, оказались достаточными для того, чтобы выполнить эту работу. Все основные операции по обработке и отделке древесины мне уже знакомы.

Проработка лучшей идеи

Разработка эскиза полки.

После выбора формы полки я смог выполнить ее эскиз.

Так как скалку используют на кухне при работе с тестом, она должна быть абсолютно чистая, не буду наносить рисунок, лишь покрою рукоятки лаком.

Перечень критериев, которым должна соответствовать скалка

1.	Название	Скалка
2.	Назначение	Для кухни
3.	Рынок (пользователи)	Семья
4.	Рынок (покупатели)	Для использования дома
5.	Производство	Единичное изделие
6.	Размеры	Скалка должна быть около 500 мм в длину
7.	Материал	Древесина липы
8.	Методы изготовления	Ручная обработка древесины
9.	Внешний вид полки	Покрытие лаком ручек
10.	Эргономичность	Гладкая, легкая в уходе, удобная,
11.	Экологичность	Возможность вторичной переработки материала

Выполняю чертеж полки и представляю последовательность выполнения работы на технологической карте.

КАРТА ТЕХНОЛОГИЧЕСКАЯ на изготовление деталей «Рукоятка» скалки
			Лист 1	листов
№ п.п.	Содержание операций	Операционный эскиз	Примечание
1	2	3	4

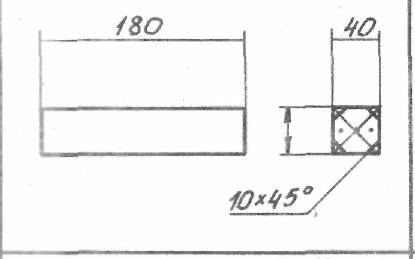

1	1.1.Выбор заготовку 1.2.Разметить геометрический центр и выбить на торце. 1.3.Снять фаски		Без сучков и сколов, трещин. Инструмент: линейка, карандаш, вилка, киянка, рубанок

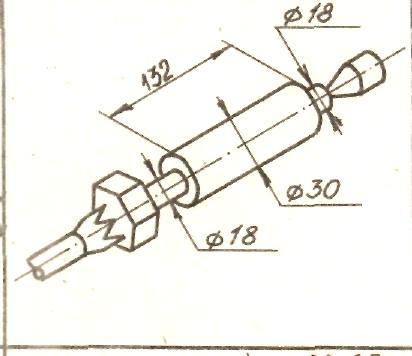

2	2.1.Установить на станок. 2.2.Приточить до ф30мм на всей длине 2.3.Подрезать торцы в размер 132 до ф18мм		Инструмент: резец полукруглый, резец плоский косой, широкий, резец плоский косой узкий
3	3.1.
4	Обрезать и зачистить		Инструмент: ножовка, напильник, шкурка шлифовальная

КАРТА ТЕХНОЛОГИЧЕСКАЯ на изготовление детали «Валик» скалки
			Лист 2	листов
№ п.п.	Содержание операций	Операционный эскиз	Примечание
1	2	3	4
1	1.1.Выбрать заготовку 1.2. Разметить геометрический центр и выбить на торце. 1.3.Снять фаски		Без сучков и сколов, трещин. Инструмент: линейка, карандаш, вилка, киянка, рубанок

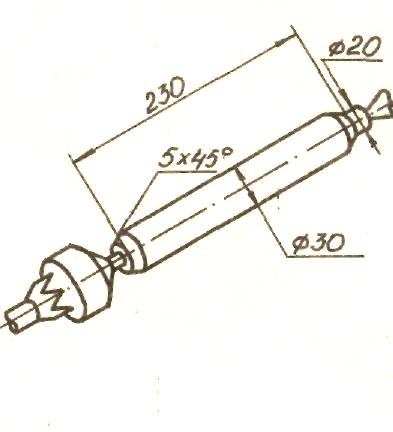

2	2.1.Установить на станок. 2.2.Приточить до ф46 мм на всей длине 2.3.Подрезать торцы в размер 230мм до ф20мм 2.4.Снять фаски 5х45º с 2х сторон 2.5.Шлифовать		Инструмент: резец полукруглый, резец плоский косой, широкий, резец плоский косой узкий, шкурка шлифовальная

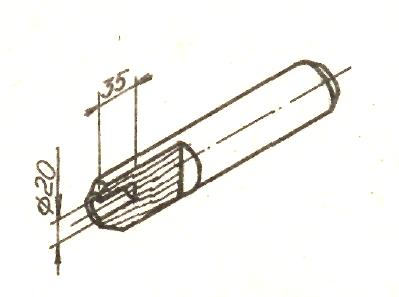

3	3.1.Снять со станка и обрезать в размер 230 мм 3.2.Просвер-лить отверстие ф20мм на глубину 35мм		Инструмент: ножовка, напильник, сверло перовое ф20, коловорот
4	4.1.Установить на клей рукоятки, зачистить подтеки клея, шлифовать		Инструмент: клей, кисть, киянка, шкурка шлифовальная

Чтобы выполнить проект надо приобрести лак и кисть

.

Составляю план работы по изготовлению скалки:

1. Организую рабочее место

2. Выбираю заготовки и обрабатываю на токарном станке

3. Произвожу сборку изделия

4. Покрываю поверхность ручек лаком

Делаю экономический расчет материальных затрат на изделие.

Скалка состоит из трех деталей. Для изготовления изделия потребуется:

1). Заготовка из липы: (180х40х40)х2 и 300х55х55

2). Лак – 50г

Определяю стоимость материалов необходимых для изготовления скалки.

Определяю затраты на древесину

Определяю объем древесины в м³. Сначала переведем линейные размеры из миллиметров в метры:

V_{древесины} = S_осн ×Н= 0,18х0,04х0,04х2+0,3х0,06х0,06=0,0016 (м³)

Определяю стоимость древесины.

Так как 1м³ стоит 1500 руб., то:

С _{древесины} = 1500×0,0016= 2,4 (руб).

Определяю затраты на лак

На покрытие скалки лаком ушло 30г.

1 литр лака стоит 80 руб. Вес лака = 1л =1000г.

С_лак= 80руб. / 1000г. × 30г. = 2,4 руб.

При изготовлении деталей скалки была израсходована электроэнергия

Мощность станка 0,4кВт. Станок – СТД – 120М

А = W × t t = 2ч.

А = 0,4 × 2 = 0,8кВт/ч.

Определяю стоимость:

0,8 × 1,96 = 1,57 руб.

Станок 2М 112, мощность 0,4кВт.

t = 0,4ч.

А = 0,4 × 0,4 = 0,16кВт/ч.

0,16 × 1,96 = 0,31 (руб). С_эл=1,57+0,31=1,88

Общие затраты на изготовление скалки:

С_общ=С_др+ С_эл+ С_лак= 2,4+1,88+2,4=6,68 (руб)
